BIGLIA B658/B CNC Drehzentren

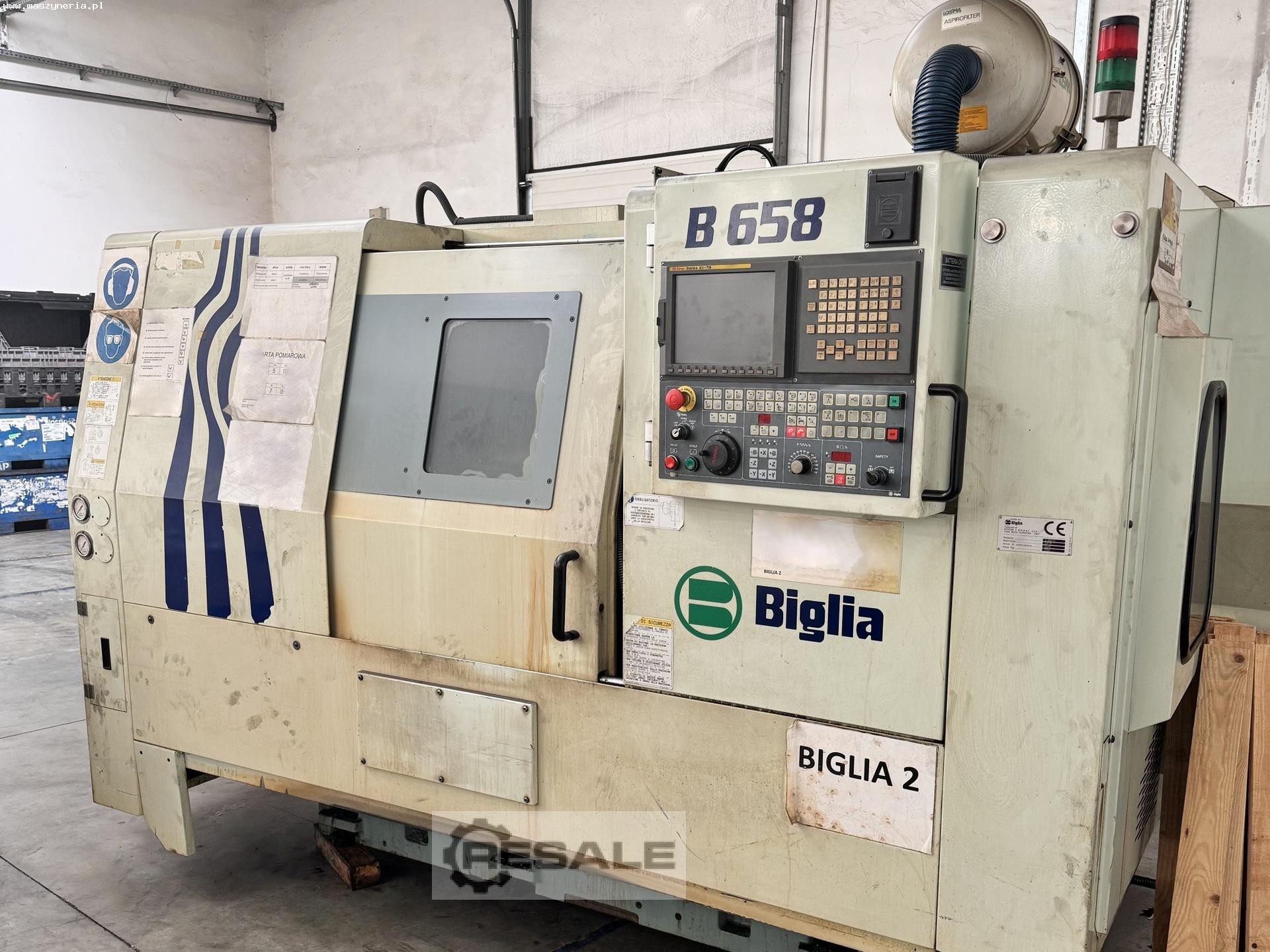

CNC Drehzentrum BIGLIA B658/B wurde 2009 in Italien von OFFICINE E. BIGLIA & C. S.p.A. gebaut. Die Maschine, die für die Bearbeitung von Werkstücken mit einem maximalen Durchmesser von 380 mm ausgelegt ist, bietet eine hervorragende Präzision und Wiederholbarkeit der gefertigten Teile. Der Bearbeitungsprozess erfolgt in einem großen Arbeitsraum, der unter anderem eine leistungsstarke Spindel, einen Revolver mit 12 Positionen und einen automatischen Reitstock umfasst. Alle Parameter werden wiederum in eine intuitive FANUC CNC-Steuerung mit vielen nützlichen Funktionen eingegeben. Die CNC Drehmaschine BIGLIA B 658/B wiegt 5700 kg.

Technische Daten der Drehmaschine BIGLIA B658/B

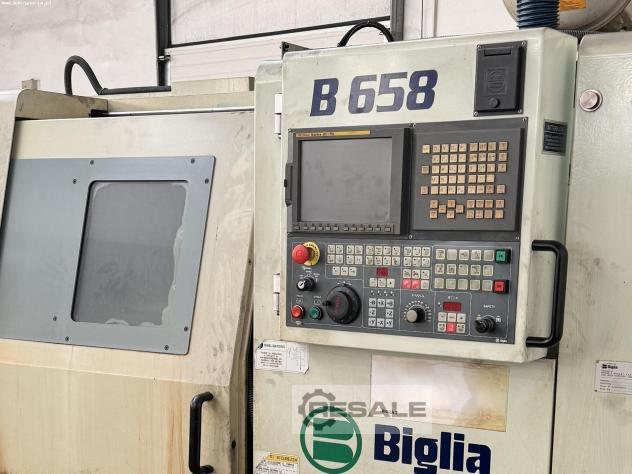

- CNC-Steuerung: FANUC Series 21i-TB
- Maximaler Drehdurchmesser: 380 mm
- maximaler Stangendurchmesser: 80 mm
- maximaler Durchlass: 620 mm
- Maximale Drehlänge: 650 mm
- Vorschub in der X/Z/B-Achse: 220/650/660 mm
- Eilgang in der X/Z/B-Achse: 20/24/12 m/min
- Spindeldrehzahl: 30-3000 U/min
- Durchmesser der Spindelbohrung: 90 mm
- Spitzenhöhe der Spindel: 1055 mm
- Innendurchmesser des vorderen Lagers: 130 mm
- Spindelende: ASA 8″
- Leistung des Spindelantriebs: 26/22 kW
- Durchmesser des Drehfutters: 315 mm
- bidirektionaler Revolver mit 12 Positionen
- Außen-Drehmeißel-Schaft: 25×25 mm
- Schaft des Innendrehwerkzeugs: ⌀ 40 mm
- Indexierung des Revolvers (um 1 Position): 0,1 s
- Automatischer Reitstock
- maximale Spannkraft des Reitstocks: 1080 Kgf
- Spannzange DIN 6343
- Kühlmittelbehälter Kapazität: 250 l
- Leistung der Kühlmittelpumpe: 150 l/min
- Leistung der Kühlmittelpumpe: 0,73 kW
- Geräuschpegel: 74 dB(A)
- Abmessungen (L x B x H): 4000 x 1900 x 1850 mm
- Gewicht der BIGLIA B658/B Maschine: 5700 kg
