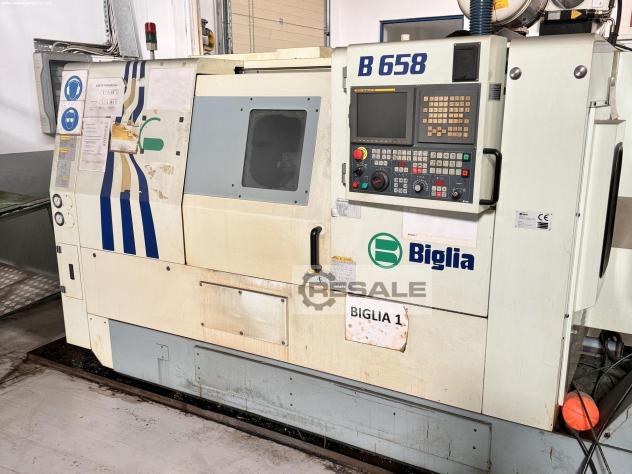

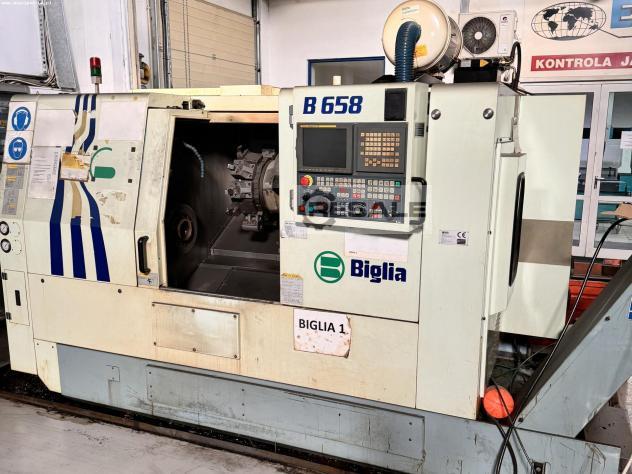

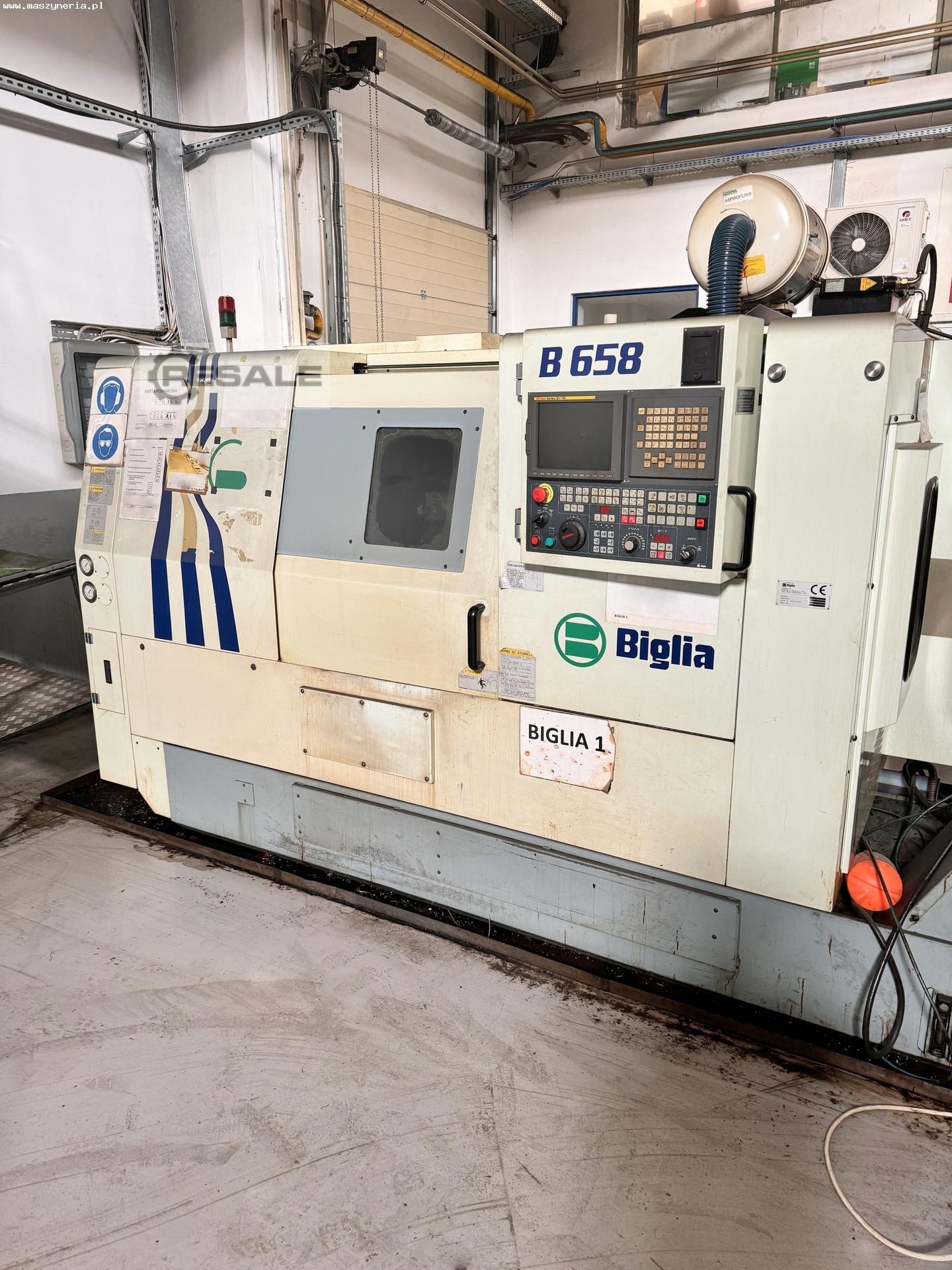

CNC Drehzentrum BIGLIA B658 wurde 2008 in Italien von OFFICINE E.
BIGLIA & C. S.p.A. gebaut. Die Maschine, die für die
Präzisionsbearbeitung von Werkstücken mit einem maximalen
Durchmesser von 380 mm ausgelegt ist, verfügt unter anderem über
einen 12-Positionen-Revolver, eine zuverlässige Spindel und einen
automatischen Reitstock. Alle Prozessparameter wiederum sind in einer
intuitiven FANUC CNC-Steuerung mit vielen nützlichen Funktionen
programmiert, die den täglichen Betrieb der Maschine erleichtern. Die
CNC Drehmaschine BIGLIA B 658 wiegt 6000 kg.
Technische Daten der Drehmaschine BIGLIA B658
- maximaler Drehdurchmesser: 380 mm
- maximaler Stangendurchmesser: 80 mm
- maximaler Durchlass: 620 mm
- Maximale Drehlänge: 650 mm
- Vorschub in der X/Z/B-Achse: 220/650/660 mm
- Eilgang in der X/Z/B-Achse: 20/24/12 m/min
- Spindeldrehzahl: 30-3000 U/min
- Durchmesser der Spindelbohrung: 90 mm
- Spitzenhöhe der Spindel: 1055 mm
- Innendurchmesser des vorderen Lagers: 130 mm
- Spindelende: ASA 8″
- Leistung des Spindelantriebs: 26/22 kW
- Durchmesser des Drehfutters: 315 mm
- Spannzange DIN 6343
- Außen-Drehmeißel-Schaft: 25×25 mm
- Innen-Drehmeißel-Schaft: ⌀ 40 mm
- Revolverschaltung (um 1 Position): 0,1 s
- maximale Spannkraft des Reitstocks: 1080 Kgf
- Fassungsvermögen des Kühlmitteltanks: 250 l
- Leistung der Kühlmittelpumpe: 150 l/min
- Leistung der Kühlmittelpumpe: 0,73 kW
- Geräuschpegel: 74 dB(A)

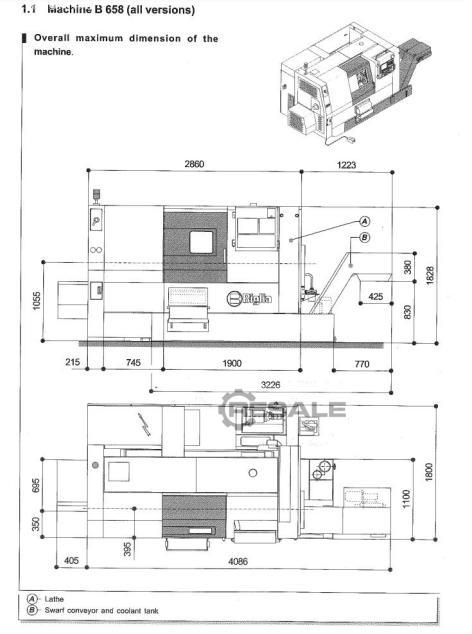

- Abmessungen einschließlich Späneförderer (L x B x H): 4000 x 1900
x 1850 mm
- Gewicht der BIGLIA B658 Maschine einschließlich Späneförderer:
6000 kg
Ausstattung des Drehzentrums BIGLIA
- CNC-Steuerung: FANUC Series 21i-TB
- automatischer Reitstock

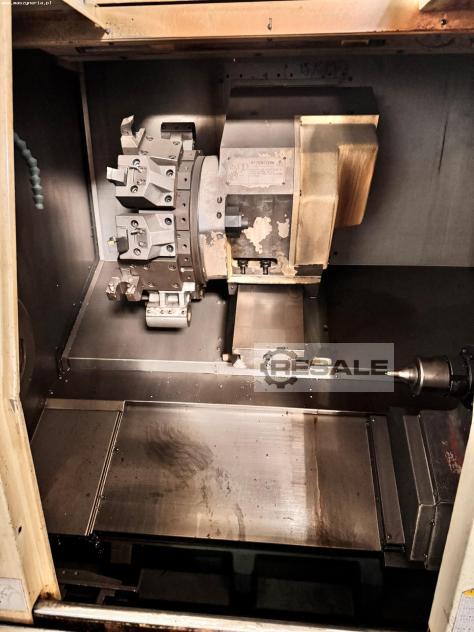

- bidirektionaler Revolver mit 12 Positionen
- Späneförderer
