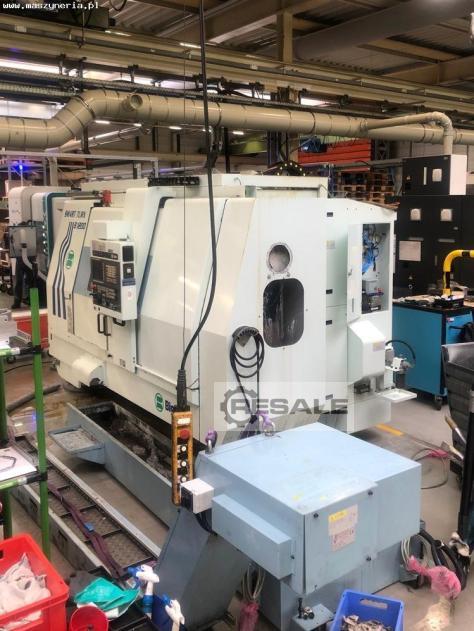

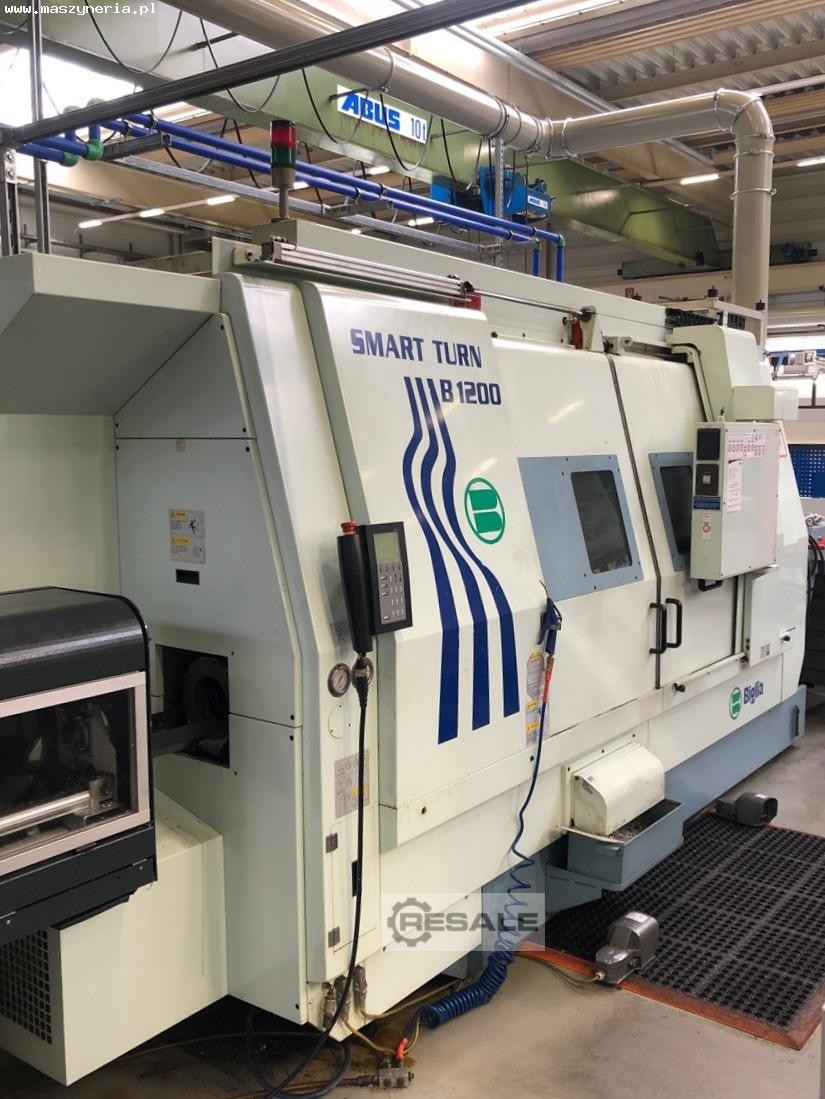

BIGLIA SMART TURN B1200 CNC Drehautomaten

CNC Drehautomat BIGLIA SMART TURN B1200 wurde 2008 in Italien von OFFICINE E. BIGLIA & C. S.p.A. gebaut. Die Maschine, die für die präzise, mehrachsige Bearbeitung von Werkstücken mit einem maximalen Durchmesser von 580 mm bestimmt ist, wurde als effiziente Antwort auf die täglichen Herausforderungen des modernen Geschäftslebens entwickelt. Zu diesem Zweck verfügt sie über moderne Komponenten mit hervorragenden technischen Eigenschaften in einem großen Arbeitsraum, wie zwei Spindeln (Haupt- und Gegenspindel) und ein Werkzeugmagazin mit 40 Plätzen. Der Hochgeschwindigkeitsbetrieb des Werkzeugmagazins beschleunigt die Produktionszeit zusätzlich und reduziert die Maschinenstillstandszeiten auf ein Minimum. Das CNC Drehzentrum SMART TURN B1200 S wird mit einer umfangreichen Ausstattung angeboten, darunter ein Stangenlader, eine Y-Achse und eine intelligente CNC-Steuerung von FANUC. Das Gesamtgewicht der Maschine beträgt 7000 kg.

Technische Daten der CNC-Drehmaschine BIGLIA SMART TURN B1200
Allgemeine Daten
- Anzahl der Achsen: 4 (X,Y,Z,B)
- maximaler Werkstückdurchmesser: 580 mm
- Maximale Werkstückbreite: 1200 mm
- Vorschub in den Achsen X/Y/Z: 520/210/1300 mm
- Drehwinkel der B-Achse: 205°
- Eilgang in der X/Y/Z-Achse: 20/12/20 m/min
- Betriebsstunden: 23136 h
- Einschaltdauer der Maschine: 75871 h
- Gesamtleistung: 55 kW
- maximaler Geräuschpegel: 79 dB
- Spannungsversorgung: 400 V; 50 Hz
- Abmessungen (L x B x H): 5550 x 2250 x 2450 mm
- Gewicht der BIGLIA SMART TURN B1200 Maschine: 9000 kg

Hauptspindel
- maximale Drehgeschwindigkeit: 3000 U/min
- Werkzeughalter: HSK 63A
- maximaler Durchmesser des Werkzeughalters: 315 mm
- Bohrungsdurchmesser: 106 mm
- Antriebsleistung: 25 kW
- maximales Drehmoment: 795 Nm
- C-Achse
- Indexierung der C-Achse: 0,001°

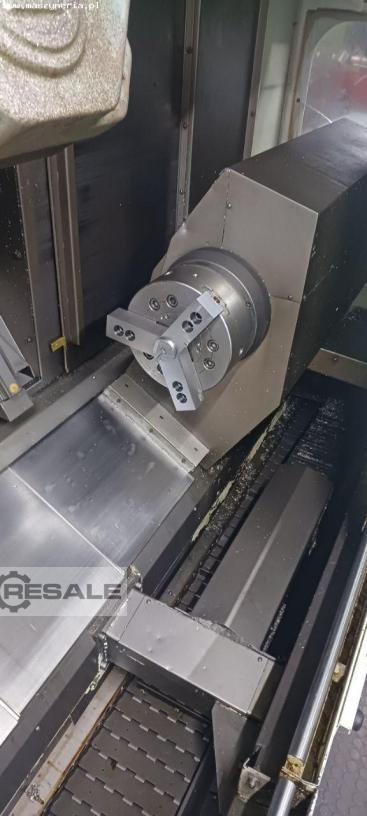

Gegenspindel
- maximale Drehgeschwindigkeit: 3500 U/min
- Werkzeughalter: HSK 63A
- Maximaler Durchmesser des Werkzeughalters: 250 mm
- Bohrungsdurchmesser: 76 mm
- Maximales Drehmoment: 334 Nm
- C-Achse
- Indexierung der C-Achse: 0,001°

Werkzeugmagazin
- Anzahl der Positionen: 40
- maximaler Werkzeugdurchmesser (benachbarte Positionen besetzt/benachbarte Positionen leer): 80/140 mm
- maximale Werkzeuglänge: 295 mm
- maximales Gewicht des Werkzeugs: 7 kg
- maximale Drehzahl der rotierenden Werkzeuge: 6000 U/min
- Werkzeugwechselzeit: 5 s
- Antriebsleistung der rotierenden Werkzeuge: 9 kW
- Maximales Drehmoment der rotierenden Werkzeuge: 86 Nm

Ausstattung der Drehmaschine BIGLIA

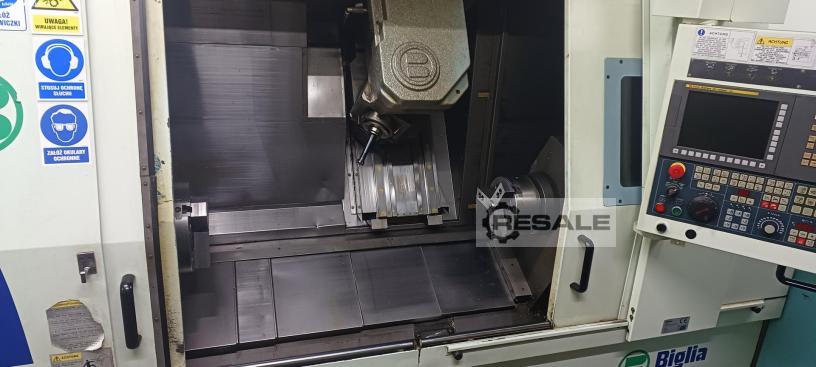

- CNC-Steuerung: FANUC Series 31i

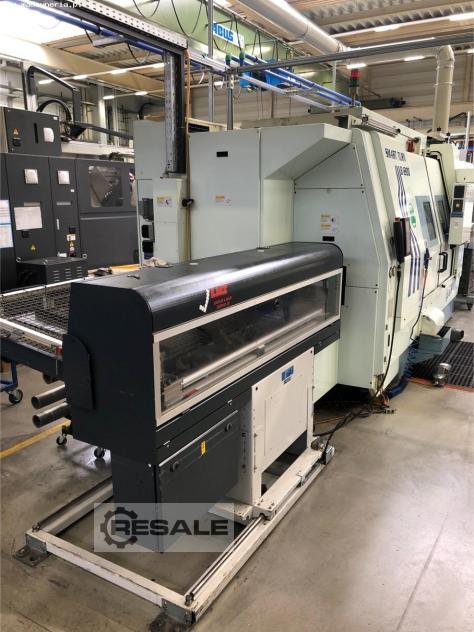

- Stangenlader: LNS QUICK LOAD SERVO III
- Y-Achse
- Gegenspindel
- Werkzeugmagazin mit 40 Plätzen
- Späneförderer

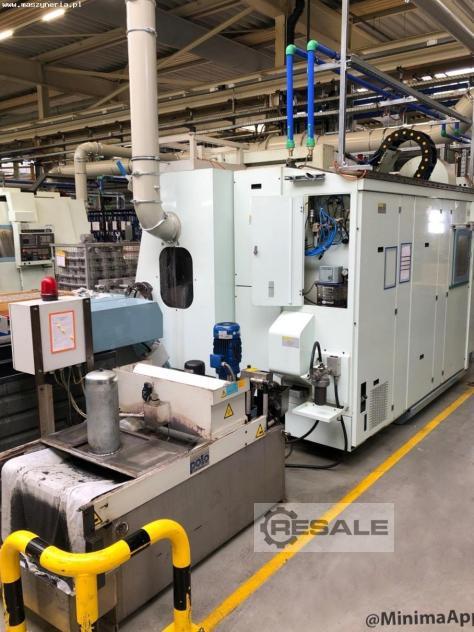

- Filtersystem: POLO FILTER
- Pumpe: LOWARA
- Fußschaltersteuerung
