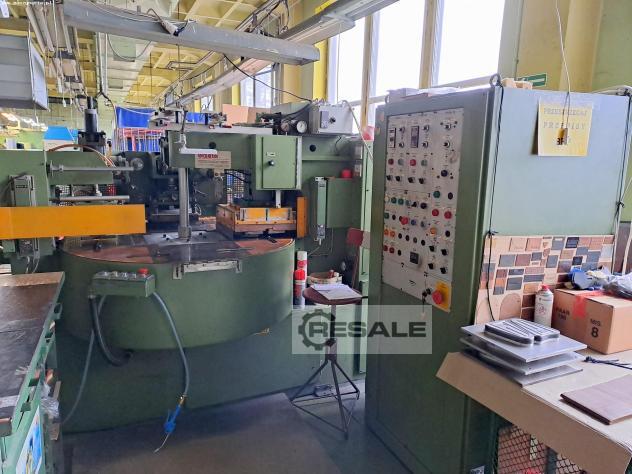

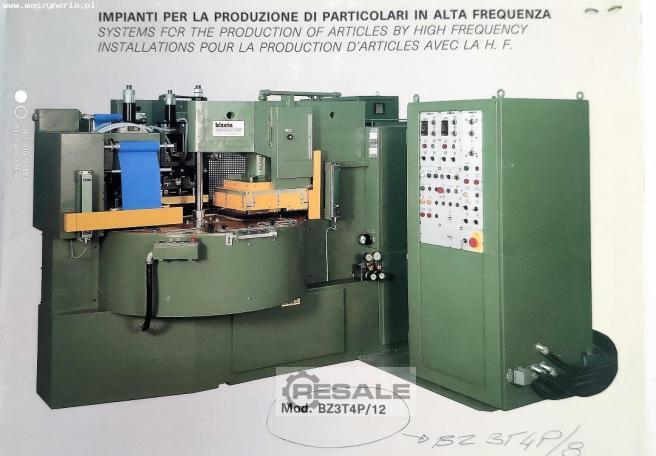

BIZETA BZ3T4P/8 Hochfrequenz-Schweißmaschine

Schweißmaschine BIZETA BZ3T4P/8 wurde 1989 in Italien gebaut. Die Maschine wurde entwickelt, um ein sehr präzises und genaues Schweißen von Materialien wie PVC und Polyester durchzuführen, indem die Oberfläche des Materials einer Hochfrequenzenergie ausgesetzt wird. Elektrizität in Form eines elektromagnetischen Feldes erzeugt Wärme, die das Material erweicht und seine Schichten miteinander verschmilzt. Am Ende des Prozesses kühlt die Schweißmaschine BZ3T4P/8 mit Drehtisch die Materialoberfläche ab, während sie sie unter einem hohen Druck hält, was zur Bildung einer sehr starken Schweißnaht führt. Das Gesamtgewicht der Maschine beträgt 3400 kg.

Technische Parameter der Hochfrequenz-Schweißmaschine BIZETA BZ3T4P/8
- maximale Schweißkraft: 9000 kg
- Maximale Stanzkraft: 3000 kg
- Leistung: 22 kW
- Nennbetriebsfrequenz: 27,12 MHz
- Maximaler Elektrodenwirkungsgrad bei Hochfrequenz: 10 kW

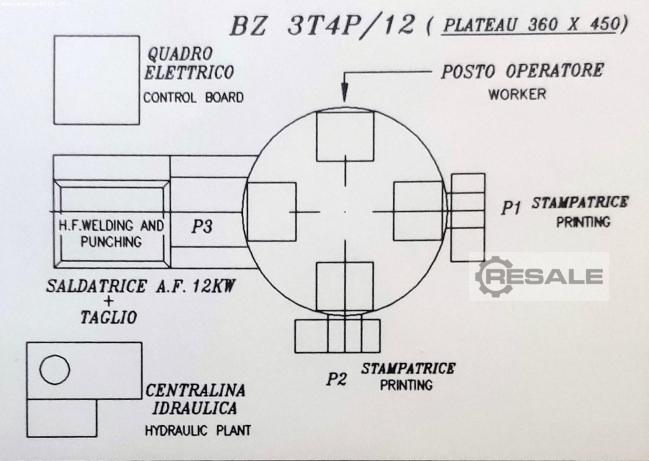

- Anzahl der Arbeitsköpfe: 3, darunter:
1. Kopf für das Brennen von Modellen in Hochfrequenztechnik mit der Möglichkeit des gleichzeitigen Formstanzens
2. Kopf für das Brennen von Mustern in der Heißprägetechnik mit der Möglichkeit des Formstanzens
3. Druckkopf für den Dreifarbendruck unter Verwendung eines Thermodruckbandes
- Leistung (Anzahl der Anschläge): 430/h

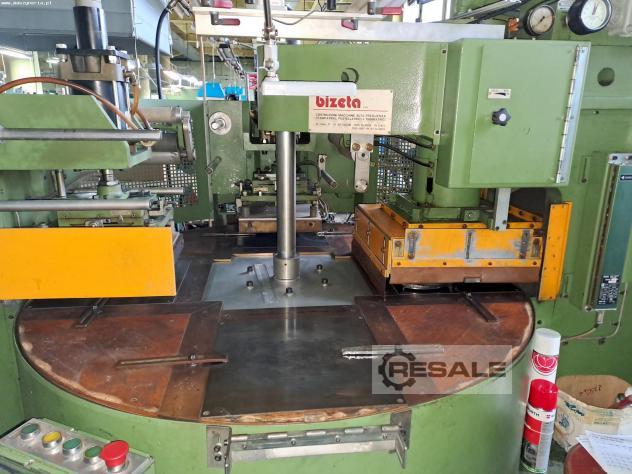

- Anzahl der Stationen auf dem Drehtisch: 4
- Abmessungen des Elektrodenhalters (L x B): 360 x 450 mm

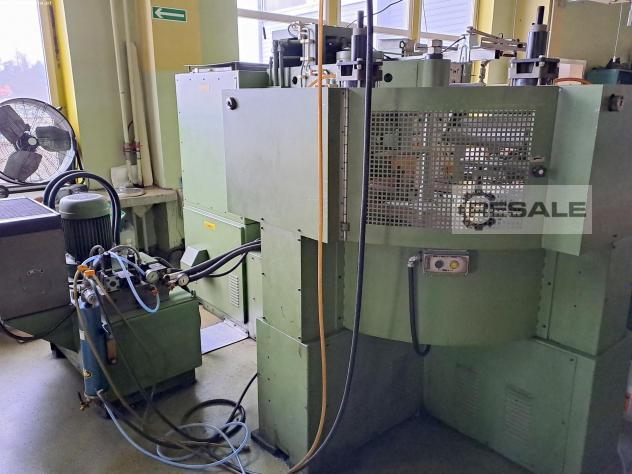

- Maximaler Betriebsdruck: 160 bar
- Luftdruck: 6 bar
- Luftverbrauch bei maximaler Leistung: 10 l/min
- Spannung der überlagerten Kreise: 110 V
- maximale Leistungsaufnahme der Versorgungsleitung: 25 kW
- Stromzufuhr: 3x 380 V; 50 Hz
- Gewicht der Maschine BZ3T4P/8: 3400 kg
