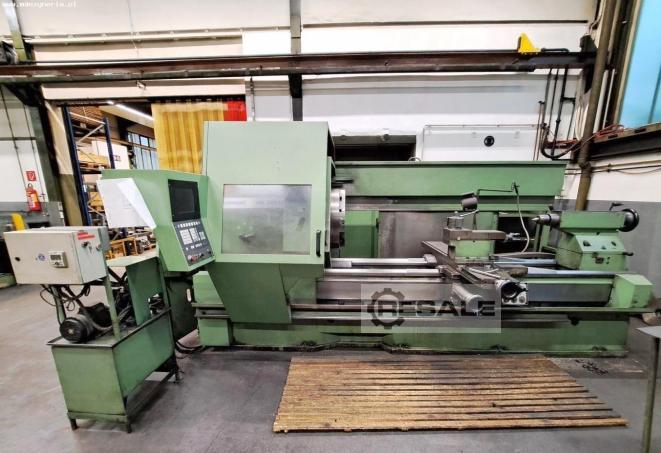

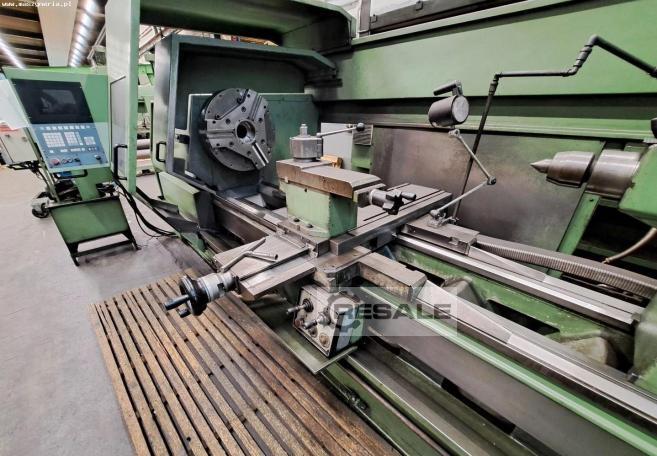

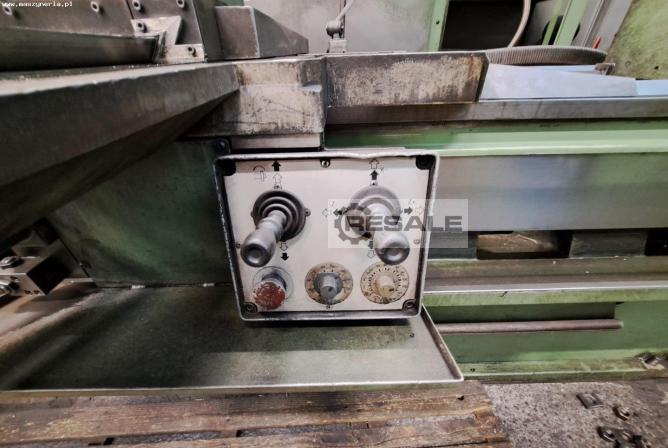

CNC Drehmaschine BOEHRINGER VDF DUS 1000 wurde 1993 in Deutschland
gebaut. Die Maschine ist für die Bearbeitung von Werkstücken mit
einem maximalen Durchmesser von 1000 mm ausgelegt und liefert dank
ihrer äußerst stabilen Konstruktion und zuverlässigen Komponenten
auch bei intensivsten Herausforderungen hervorragende Drehergebnisse.
Die Spindel wird von einem stufenlosen AC-Motor angetrieben, der ein
effizientes Drehen in zwei verschiedenen, optimal angepassten
Drehzahlbereichen ermöglicht. Alle Achsen hingegen verfügen über
leistungsstarke Servoantriebe, die eine hohe Dynamik und
Positioniergenauigkeit über die gesamte Lebensdauer der Maschine
garantieren. Abgerundet wird dies durch eine intuitive CNC-Steuerung
von SIEMENS mit vielen Funktionen zur einfachen Bedienung und
Programmierung. Die Drehmaschine BOEHRINGER VDF 1000 DUS wiegt rund
10100 kg.
Technische Daten der Metalldrehmaschine BOEHRINGER VDF DUS 1000
- Drehdurchmesser über dem Bett: 1000 mm
- Drehdurchmesser über Planschrieber: 710 mm
- Vorschub in der X,Z-Achse: 0.01-50 mm/U
- Vorschubgeschwindigkeit in der X/Z-Achse: 5/2,5 m/min
- Eilgang in der X/Z-Achse: 10/5 m/min
- Vorschubkraft in der X/Z-Achse: 20000/12500 N
- Konstante Schnittgeschwindigkeit: 1-9999 m/min
- Anzahl der Motor-Getriebe: 2
- Drehzahlbereich (erster Gang): 6,3-360 U/min
- Drehzahlbereich (zweiter Gang): 28-1600 U/min
- Spindeldurchmesser im vorderen Lager: 170 mm
- Spindelbohrung Durchmesser: 128 mm
- Spindel-Innenkegel: 136 metr.
- Spindelkopf: KK 11 DIN 55027

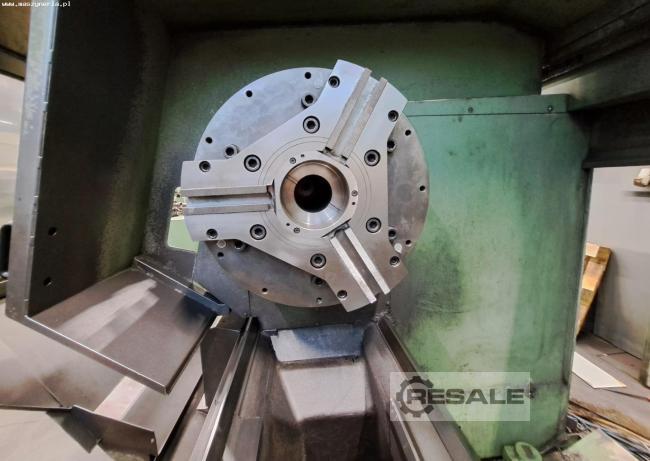

- 3-Backen-Futter Durchmesser: 500 mm
- Verschiebeweg des Planschreibers: 540 mm
- Verschiebeweg des Obersupports: 250 mm
- Fläche des Planschreibers (L x B): 1005 x 320 mm
- Breite des Obersupport: 200 mm
- metrische Gewinde: 0,1-400 mm
- Planscheibendurchmesser: 900 mm
- Länge zwischen den Spitzen: 3300 mm

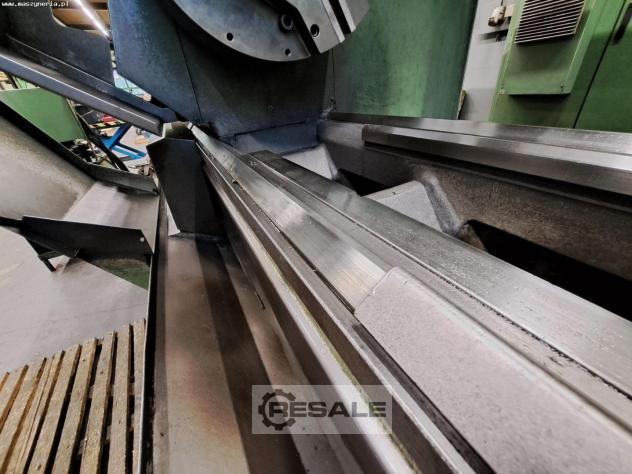

- Bettbreite: 560 mm

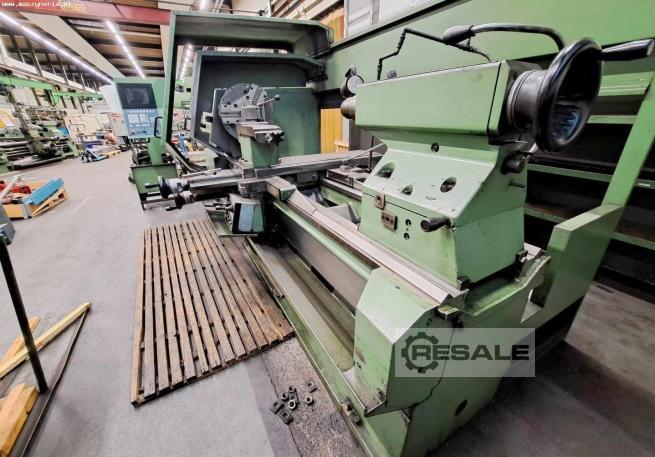

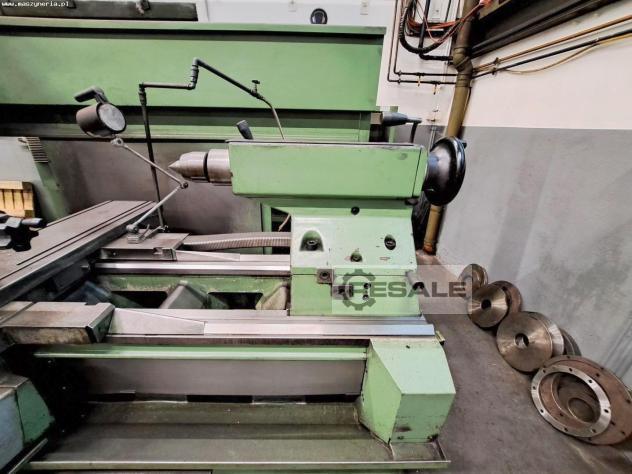

- Reitstockpinole Durchmesser: 125 mm
- Hub der Reitstockpinole: 280 mm
- Reitstockpinole mit Innenkonus: MK6
- Drehmeißelquerschnitt (nach DIN 770): 40×25 mm
- Antriebsleistung des Motors (60%/100% ED): 46/37 kW
- Motordrehmoment (60%/100% ED): 5300/4260 Nm
- Gesamtleistungsbedarf: 60 kVA
- Spannungsversorgung: 400 V
- Abmessungen des Steuerschranks (L x B x H): 1800 x 500 x 1600 mm
- Abmessungen der Maschine (L x B x H): 5800 x 2005 x 2250 mm
- Gewicht der Maschine: ca. 10100 kg
Ausstattung der CNC-Metalldrehmaschine BOEHRINGER

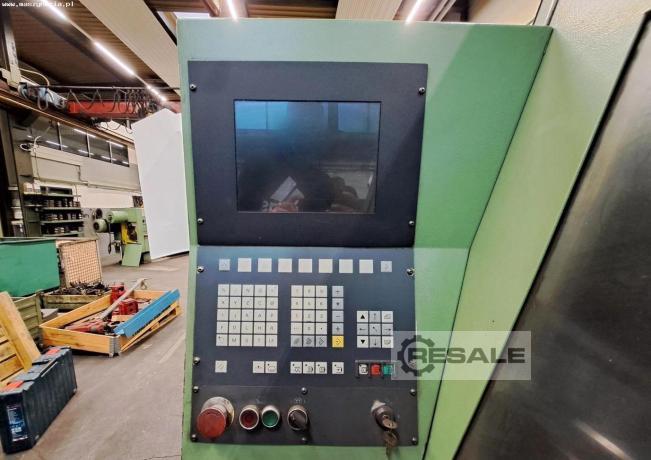

- CNC-Steuerung: SIEMENS SINUMERIK
- Werkzeugaufnahme: MULTIFIX Typ D
- AC-Servoantriebe
- zuverlässiger stufenloser AC-Motor
- Arbeitsraum-Beleuchtung
