Buetfering 4 H 100

Überholt in 2007

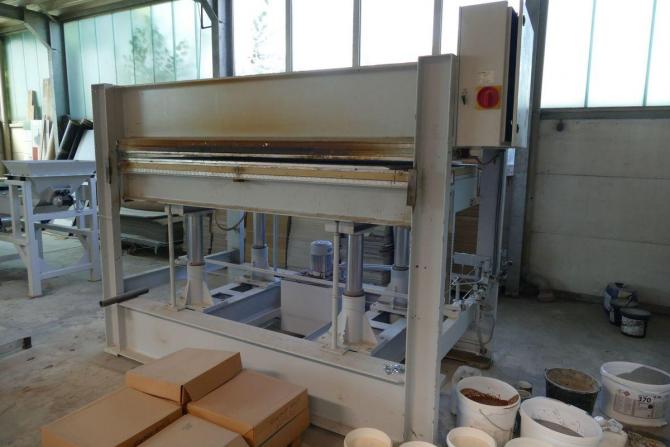

Etagenpresse von BÜTFERING, Type 4 H 100,

Unterkolbenausführung
Preßfläche
1250 x 2200 mm

Aluplatten elektrisch beheizt

Gesamtpreßdruck 100 to
Betriebsdruck 320 bar
spez. Druck bei voller Auslegung 3,5 kg/cm2
spez. Druck bei 80 % Auslegung 4,5 kg/cm2

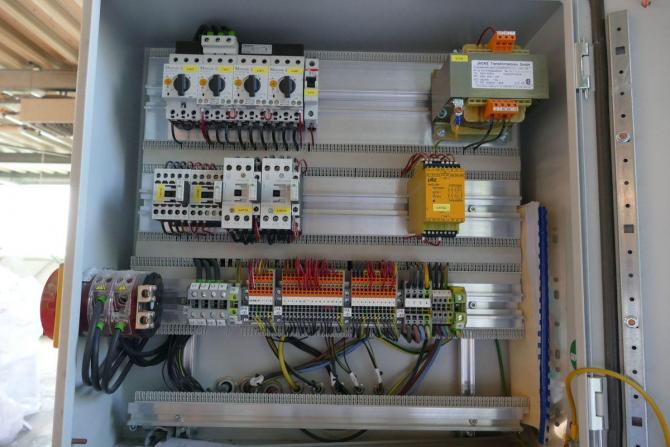

Hydraulikaggregat 380 Volt, 50 Hz, 1,5 kW

Pressplatten:

2 Stück ELKOM-Elektroheizplatte aus massiv Hartaluminium
im thermisch stabilen Sandwichaufbau für Temperatur-
anwendungen bis zu 200° C 2200 x 1250 x 18 mm
+ 19 mm Monolux + 19 mm V 100 Isolierplatte
17.500 Watt, 400 Volt, 3 Ph.

Oberfläche glatt, plan, schraubenfrei, goldfarbig eloxiert
Plattenkonstruktion von der Unterseite verdeckt mehrreihig
verschraubt
max. Dauertemperatur 200 °C

inkl. 2 Stück Kühlplatte in Sandwitchbauweise. Diese ist
unterhalb der Isolierung montiert.

Die Kühlplatte muss mit einem Kaltwasserkreislauf
beaufschlagt werden. (bauseits durch Kunden)

Länge ca. 2800 mm
Breite ca. 1450 mm
Höhe ca. 2250 mm
Gewicht ca. 3300 kg

unter Ausschluss jeglicher Gewährleistung
