CAT CHP 2xG3516C Gas Generator Blockheizkraftwerke (BHKW)

CHP-Kraftwerk mit 2 x CAT 1,2 MW / 50Hz Gasgeneratoren – 2013

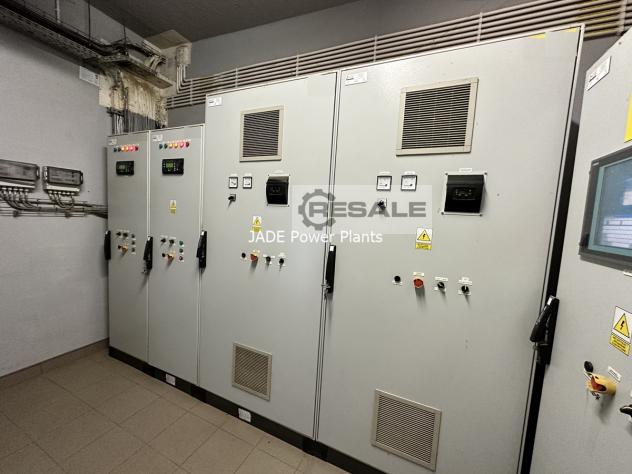

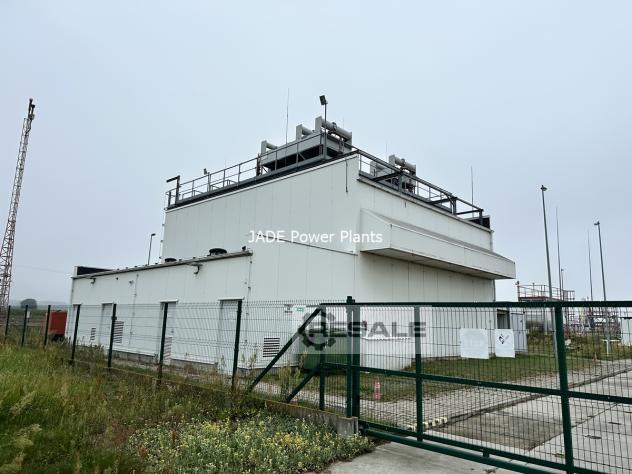

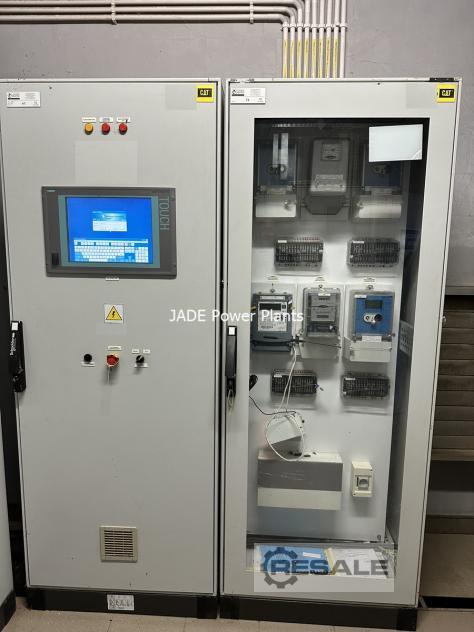

Fertiggestelltes, gut gewartetes Kraft-Wärme-Kraft-Kraft-Kraftwerk, das 2013 von einem örtlichen CAT-Händler mit zwei CAT G3516C gasbetriebenen Generatoren sowie Wärmerückgewinnungssystemen für die Warmwasserproduktion gebaut wurde. Die Anlage war bis Mitte 2016 in Betrieb und ist derzeit installiert und mit Strom versorgt. Wärmerückgewinnungssysteme haben zwei Stromkreise, einen für das Motormantelwasser und eine zweite Stufe des Ladungsluftkühlers sowie einen weiteren für die erste Stufe des Ladeluftkühlers und der Abgaswärmerückgewinnung. Abgasröhrenwärmetauscher verfügen über eine Umgehungsoption für Abgase. Die gesamten angesammelten Betriebsstunden betragen nur 16.000 bzw. 19.000 Stunden. Die Motoren wurden von einem örtlichen CAT-Händler gemäß dem Wartungshandbuch gewartet und es gab keine größeren Pannen. Das Motorsteuerungssystem ist das Standard-CAT-Modell mit Siemens-Logik, Schaltanlagen und Aufwärtstransformatoren werden von Schneider hergestellt. Das Gebäude beherbergt einen separaten Schaltraum und einen Flüssigkeitslagerraum. Es handelt sich um eine leichte Konstruktion, die auf einer Stahlkonstruktion basiert, die mit Sandwichplatten bedeckt ist, und im Maschinenraum ist ein Schalldämmungsmaterial installiert.

Technische Eigenschaften
Erzeugungssätze: 2 x CAT G3516C
Herstellungsjahr: 2013
Stromleistung: 2 x 1200 kW / 400 V / 50 Hz
Betriebszeiten: ca. 16.000 und 19.000 Uhr
Thermische Leistungskapazität: 2 x 1370 kWth, Warmwasser maximal 85°C
Kraftstoffeigenschaften: Erdgas mit niedrigem CH4 und hohem N2-Gehalt
Kalorienwert von Brenngas: 16,5 MJ/Nm³

Detaillierte Informationen
Lichtmaschinentyp CAT SR4B
Hochschalter 2 x Schneider 1600 kVA – 400/15750 V
MV Leistungsschalter 2 x Schneider S1 - 12,4 kVA
Abgaswärmetauscher 2 x Aprovis N-22-600/3000-1H
Plattenwärmetauscher Sondex

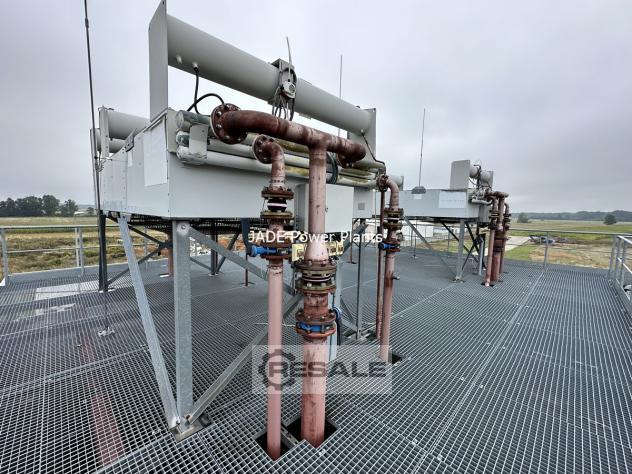

Motorkühlsystem 2 x GEA RGF Kühler mit 6 Lüftern
Warmwasserboiler Rohrwärmetauscher
Wirkungsgrad elektrisch 37,9 %
Thermischer Wirkungsgrad 43,3 %
CHP-Effizienz 81,1 %
