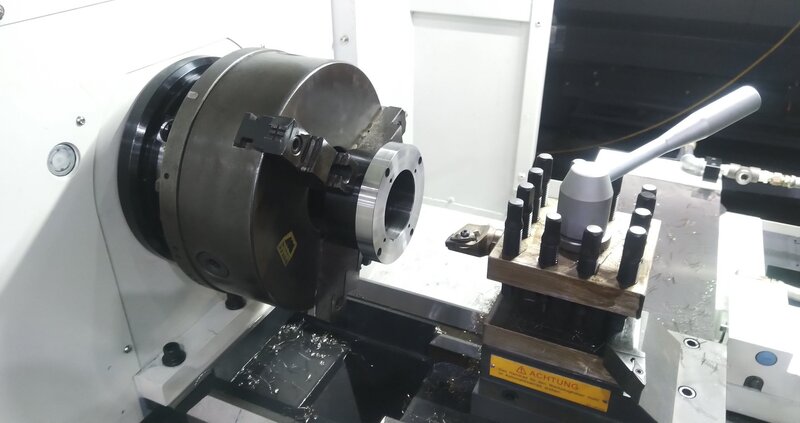

CHEVALIER FCL-2160 CNC Drehmaschine

Zustand: neu
Lieferzeit: ca. 6 Monate ab Auftragse
Ursprungsland: Taiwan
Preis: 87350 €
Leasingrate: 1650.92 €
Drehdurchmesser über Bett: 540 mm
Spitzenweite: 1500 mm
Spindelbohrung: 85 mm
Drehdurchmesser über Querschlitten: 310 mm
Bettbreite: 350 mm
Spindelaufnahme: D1-8
Spindelkegel: 1/20 MK
Drehzahlstufen: 3
Spindeldrehzahl: 27 - 2250 1/min
Quervorschub: 5000 mm/min
Eilgang Z-Achse: 8000 mm/min
Verstellbereich Querschlitten: 280 mm
Reitstock Pinolendurchmesser: 75 mm
Reitstock Aufnahme: 5 MK
Reitstock Pinolenweg: 190 mm
Motorleistung: 9 / 13,5 (S1 / S6 40%) kW
Positioniergenauigkeit: 0.02 mm
Wiederholgenauigkeit: 0.016 mm
Genauigkeitsstandard: ISO3655
Länge: 3340 mm
Breite: 1905 mm
Höhe: 2235 mm
Gewicht: 3400 kg
DREI BETRIEBSARTEN: CNC / TEACH-IN / MANUELL
CNC Steuerung Siemens 828D
• 12-Zoll-Farbbildschirm
• Lineare Interpolation
• Kreisinterpolation
• Helixinterpolation
• Skip-Funktion
• Werkstückkoordinatensystem
• Drehung des Koordinatensystems
• Gewindeschneiden ohne Ausgleichsfutter (rigid tapping)
• Spiegelung, Skalierung und Drehung
• Drehzyklus
• ShopTurn-Software
Große Spindelbohrung, mit Präzisionslagernfürhohe Genauigkeit und dauerhafte Schnittstabilität.
Präzisionskugelumlaufspindel Ø 40 mm (Klasse C5) auf der Z-Achse und Kugelumlaufspindel Ø 25 mm (Klasse C3) auf der X-Achse.
2-Achsen AC Servomotoren
Lünette 50-300 mm, Rollentyp.
Manuelle Reitstockpinole, Durchmesser 75 mm (MK5), Verfahrweg 190 mm.
Programmier- und Bedienungsanleitungen.
Elektronisches Handrad für X- und Z-Achse
Manueller 4-Stationen-Werkzeughalter (25 x 25 mm)
Automatisches Schmiersystem
Vollständig geschlossener Spritzschutz mit Schiebetür und Fenster
Spänebehälter mit Kühlmitteltank
Abnahmebericht
LED-Arbeitsleuchte
Kühlmittelsystem
Vorbereitung für Ölkühlsystem
OPTIONEN (Preise auf Anfrage):
Fagor Steuerung anstelle Siemens
Manuelles oder hydraulisches Spannfutter
8fach Revolver (VDI, slot type oder BMT Variante), wahlweise mit angetriebenen Werkzeugen
elektrisch drehbarer 4-fach Werkzeughalter
Späneförderer
Hochdruckkühlmittelpumpe
weitere Optionen auf Anfrage
ALTERNATIVE:
Variante FCL-2140 mit 1000 mm Spitzenweite
Variante FCL-2180 mit 2000 mm Spitzenweite
