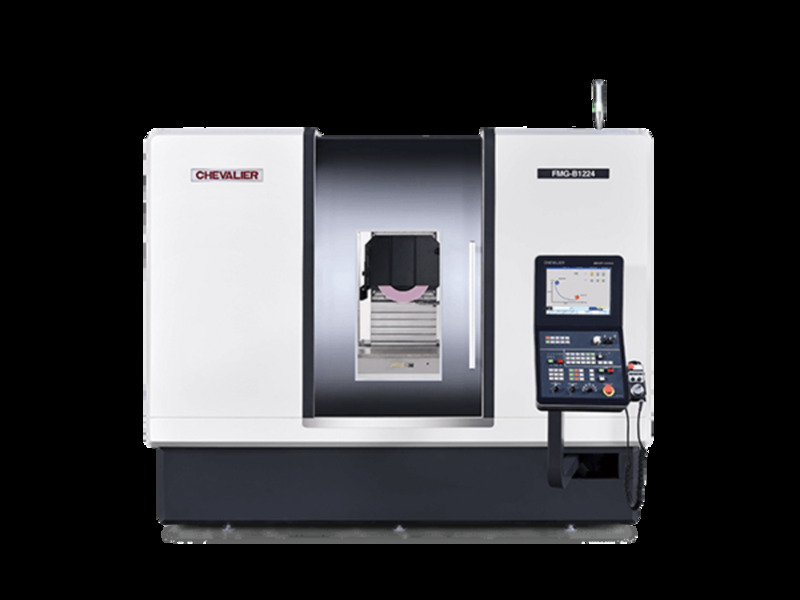

CHEVALIER FMG-B1224 Flachschleifmaschine

Zustand: neu
Lieferzeit: ca. 6 Monate ab Auftragse
Ursprungsland: Taiwan
Preis: 171210 €
Leasingrate: 3235.87 €
Schleiflänge: 610 mm
Abstand Spindel - Tisch: 590 mm
Tisch: 600 x 300 mm
Magnetspannplatte: 600 x 300 mm
Tischgeschwindigkeit: 0 - 25 m/min
Quervorschub: 0 - 4000 mm/min
Quervorschub inkrementell: 0,001 mm
Max. Quervorschub: 350 mm
Automatischer Vertikalvorschub: 450 mm
Vertikalvorschub: 0 - 3800 mm/min
Vertikalvorschub inkrementell: 0.001 mm
Spindeldrehzahl: 600 - 3600 1/min
Spindelmotor: 11 kW
Länge: 3103 mm
Breite: 3933 mm
Höhe: 2480 mm
Gewicht: 5800 kg
Tischhöhe: 810 mm
Max. Werkstückgewicht auf der Magnetspannplatte: 314 kg
Max. Werkstückgewicht am Aufspanntisch: 420 kg
Schleifscheibenabmessungen: 405 x 50 x 127 mm
Servo-Vorschubmotoren Y/Z: 2,4 / 3,9 kW
Servo-Vorschubmotor X: 3.9 kW
Positioniergenauigkeit: 0,005 mm
Wiederholgenauigkeit: 0,003 mm
Starre Maschinenkonstruktion mit verfahrbarem Ständer
für effektive Stabilität um hohe Schleifleistung und Bearbeitungsgenauigkeit zu gewährleisten
Smart iControlIV Steuerung mit 15“ Touchscreen auf schwenkbarem Panel,mit elektronischem kabelgebundenen Handrad,
PC basierte Steuerung mit grafischer Dialogprogrammierung oder G-Code Programmierung
Stufenlos variable Drehzahl
Flachschleifzyklus, Kreuzschleifzyklus, Einstechschleifzyklus,Mehrfachnutenschleifzyklus, Konturschleifzyklus, Abrichtzyklus
Spindel mit 6 Schrägkugellagern (4 vorne und 2 hinten)
Alle 3 Achsen mit Präzisionskugelumlaufspindeln und AC Servomotoren
Am Spindelgehäuse ist ein Ausgleichssystem angebracht, um die Belastung der Maschinenkonstruktion zu verringern
Volleinhausung mit Beleuchtung
Elektro-Magnetspannplatte
Kühlmitteleinrichtung 200 lt/min mit Trommelpapierfilter und Magnetabscheider
Angetriebene Scheibenabziehvorrichtung am Tisch montiert, 1,5 kW, mit Doppelsupport,Breite 100 mm, Dm. 35 oder 52 mm
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Wärmetauscher für den Schaltschrank
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
Genauigkeitsstandard ISO 1986-1
OPTIONEN (Preise auf Anfrage):
Linearmeßgeber für Y und Z Achsen
Ölnebelabsaugung
