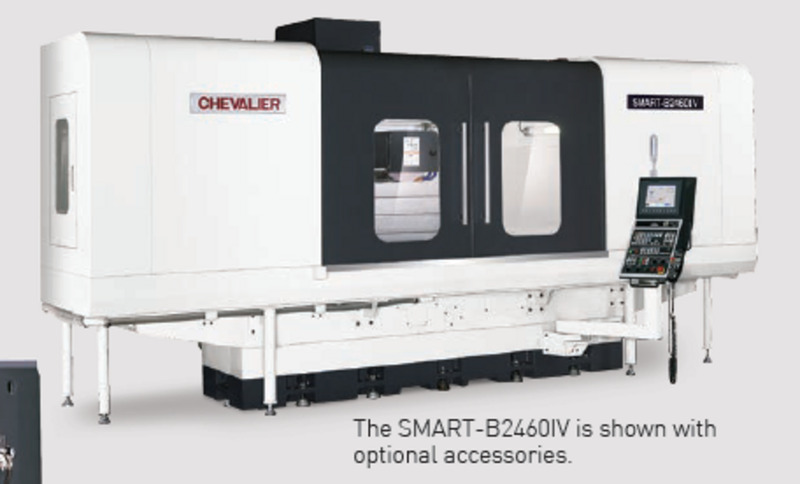

CHEVALIER SMART-B2480IV Flachschleifmaschine

Zustand: neu
Lieferzeit: ca. 6 Monate ab Auftragse
Ursprungsland: Taiwan
Preis: 247940 €
Schleiflänge: 2100 mm
Abstand Spindel - Tisch: 850 mm
Tisch: 2000 x 600 mm
Magnetspannplatte: 2x 1000 x 600 mm
Tischgeschwindigkeit: 0 - 20 m/min
Quervorschub: 0 - 5000 mm/min
Quervorschub inkrementell: 0,001 mm
Max. Quervorschub: 685 mm
Vertikalvorschub: 0 - 2000 mm/min
Vertikalvorschub inkrementell: 0.001 mm
Max. Vertikalvorschub: 675 mm
Spindeldrehzahl: 500 - 2200 1/min
Spindelmotor: 11 kW
Länge: 7710 mm
Breite: 3320 mm
Höhe: 2850 mm
Transportabmessungen: 6530x3200x3350 mm brutto mm
Gewicht: 10200 kg
Tischhöhe: 900 mm
Max. Werkstückgewicht auf der Magnetspannplatte: 1240 kg
Max. Werkstückgewicht am Aufspanntisch: 2000 kg
Schleifscheibenabmessungen: 405 x 50 x 127 mm
Servo-Vorschubmotoren Y/Z: 3,1 / 3,1 kW
Servo-Vorschubmotor X: 7.5 kW
Positioniergenauigkeit: X: 0,008, Y/Z: 0,005 mm
Wiederholgenauigkeit: X: 0,006, Y/Z: 0,003 mm
Smart i Steuerung mit 10,4“ Touchscreen auf schwenkbarem Panel, mit elektronischem kabelgebundenen Handrad
- RS232, USB I/O Anschluss
- SMART Grind Cam (dxf Transfer in C-Code)
-PC basierte Steuerung mit grafischer Dialogprogrammierung oder G-Code Programmierung
Stufenlos variable Drehzahl
Flachschleifzyklus, Kreuzschleifzyklus, Einstechschleifzyklus, Mehrfachnutenschleifzyklus, Konturschleifzyklus, Abrichtzyklus
Spindel mit 6 Schrägkugellagern (P4, Kasse 7)
Längsführungen mit Doppel-V-Form mit Turcite-B Beschichtung
Alle 3 Achsen mit Präzisionskugelumlaufspindeln (Klasse C2) und AC Servomotoren
Volleinhausung mit Beleuchtung
Elektro-Magnetspannplatte
Kühlmitteleinrichtung 250 lt mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, mit automatischer Kompensation *
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
Genauigkeitsstandard ISO 1986-1
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
