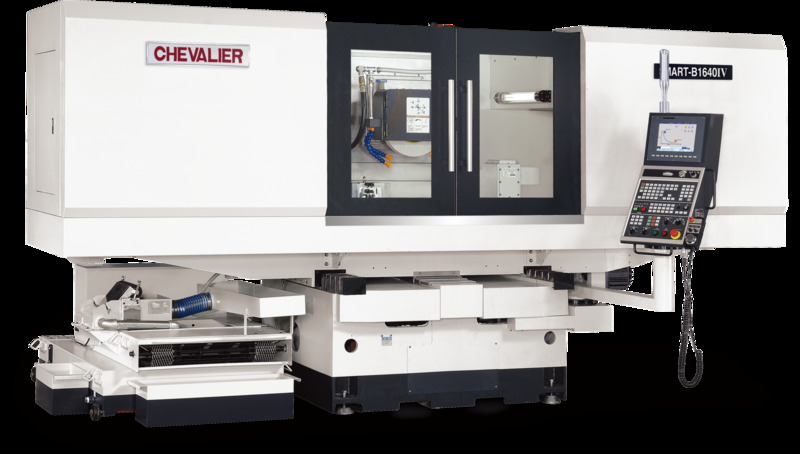

CHEVALIER SMART-H1640IV Flachschleifmaschine

Zustand: neu
Lieferzeit: ca. 6 Monate ab Auftragse
Ursprungsland: Taiwan
Preis: 124560 €
Leasingrate: 2354.18 €
Schleiflänge: 1015 mm
Abstand Spindel - Tisch: 600 mm
Tisch: 1.000 x 400 mm
Magnetspannplatte: 1.000 x 400 mm
Tischbewegung hydraulisch: 1100 mm
Tischgeschwindigkeit: 5 - 25 m/min
Quervorschub: 0 - 3000 mm/min
Quervorschub inkrementell: 0,001 mm
Max. Quervorschub: 450 mm
Automatischer Vertikalvorschub: 440 mm
Vertikalvorschub: 0 - 3000 mm/min
Vertikalvorschub inkrementell: 0.001 mm
Spindeldrehzahl: 500 - 1800 1/min
Spindelmotor: 11 kW
Hydraulikmotor: 2.2 kW
Quervorschubmotor: 1.1 kW
Vorschubantrieb Schleifscheibe: 1.1 kW
Länge: 4450 mm
Breite: 2655 mm
Höhe: 2080 mm
Gewicht: 4200 kg
Max. Werkstückgewicht auf der Magnetspannplatte: 250 kg
Max. Werkstückgewicht am Aufspanntisch: 470 kg
Schleifscheibenabmessungen: 355 x 50 x 127 mm
Positioniergenauigkeit: 0,005 mm
Wiederholgenauigkeit: 0,003 mm
Smart i Steuerung mit 10,4“ Touchscreen auf schwenkbarem Panel, mit elektronischem kabelgebundenen Handrad
- RS232, USB I/O Anschluss
- SMART Grind Cam (dxf Transfer in C-Code)
-PC basierte Steuerung mit grafischer Dialogprogrammierung oder G-Code Programmierung
Stufenlos variable Drehzahl
Flachschleifzyklus, Kreuzschleifzyklus, Einstechschleifzyklus, Mehrfachnutenschleifzyklus, Konturschleifzyklus, Abrichtzyklus
Spindel mit 4 Schrägkugellagern (P4, Kasse 7)
Längsführungen mit doppelter V Form, mit Turcite-B Beschichtung
Quer- und Verikalvorschub mit Präzisionskugelumlaufspindeln (Klasse C2) und AC Servomotoren
Längsvorschub hydraulisch
Volleinhausung mit Beleuchtung
Elektro-Magnetspannplatte
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, mit automatischer Kompensation *
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
