x-Weg: 6000 mm
y-Weg: 630 mm
z-Weg: NC-Schwenkkopf
mm
Steuerung:
Gesamtleistungsbedarf: --
kW
Maschinengewicht ca.: 19,5 t
Raumbedarf ca.: --
m
Zustand: gebraucht
Spezifikation:

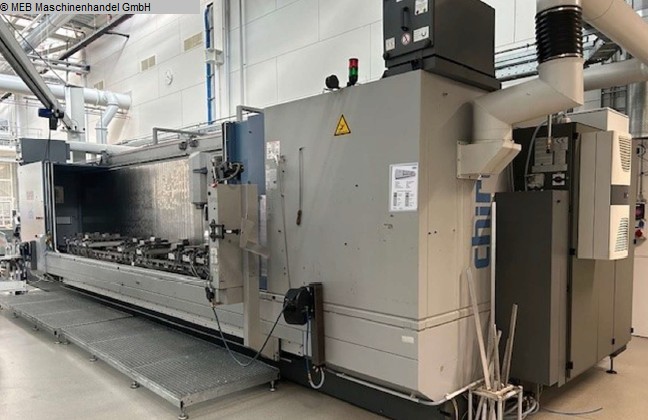

Vertikales CNC-Fertigungszentrum
Chiron MILL
6000 high speed mit NC-Schwenkkopf
Baujahr 2004,
Grundüberholt 2013
vom Hersteller
Chiron
- Siemens 840D (PCU50, NCU572.4)
-
NC-Schwenkkopf
- Langteilebearbeitung bis max.: 6.000 mm
-
Bearbeitung der Stirnseite, horizontal mit Schwenkkopf
rechts/links
- Pendelbearbeitungüber Mittentrennwand max.: 1.773
mm
- 4 hydraulische Doppelspannstöcke
- Paket high
speed:
- Motorspindel D 12.000 U/min. 140 Nm
- Verfahrweg
X: 6.000 mm / Y: 630 mm
- Eilgang in X/Y/Z: 60 m/min
-
Produktionspaket:
- Kranzbandförderer, Auswurfhöhe 1.050
mm
- IKZ-Vorbereitung
- Vakuumrotationsfilter KNOLL
VRF250
- Hochdruck HD-Pumpe 70 bar und Varioventil
-
Spülpistole je Pendelfeld
- Emulsionsnebelabsaugung, 2
Absauggebläse je 800 m³/h
- Rotierende Sichtscheibe links und
rechts
- Automatische Beladetüren
- Mittentrennwand für
Pendelbearbeitung
- 92 Werkzeugplätze HSK--A63
(Hintergrundmagazin)
- Zusatzausstattung:
-
5-Achsfräspaket
- Blasluft
-
Werkzeugstandzeitüberwachung
- zusätzl. V24 RS232 im
Schaltschrank
- BDE/MDE-Schnittstelle
- Marposs (Brankamp)
Kollisonsüberwachung CMS100
- 3D-Maschinenmodell zur
kinematischen Simulation im
CAM-Programmiersystem
-
Hydraulikaggregat 210 bar, 2 Spannkreise, separater
Systemspanndruck je Pendelfeld, Spanndruckkontrolle
-
Linearspannsystem KOHN:
8 Stück-Spannstock KOHN Multi 2000 MFS
125/680 HD
- Zweiteiliger Trittrost für Bediener, Breite 6.000 mm
- letzter Spindeltausch: 03.2021
- Spindelstunden ca.:
7.300 h
- jährliche Wartung durch Hersteller
-
Betriebsstunden: 77.374 h
Anlage steht noch bis
Mitte September 2025 unter Strom.
Die
Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die
Maschinenverwaltung von LogoTech oHG.
