x-Weg:630 mm
y-Weg:400 mm
z-Weg:500 mm

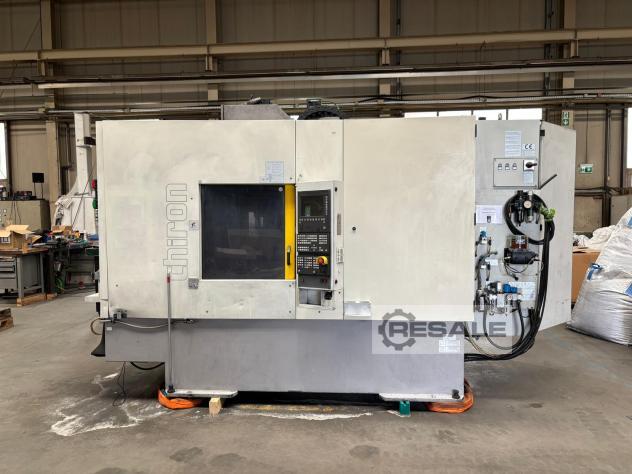

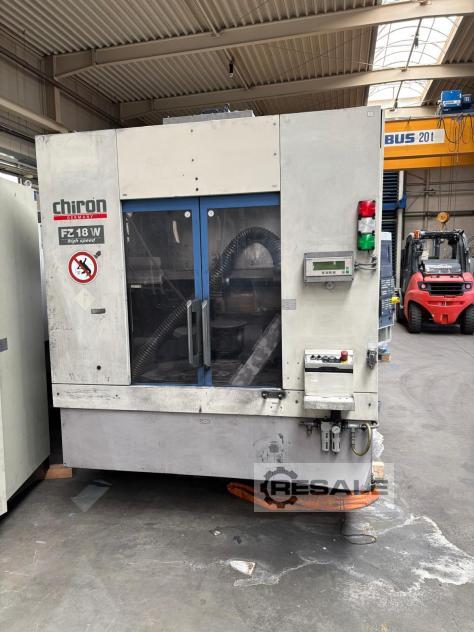

Chiron FZ 18 W, NC-Maschine: 5-Achs-Maschine
Störkreisdurchmesser [mm]: 630 mit variaber Wz-Wechselebene
Plattengröße:
Werkstückwechseleinrichtung 0 / 180° gewichtsabhängig,
selbstregelnd durch selbstlernende Speed-Control
Transportlast pro Seite O - max. 400Kg
mit Mittentrennwand aus Edelstahl
Aufspannfläche 2 x 940 x 470mm²
mit Gewinde- und Passbohrungs-Raster: M16x Ø 15H7x50mm
Werkstückwechselzeit: ca. 3,7sek. gewichtsabhängig,
selbstregelnd durch selbstlernende Speed-Control
Arbeitstisch:
Zweiachsen-NC-Rundtisch
Type ATU 200/AWU 160, Fabr. PEISELER
Planscheiben Ø 180mm mit Zentrierbohrung A50 + Ø 012
Fixierstift Ø 16H7 und 4x M10 im Lochkreis 104,8
Spitzenhöhe 174mm bei horizontaler Drehachse
Maß bis Oberkante Planscheibe bei vertikaler Drehachse 263mm
Teilbereich 5, Achse 360° durchgehend, 4. Achse 0-90°
Teilgenauigkeit für beide Achsen +15"
beide Achsen mit Siemens-AC-Servo-Motor
beide Achsen vorbereitet für hydr. Spindelklemmung, Auflauf und
Inbetriebnahme
4. und 5. NC-Achse steckerfertig
Pneumatikanschluss ungesteuert
Arbeitsspindel: High speed Paket
max. Drehzahl [U/min]: 12.000
Gesamtgewicht [Kg]: 9100

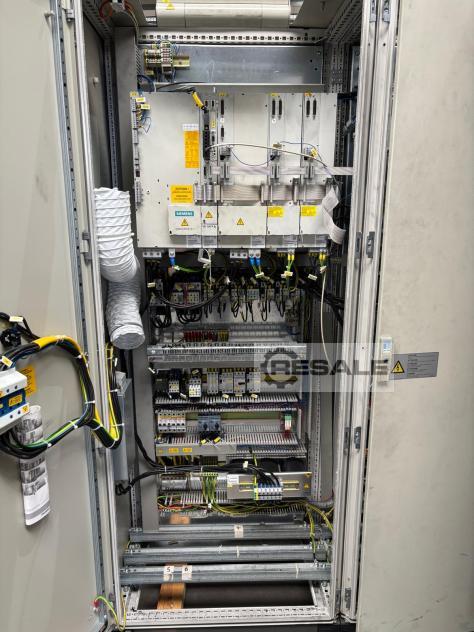

Elektronik:

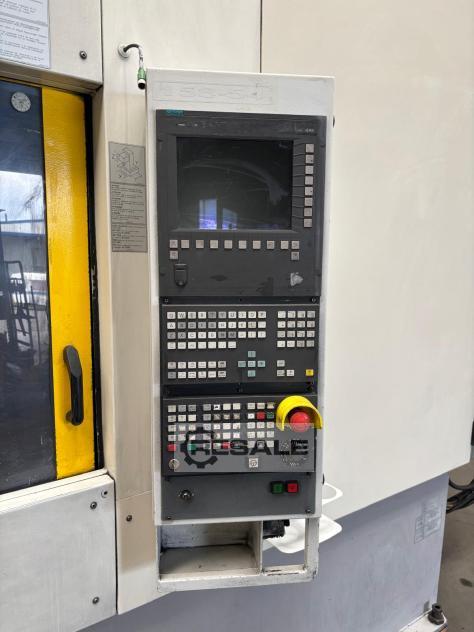

Steuerungsart: Siemens CNC-Steuerung 84OD (Rechner wurde
zwischenzeitlich geupdatet)
Maschinenanschluss:
Spannung [V]: 400 / 230V + 60/o/-100/o - 50Hz/N/PE
Neutralleiter: belastbar
Druckluft: min. 6bar + 1bar
Umgebungstemperatur: max. 40°C
Frequenz [Hz]: 59/60Hz
Stromart: Drehstrom
Leistung: 26kVA
Verkäufer Angebot Nr. resale 167868225
Deutschland
