CIDAN QLA-PROFI Querteilanlagen

Längs- und Querteilanlage CIDAN QLA-PROFI ist für die effiziente Bearbeitung von Blechen aus Coils ausgelegt. Sie ermöglicht das Längsschneiden von Material mit einer maximalen Dicke von 3 mm in Streifen einer vorgegebenen Breite sowie das Querteilen in Bleche mit einer maximalen Länge von 1550 mm. Die Kombination beider Schneidverfahren in einem Arbeitsgang ermöglicht die effiziente Vorbereitung des Materials für nachfolgende Bearbeitungsschritte unter Wahrung einer hohen Maßgenauigkeit und Wiederholgenauigkeit.

Die Bandspaltanlage CIDAN QLA-PROFI 1550/1,5 besteht aus Maschinen, die zwischen 2008 und 2011 gebaut und im Jahr 2023 zu einem kompletten System zusammengefasst wurden. Sie umfasst:
– Abwickelhaspel 5t
– Schneideeinheit CIDAN QLA-PROFI mit Richt- und Zuführwalzen, Kreismessern zum Längsschneiden und einer Guillotine zum Querschneiden
– Hydrauliktisch SPX-20/130-2C
– Blechaufwickelhaspel
– Abfallaufwickelhaspel

Der Prozess ist vollautomatisiert und beginnt mit dem Beladen des Blechcoils auf den Coil-Hubtisch. Der Hubtisch mit einer maximalen Tragkraft von 5 Tonnen hebt die Coil an und legt sie auf den Abwickelhaspelarm. Der Abwickelhaspel wickelt das Material von der Coil ab und befördert es in den Arbeitsbereich, wo der Zuschnitt erfolgt. Die Schneideeinheit ist mit einem Richtsystem ausgestattet. Je nach Arbeitsgang wird das Blech mit Kreismessern längs oder mit einer Guillotine quer geschnitten.

Nach dem Längsschneiden werden die fertigen Bleche auf einen Hydrauliktisch befördert, was ihre Entnahme erleichtert. Beim Querteilen werden die entstandenen Materialstreifen von einem Aufwickelhaspel zu einem Coil aufgewickelt. Die Längs- und Querteilanlage QLA PROFI ist zudem mit einer Abfallaufwickelhaspel zum Sammeln und Aufwickeln der beim Schneidvorgang anfallenden Materialreste ausgestattet. Dadurch wird der Schrott kontinuierlich aus dem Arbeitsbereich entfernt, was die Sauberhaltung des Bereichs erleichtert und den kontinuierlichen Betrieb der Anlage verbessert.

Technische Daten der Längs- und Querteilanlage CIDAN QLA-PROFI
Schneideeinheit CIDAN QLA-PROFI 15
- Hersteller: CIDAN A/S (ehemals PETERSEN MACHINERY GROUP)
- Baujahr: 2008
- Richt- und Zuführwalzen
- Kreismesser für das Längsschneiden
- Guillotine für den Querteilen
- Schneidelänge: 1550 mm
- Maximale Materialdicke (Aluminium 200 N/mm2): 3 mm
- maximale Materialdicke (Stahl 400 N/mm2): 1,5 mm
- maximale Materialdicke (Edelstahl 700 N/mm2): 1 mm
- Arbeitsgeschwindigkeit: 20 m/min

Abwickelhaspel 5t
- Hersteller: MECHANIKA MASZYN ROMAN WÓJCIK
- Baujahr: 2011

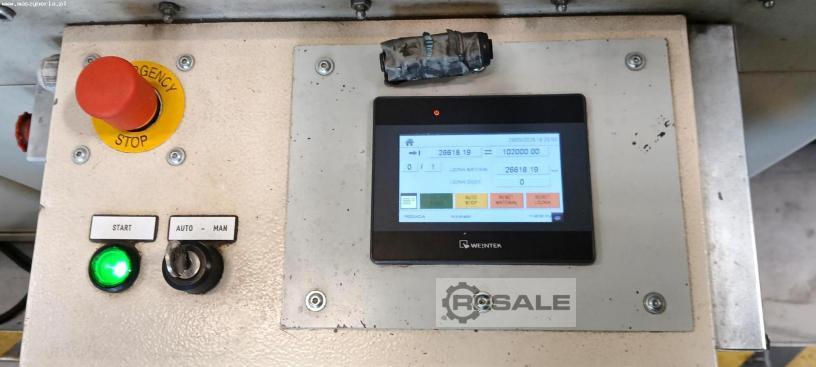

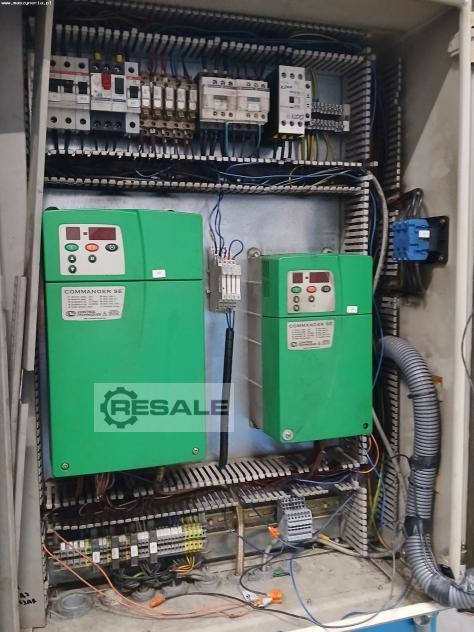

- SPS-Steuerung
- Coil-Hubtisch
- Tragkraft: 5 t
- Maximale Materialbandbreite: 1250 mm
- Maximaler Innendurchmesser des Blechcoils: 510 mm
- Abwickelgeschwindigkeit: automatisch, stufenlos einstellbar
- Antrieb: hydraulisch
- Öltankinhalt: 18 l
- Ölpumpe V2P-D mit Motor 3SG-90L-4PC
- Hydraulikdrucksensor ADZ-SM-20.0-100bar
- Getriebemotor SK9032.1 VL-100L/4
- Magnetventil RPE-063211/02400E1K1
- Motorleistung: 2,2 kW
- Stromversorgung: 3x 400 V
- Abmessungen (L x B x H): 2300 x 1200 x 1430 mm
- Gewicht der Maschine: 2400 kg

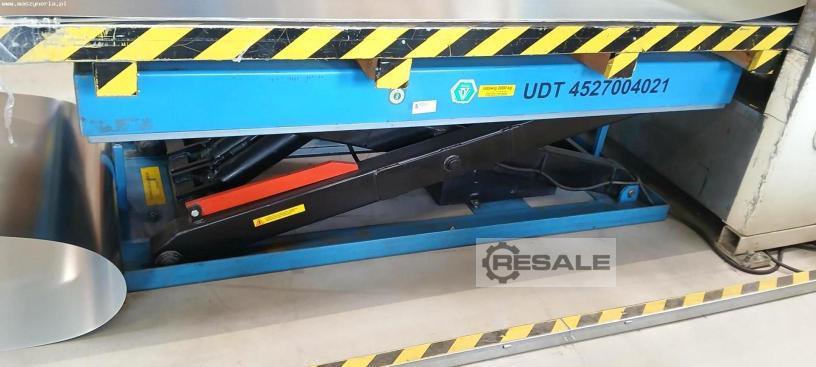

Hydrauliktisch SPX-20/130-2C
- Baujahr: 2010

Blechaufwickelhaspel
- Baujahr: 2011
