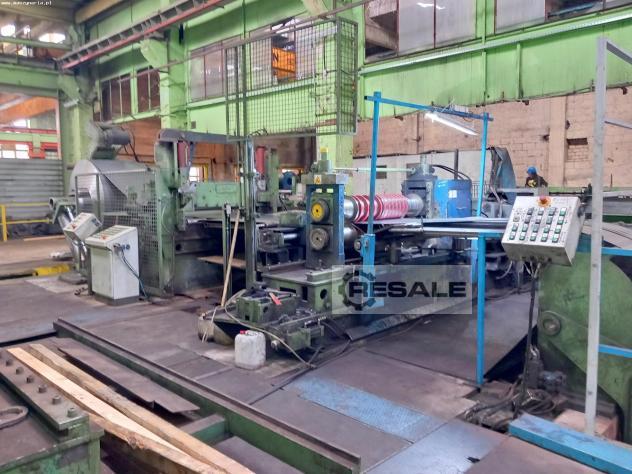

CINCINNATI ACW6 Längsteilanlagen

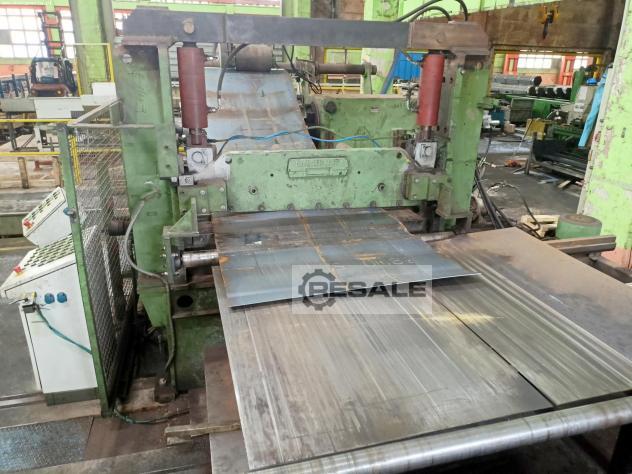

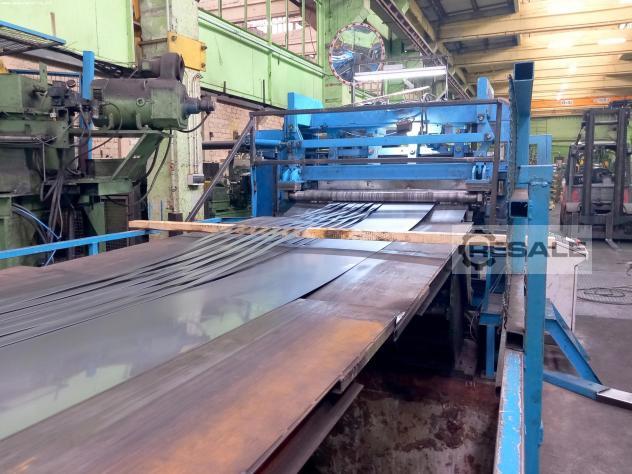

Längsteilanlage CINCINNATI ACW6 wird für die Verarbeitung von dünnen Stahlblechen mit einer maximalen Dicke von 4 mm eingesetzt. Das Verfahren besteht darin, die Blechrollen schrittweise auf Schneidwalzen mit speziellen Walzenmessern mit einer Dicke von 5 bis 30 mm abzurollen und dann das Blech zum präzisen Schneiden zwischen den Walzen hindurchzuführen. Nach dem Schneiden wird das Blech auf Coils aufgewickelt und kann weiterverarbeitet werden. Die ACW6 Schneidanlage garantiert höchste Produktqualität bei optimaler Ausnutzung des Rohmaterials.

Die CINCINNATI Bandspaltanlage besteht aus:
– Blechabwickelhaspel

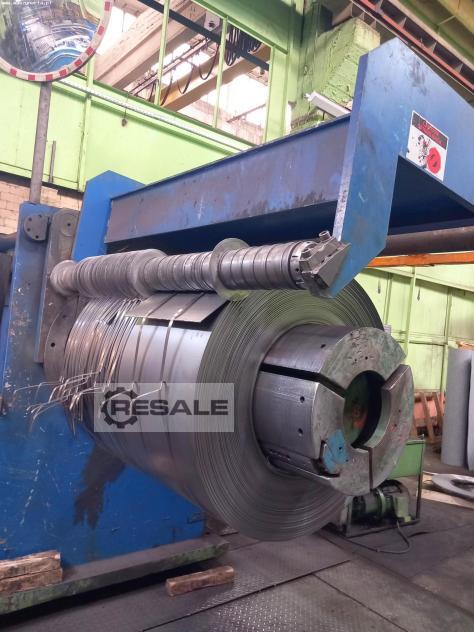

– Blechaufwickler

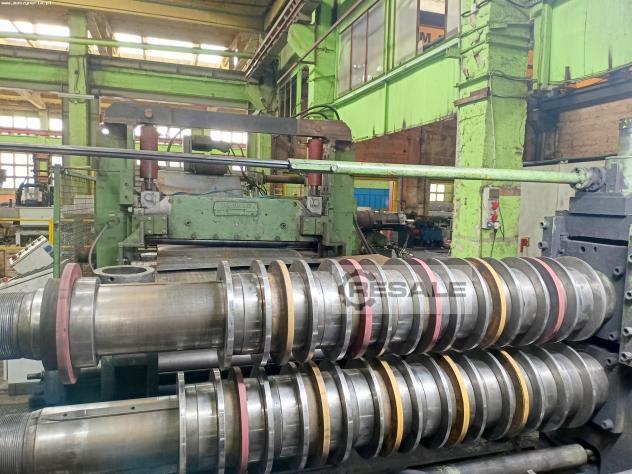

– Rollenmessern (Dicke 5 mm, 10 mm, 12 mm, 20 mm, 25 mm, 30 mm)
– Ausstoßer-Abstandshalter (Breite 10 mm, 12 mm, 20 mm, 25 mm, 30 mm)

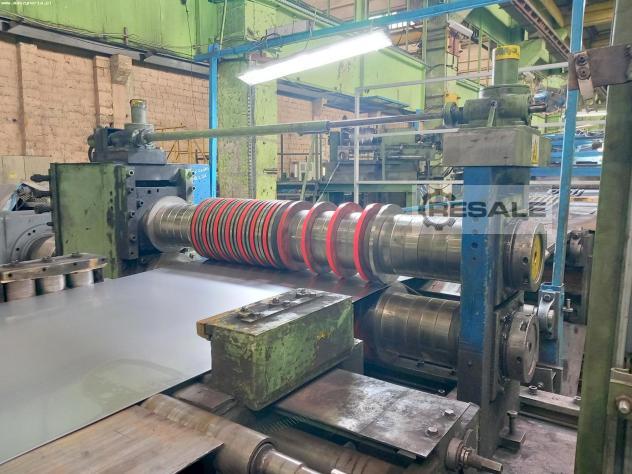

– Schlitzaggregat
– Bremse

Technische Daten der CINCINNATI ACW6 Längsteilanlage
- maximale Blechdicke: 4 mm
- minimale Blechdicke: 0,5 mm
- maximale Schnittbreite: 1540 mm
- maximale tatsächliche Schnittbreite: 1600 mm
- minimale Schnittbreite: 120 mm
- Tragfähigkeit der Abwickelhaspel: 25 t
- Innendurchmesser des Blechcoils auf der Abwickelhaspel: 508-610 mm
- Außendurchmesser des Blechcoils auf der Abwickelhaspel: 2000 mm
- Tragfähigkeit der Haspel: 16 t
- Außendurchmesser der Haspel: 2000 mm
- Innendurchmesser der Haspel: 508 mm
