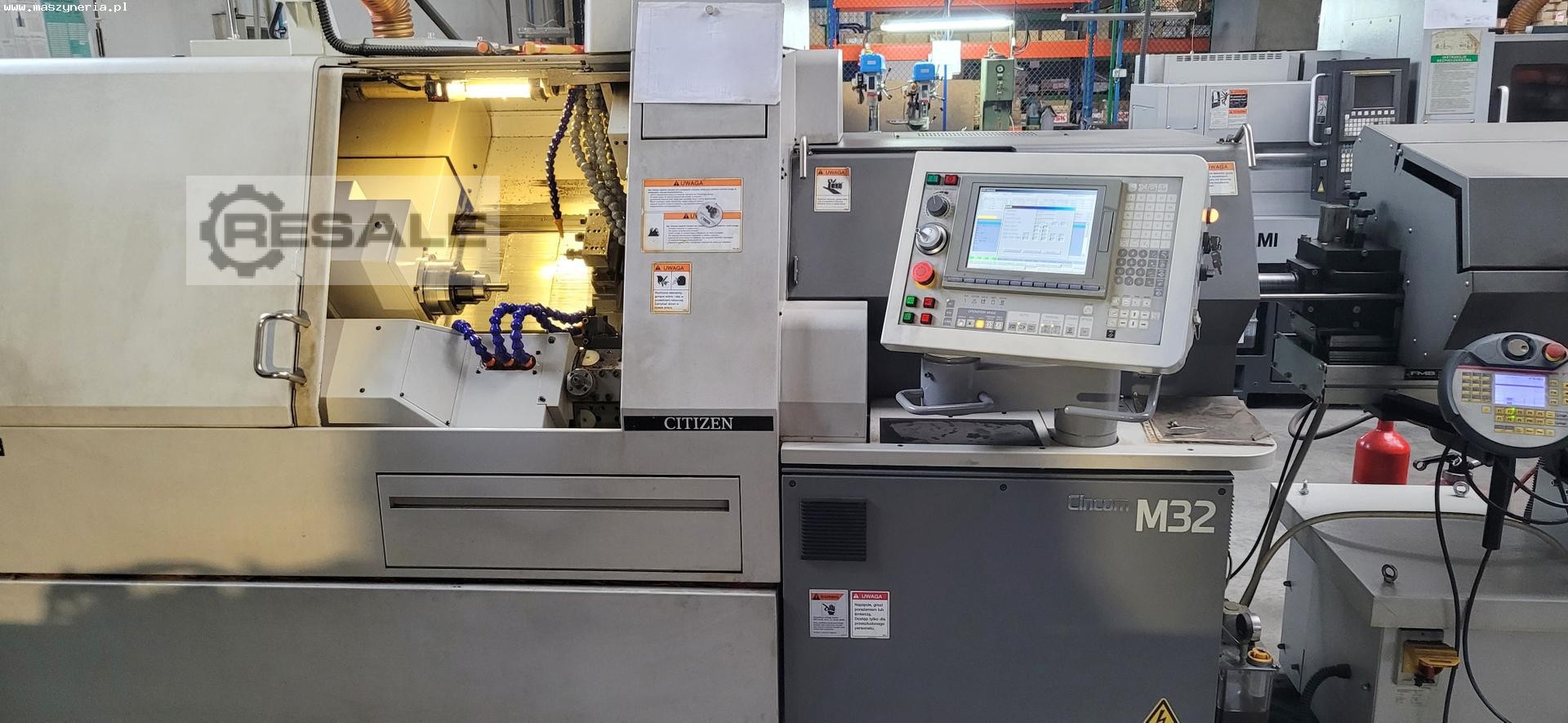

CITIZEN CINCOM M32 CNC Langdrehautomaten

CNC-Drehzentrum CITIZEN CINCOM M32 wurde 2011 in Japan gebaut und bietet Präzisionsbohren, Gewindedrehen und Drehen von Werkstücken mit einem maximalen Durchmesser von 32 mm. Um den Bearbeitungsprozess zu verbessern, verwendet die Maschine zwei Spindeln (Haupt- und Hintere Spindel) mit hoher Drehzahl und Leistung. Ein speziell entwickeltes Bett mit hoher thermischer Stabilität reduziert die Hitzeeinwirkung während der Bearbeitung und erhöht die Lebensdauer und Zuverlässigkeit aller Komponenten.

Alle Bearbeitungsparameter werden in der intuitiven CNC-Steuerung CINCOM SYSTEM M6D mit vielen nützlichen Funktionen programmiert. Zu den verfügbaren Funktionen der Steuerung gehören beispielsweise die Selbstdiagnose der Maschine oder die Programmsicherung. Hohe Zuverlässigkeit, Präzision und umfangreiche Bearbeitungsmöglichkeiten machen die Langdrehautomat CITIZEN M32 III zur idealen Wahl auch für die komplexesten Anwendungen.

Zum Angebot gehört auch eine umfangreiche Zusatzausstattung, zu der unter anderem ein Stangenlader und eine Ölnebelabsauganlage gehören. Die CNC Drehmaschine CITIZEN CINCOM M32 wiegt 3050 kg.

Technische Daten der CNC Drehmaschine CITIZEN CINCOM M32
Allgemeine Daten
- Anzahl der Achsen: 7 (X1,X2,X3,Y1,Z1,Z2,Z3)
- Vorschübe in den Achsen X1/X2/X3: 108/135/238 mm
- Vorschübe in der Y1-Achse: 275 mm
- Vorschübe in den Achsen Z1/Z2/Z3: 325/202/410 mm
- Eilgang in der X1,Y1,Z1-Achse: 20 m/min
- Eilgang in der X2/Z2 Achse: 15,5/20 m/min
- Eilgang in der X3,Z3-Achse: 20 m/min
- kleinste Eingangsschrittweite in der Achse: 0,001 mm
- Anzahl der Spindeln: 2
- Stangenlänge: 2500 mm
- maximale Anzahl der Werkzeuge: 22 + α, davon:
Werkzeuge in Werkzeugsäule 1: 5
rotierende Werkzeuge in Werkzeugsäule 1: 4
Werkzeuge in Werkzeugsäule 2: 10 + α
Werkzeuge in der hinteren Werkzeugsäule: 3
- Maximale Drehzahl der rotierenden Werkzeuge: 5000 U/min
- maximale Werkzeugabmessungen:
Werkzeugsäule 1: 16 x 16 x 130 mm
Werkzeugsäule 2: 16 x 16 x 90 mm
Werkzeugsäule 2 (Hülse): ⌀ 25,4 mm
hinterer Werkzeugsäule (Hülse): ⌀ 25,4 mm
- Maximaler Werkzeugdurchmesser im rotierenden Werkzeughalter der Werkzeugsäule 1 (Bohrer und Fräser): 10 mm
- maximaler Werkzeugdurchmesser im rotierenden Werkzeughalter der Werkzeugsäule 2:
Bohrer und Schaftfräser: 10 mm
Schlitzfräser: 60 x 15,875 mm; 63 x 16 mm
Seitenschneider: 60 x 25,4 mm; 63 x 22 mm
Abwälzfräser: 32 x 10 mm
Mehrkantfräser: 80 x 15.875 mm
- Spitzenhöhe: 1100 mm
- Leistung des Hauptspindelmotors (15 min/Dauerbetrieb): 7,5/3,7 kW
- Leistung des Motors für den Antrieb der Führungsbuchse (10 min/Dauerbetrieb): 1,5/0,75 kW
- Leistung des Rückspindelmotors (15 min/Dauerbetrieb): 3,7/1,5 kW
- Leistung des Servomotors der Werkzeugsäule 1: 1 kW
- Spindelleistung der Werkzeugsäule 2 (10 min/Dauerbetrieb): 1,5/0,75 kW
- Leistung des Servomotors der hinteren Werkzeugsäule: 0,75 kW
- Fassungsvermögen des Kühlmitteltanks: 140 l
- Geräuschpegel: 77 dB(A)
- Spannungsversorgung: 3x 200 V; 50/60 Hz
- Platzbedarf (L x B x H): 2805 x 1240 x 1790 mm
- Gewicht der Maschine: 3050 kg

Hauptspindel
- maximaler Drehdurchmesser: 32 mm
- Maximale Drehlänge: 320 mm
- maximaler Bohrdurchmesser (Frontbearbeitung): 12 mm
- maximaler Gewindedurchmesser (Frontalbearbeitung): M8 (Gewindebohrer), M6 (Schneideisen)
- Maximale Drehgeschwindigkeit: 8000 U/min
- Mindestdrehzahl: 200 U/min
- Spindeldrehzahländerung: stufenlos, S + 4-stelliger numerischer Wert
- Durchmesser der Durchgangsbohrung: 36 mm
- Indexierung der C-Achse: 0,001°
- Indexierung der Spindel: 1°

Hintere Spindel
- maximaler Bohrdurchmesser (Rückseitenbearbeitung): 10 mm
- maximaler Gewindedurchmesser (Rückseitenbearbeitung): M8
- maximaler Durchmesser des hinteren Spindelfutters: 32 mm
- Maximale Länge des Werkstücks, das aus der Gegenspindel herausragt: 65 mm
- Maximale Länge des Werkstücks für die vordere Aufnahme von der hinteren Spindel: 145 mm
- maximale Drehgeschwindigkeit: 7000 U/min
- Mindestdrehzahl: 200 U/min
- Änderung der Spindeldrehzahl: stufenlos, S + 4-stelliger numerischer Wert
- Indexierung der C-Achse: 0,001°
- Spindelindexierung: 1°

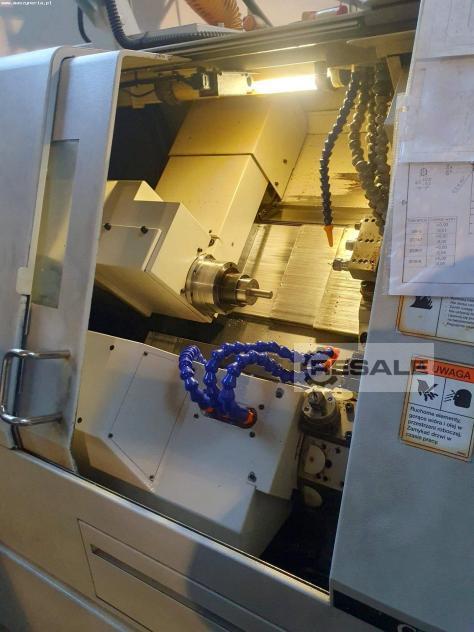

Ausstattung des CITIZEN CNC-Drehautomaten

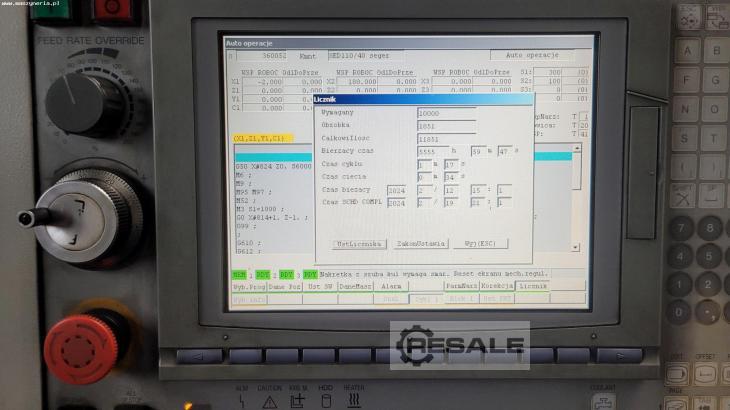

- CNC-Steuerung CINCOM SYSTEM M6D mit vielen nützlichen Funktionen, z.B. Selbstdiagnose, Nullpunktrückführung, Backup-Möglichkeit, 3D-Interferenzkontrolle etc.

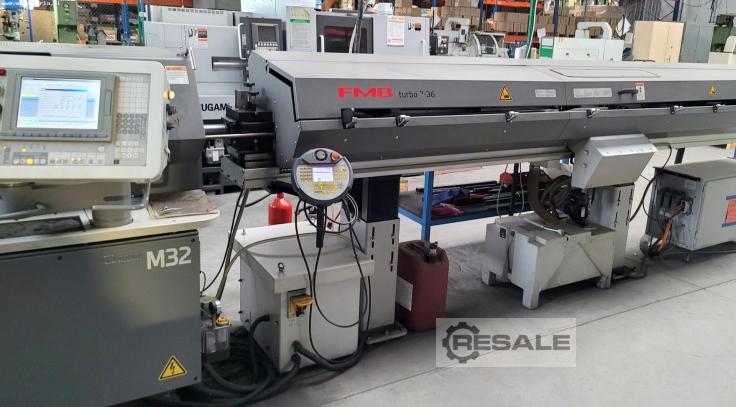

- Stangenlader: FMB turbo 3-36
- Hintere Spindel
- 3 Werkzeugstationen

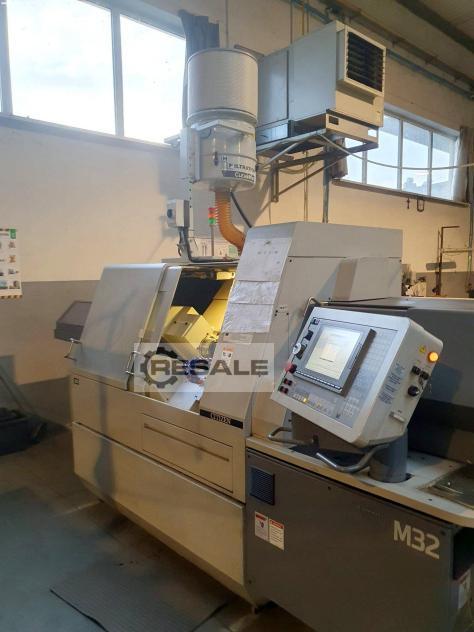

- Ölnebelabsaugung: HE Filtration CleanMist
- Hauptspindel Spannzangenfutter: MC081-M
- Führungsbuchse: FG531-M
- Rego-Spannzange: ER11/AR11 ER16/AR16
- Hintere Spindel Spannzangenfutter: FC081-M-K
- RS232-Schnittstelle
- FDD-Schnittstelle
