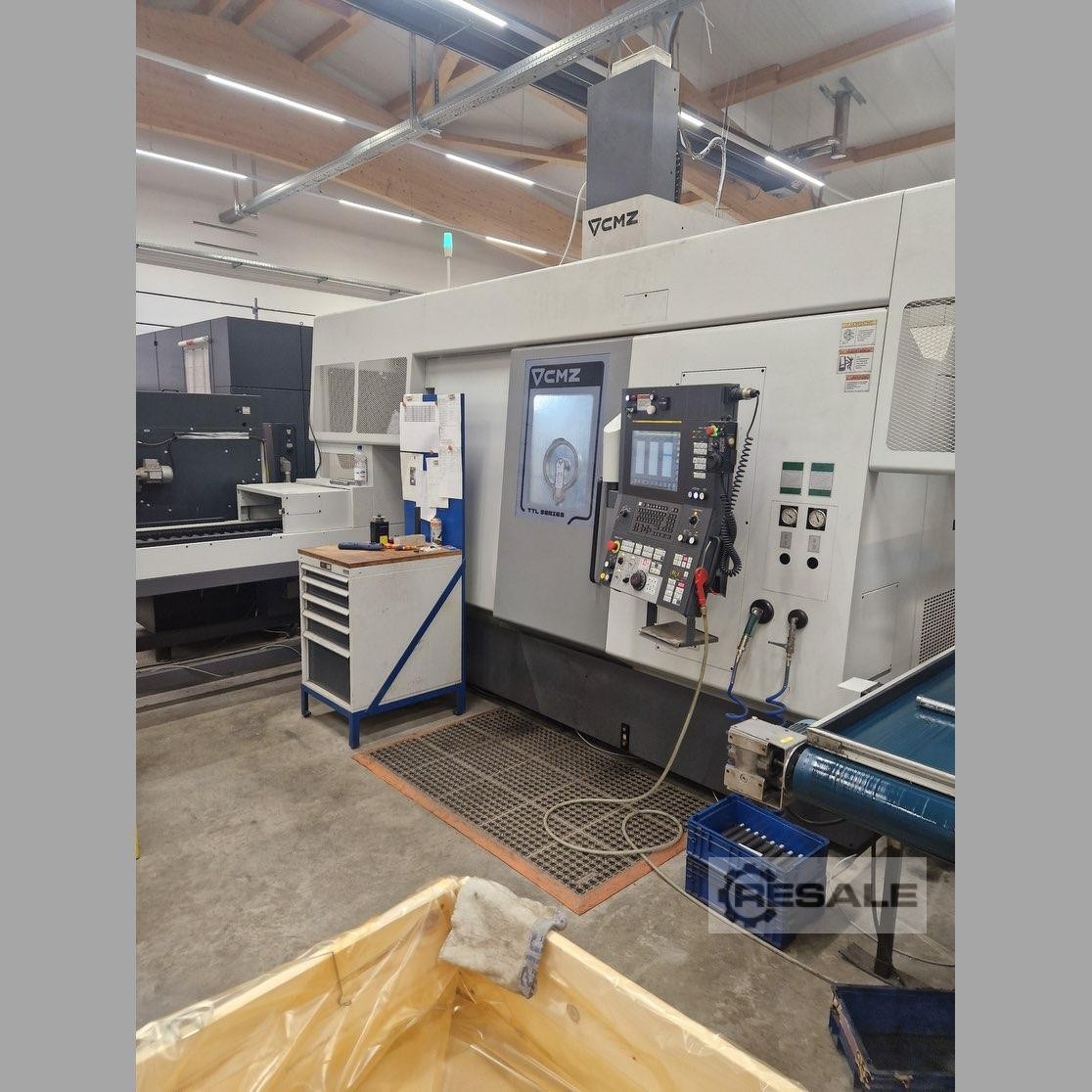

CMZ TTL-66-66-T1Y-T2Y CNC Drehmaschinen

CMZ
TTL-66-66-T1Y-T2Y+GL20II
CNC-Drehmaschine

ALLGEMEIN

Projekt Nr.: 905769
Anzahl: 1 Stk.
Hersteller: CMZ
Typ: TTL-66-66-T1Y-T2Y+GL20II

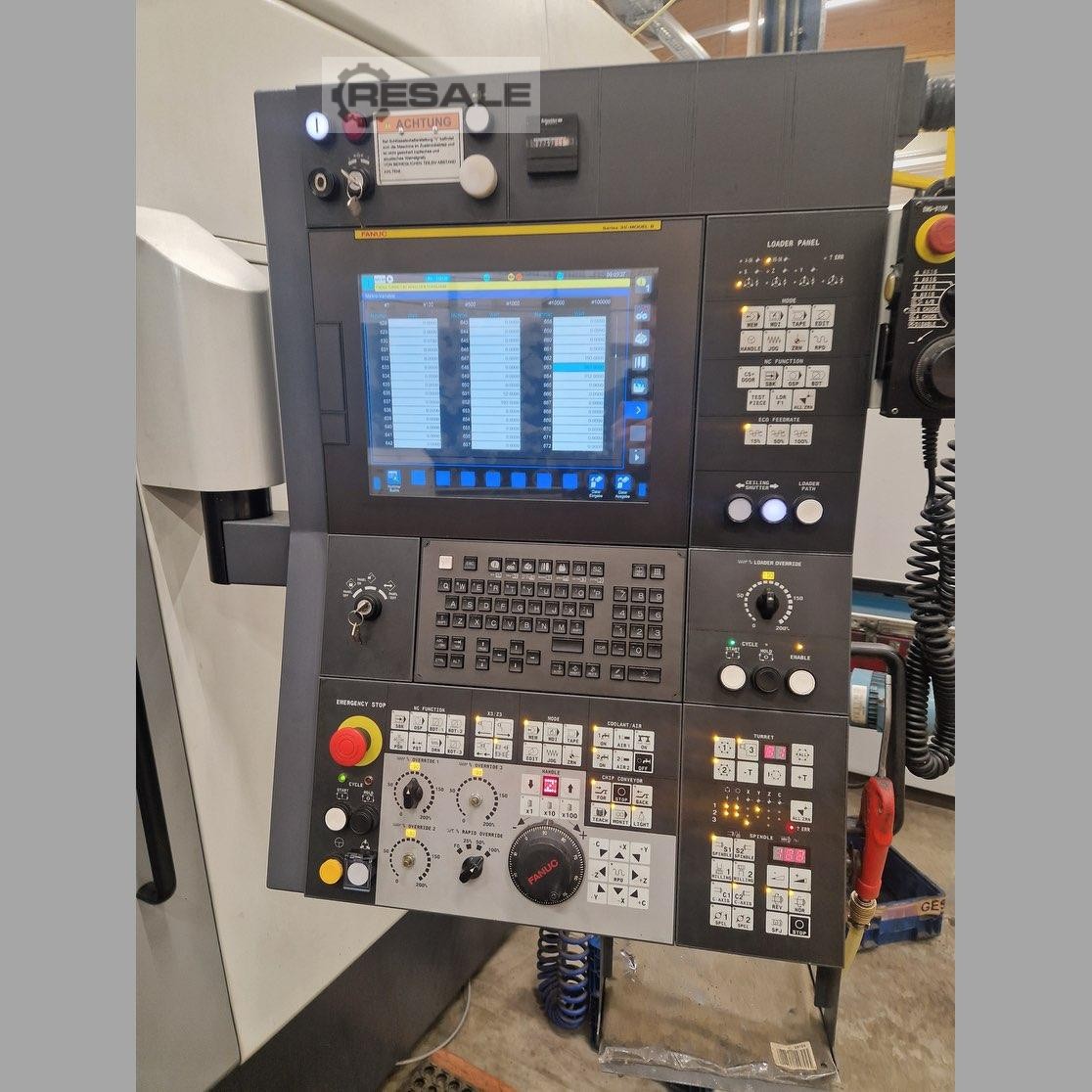

Steuerung: Fanuc 31i B
Baujahr: 2021
Erhaltungszustand: Gebrauchtmaschine
Maschine ein ca. (Std.): 9050

BESCHREIBUNG

DREHEN

Max. Drehdurchmesser 220 mm
Max. Werkstücklänge 614 mm
Max. Umlaufdurchmesser über Bettabdeckung 240 mm
Max. Spannfutterdurchmesser 210 mm
Max. Abstand zwischen den beiden Spindelnasen 800 mm
Max. Drehzahl Hauptspindel 4000 1/min
Max. Leistung Hauptspindel bei ED 10-40/100% 35,5/23,5 kW
Max. Drehmoment Hauptspindel bei ED 10-40/100% 205/150 Nm
Spindeldurchlaß Hauptspindel 72,5/66 mm
Spindeldurchmesser im vorderen Lager Hauptspindel 110 mm
Spindelflanschgrösse Hauptspindel ASA 6 A2
Achsen an der Hauptspindeleinheit C
Hohlspannzylinder an der Hauptspindel
Anschlageinrichtung in der Hauptspindel
Kühlmittelzufuhr durch die Hauptspindel
Max. Drehzahl Gegenspindel 4000 1/min
Max. Leistung Gegenspindel bei ED 10-40/100% 35,5/23,5 kW
Max. Drehmoment Gegenspindel bei ED 10-40/100% 205/150 Nm
Spindeldurchlaß Gegenspindel 72,5/66 mm
Spindeldurchmesser im vorderen Lager Gegenspindel 110 mm
Spindelflanschgrösse Gegenspindel ASA 6 A2
Achsen an der Gegenspindeleinheit X/Z/C
Verfahrweg in X/Y/Z Gegenspindeleinheit 240/-/580 mm
Kühlmittelzufuhr durch die Gegenspindel
Reitstock NC-gesteuert 580 mm
Reitstockpinolenaufnahme CM 3

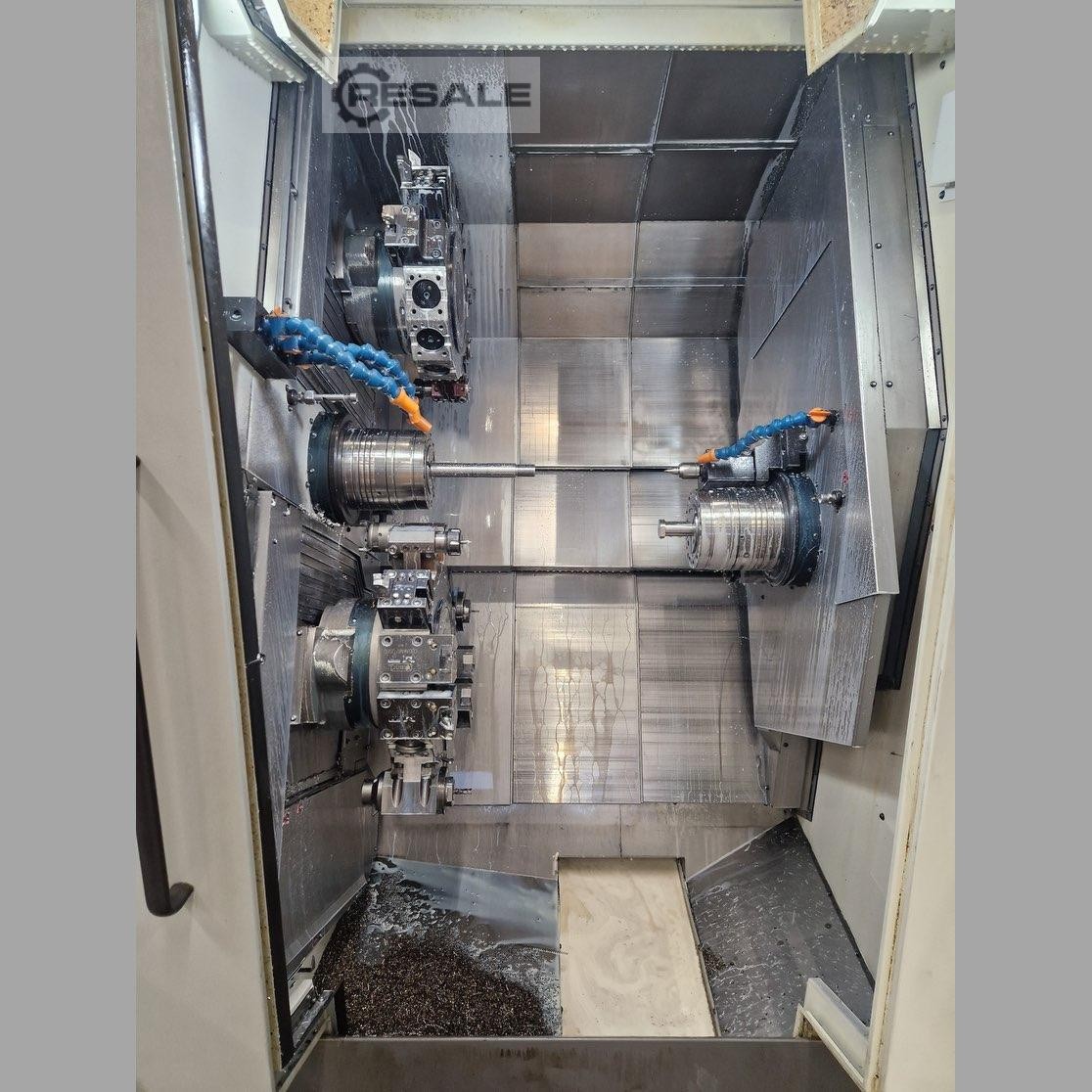

Revolver oben
Anzahl der Stationen/davon angetrieben 12/12
Werkzeugaufnahme im Revolver 20x20/25x25
Drehzahl Werkzeugantrieb 12000 1/min
Drehmoment Werkzeugantrieb 42/32 Nm
Achsen im Revolver X/Y/Z
Verfahrweg in X/Y/Z 167,5/90/515 mm
Max. Eilganggeschwindigkeit in X/Y/Z 30/20/30 m/min
Max. Beschleunigung in X/Y/Z 1/1/1 g

Revolver unten
Anzahl der Stationen/davon angetrieben 12/12
Werkzeugaufnahme im Revolver 20x20/25x25
Drehzahl Werkzeugantrieb 12000 1/min
Drehmoment Werkzeugantrieb 42/32 Nm
Achsen im Revolver X/Y/Z
Verfahrweg in X/Y/Z 167,5/90/515 mm
Max. Eilganggeschwindigkeit in X/Y/Z 30/20/30 m/min
Max. Beschleunigung in X/Y/Z 1/1/1 g

WEITERE AUSSTATTUNG

Werkzeugvermessung
Werkzeugbruchüberwachung
Werkzeugstandzeitüberwachung
Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum
Rotierendes Sichtfenster
Beleuchtung im Arbeitsraum

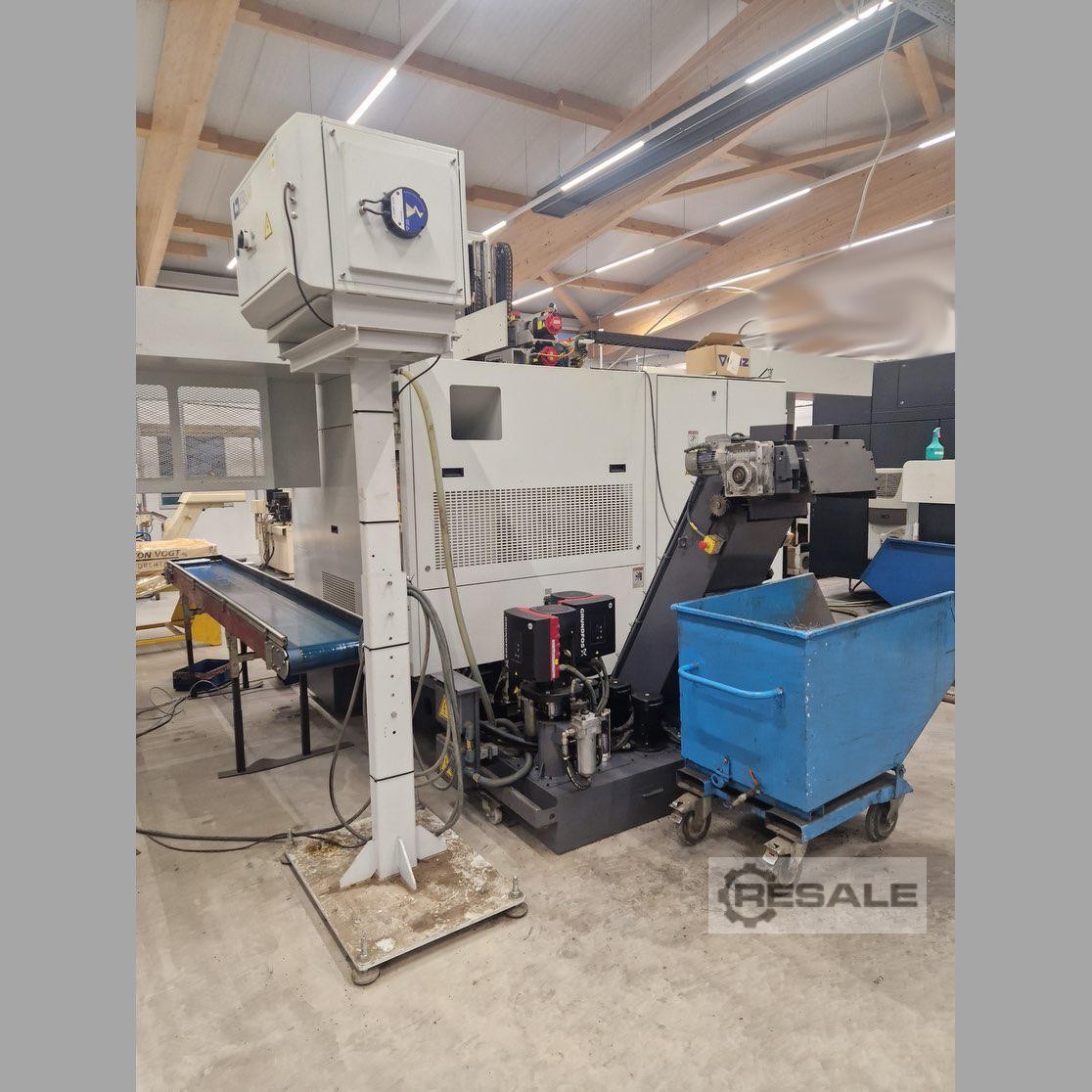

Öl-/Emulsionsnebelabsauganlage
Späneförderer
Kühlmitteleinrichtung
Hochdruckpumpe 35/15/6 bar

Automation

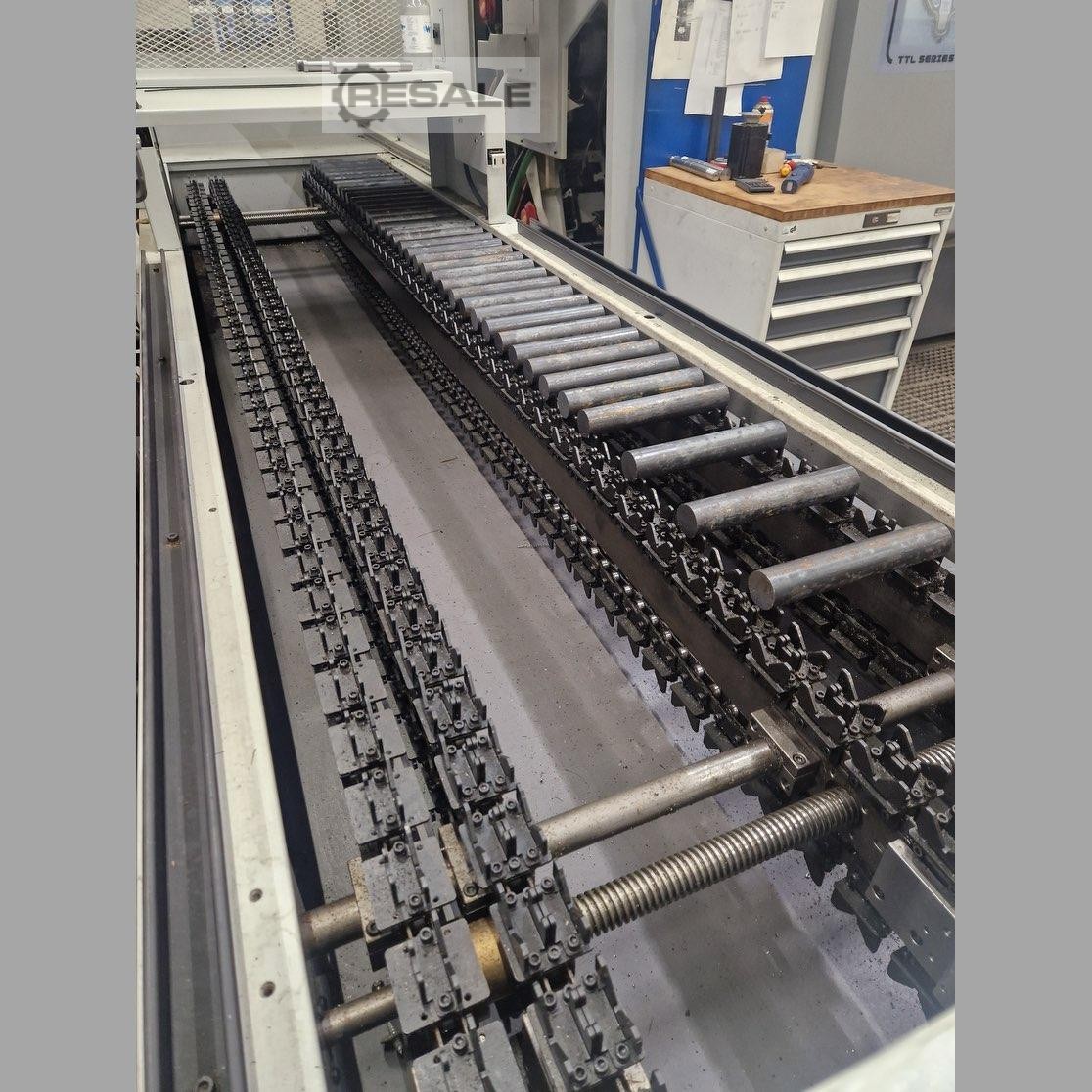

Teilezuführband
Teileabführband
Internes Be-/Entladeportal
Maschinenzustandsleuchte

ZUBEHÖR

2 Stk. Spannzangenfutter (Hainbuch Axfix 65) mm
1 Satz Werkzeughalter für Drehwerkzeuge
1 Satz Werkzeughalter für angetriebene Werkzeuge

ALLGEMEINE TECHNISCHE DATEN

Gesamtleistungsbedarf 87 kVA
Maschinenabmessungen (LxBxH) ca. 2860x2377x2289 mm
Maschinengewicht ca. 11000 kg

BEMERKUNG

Das benannte Produkt haben wir mit größtmöglicher Sorgfalt beschrieben. Da dieses aber nicht aus unserer Herstellung stammt, können die genannten Daten und die Ausstattungsdetails abweichen. Wir bitten daher, die Beschreibung als unverbindlich zu betrachten und die Daten bei einer Besichtigung eingehend zu prüfen.
