CNC-STEP High-Z S-1000 CNC Graviermaschine Fräse

Spezifikationen / Technische Daten S-1000

CNC-Fraese und Graviermaschine

Die fast groesste CNC-Maschine der High-Z Reihe. Mit einem Aussenmass von ca. 1350 x 800mm immernoch handlich genug und dazu extrem leistungsstark.

Mit der High-Z CNC-Einheit erwerben sie ein Allround Talent in TUeV-zertifizierter Qualitaet (EMV). Ob sie komplexe Teile auf einem Nutentisch spannen wollen oder, oder Werkstuecke in eine hohen Schraubstock einspannen moechten (die Maschine steht auf einer Rahmenkonstruktion, wird in X ueber 2 Motoren angetrieben und laesst es somit zu, komplett ueber ein zu bearbeitendes Teil gestellt zu werden).

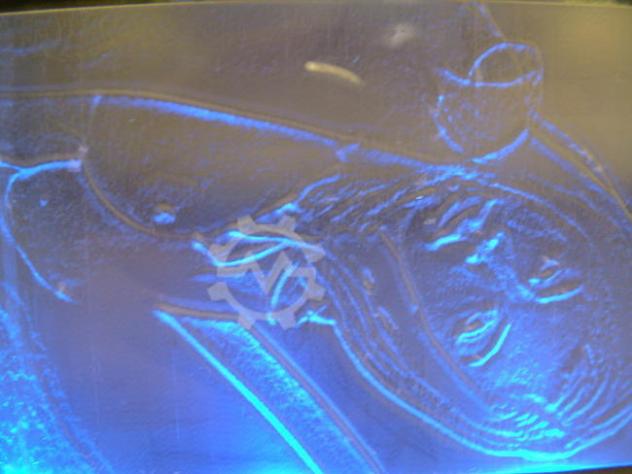

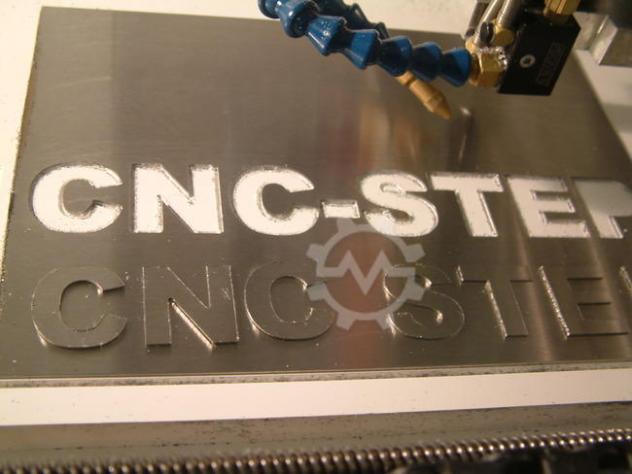

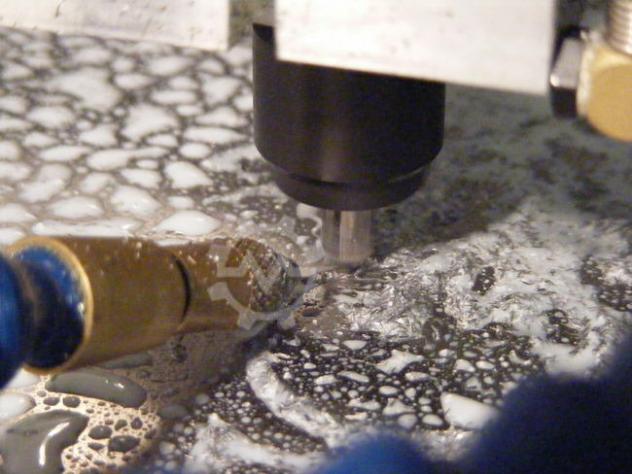

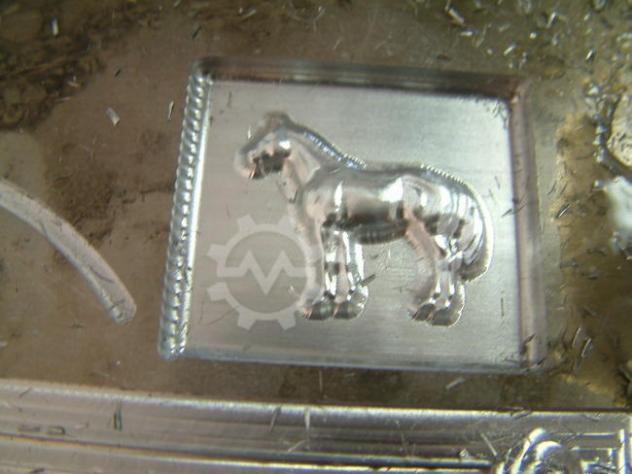

Oder moechten Sie einfach Gravurarbeiten oder Bohrarbeiten ausfuehren............ dann arbeiten sie doch einfach auf einer flachen Unterlage, auf der sie dann z.B. eine MDF Platte befestigen, die sie einmal plan ueberfraesen und anschliessend in der Lage sind, bis auf ca. +-0,02mm exakt in der Tiefe zu arbeiten.

Alle CNC-Portalfraesmaschinen werden wegen der verbesserten Kabelfuehrung mit farbigen Energieketten auf allen Achsen geliefert. Weiter sind alle CNC-Fraesmaschinen mit einem doppelt zu entsichernden Notaus-Taster ausgeruestet. Ein weiterer befindet sich direkt an der Steuerung.

Grundausstattung aller High-Z CNC-Fraesmaschinen:

Software ConstruCAM-3D, eingeschraenkt ( ab S-720 oder S-400/T ) inklusive !!

Um die Software CADCAM ConstruCam in volllem Umfang nutzen zu koennen, benoetigen Sie die Fraessoftware WIN PCNC ab Version Economy aufwaerts

Beruehrungslose Referenzschalter und NOTAUS-Taster sowie 22mm starke Linearfuehrungen und einzeln angepasste Spindelmuttern.

--------------------------------------------------------------------------------

Ausstattung / Produktdaten:

oAntrieb : 4 kraftvolle Marken-Schrittmotoren mit 1600 Schritten/ Umdrehung (Ansteuerung 1/8 Schritt)

o2 Motoren ! fuer gleichbleibende Zug und Druckkraefte beim Fraesen auf der X-Achse (kein stoerender Riemen)

oDurchschieben langer Materialien moeglich, da kein Riementrieb am Ende der X Achse im Weg ist !

oFuehrungen X und Y Achse 22mm ! Z-Achse 16mm, alle geschliffen und 61hrc oberflaechengehaertet

oBeidseitig kugelgelagerte Trapezgewindespindeln Tr.12x3 mm Steigung, Muttern haendisch an Spindeln angepasst !!

oVerfahrgeschwindigkeit max. ca. 2000 mm/min

oTechnische Aufloesung 0,000187 mm ( 1/8 Schritt )

oUmkehrspiel maximal ca. +/- 30µm ( 0,03mm )

oAufspannflaeche 1330 x 680 mm

oVerfahrwege: X=1000 mm; Y=600 mm; Z= 110 mm

oKontaktlose Reedsensoren / Referenzschalter / Endschalter auf allen Achsen

oDoppelt gesicherter Notaustaster

oEnergieketten zur sauberen Kabelfuehrung

oGesamtmasse mit Motoren : L x B x H=ca.1350 x 840 x 500mm

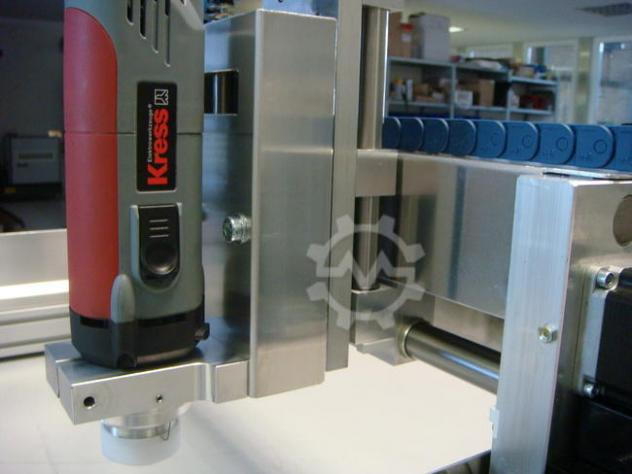

oFraesmotoraufnahme Eurohals Ø43mm

oinkl. Software WIN PCNC Light (optional WIN-PCNC Economy, USB oder Profi)

oinkl. eingeschraenkte Software ConstruCAM-3D ( empfohlener VK Preis Vollversion 1902,81 Euro )

oOffenes Rahmengestell, dadurch universell einsetzbar

oGewicht ca. 51 kg

oKomplette Maschine inkl 4 Kanal Steuerung 4 x 3,5 Ampere

oEine Einweisung bei Abholung sowie unbegrenzter Telefonsupport auf Lebensdauer sind im Preis inbegriffen.

oEine etwa 2-stuendige Einweisung mit Installation der Software auf Ihrem mitgebrachten Rechner sowie einer Erklaerung der wichtigsten Grundbegriffe zu Corel Draw etc. ist ebenfalls moeglich.

Technische Daten zur im Preis enthaltenen TUeV-zertifizierten Steuerung, abgestimmt auf die CNC Fraese / CNC Fraesmaschine:

- 4-Kanal Schrittmotor-CNC-Steuerung mit neuester SMD-Technologie

- Netzspannung 115 - 240 Volt / 47 - 63 Hz.

- Strangstrom 4 x 3,5 Ampere

- Microschrittsteuerung Aufloesung 1/10-Step / 2000 Schritte/Umdr. fuer hoechste Laufruhe

- 4 Anschluesse fuer 4 buerstenlose Motoren / Schrittmotoren

-

Eine CE-konforme Inbetriebnahme unserer CNC Maschinen erfordert den Anbau der Schutzeinhausung und des Absaugstutzens.
