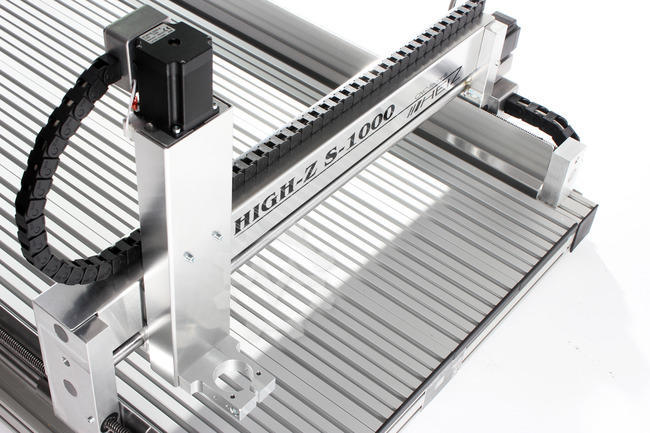

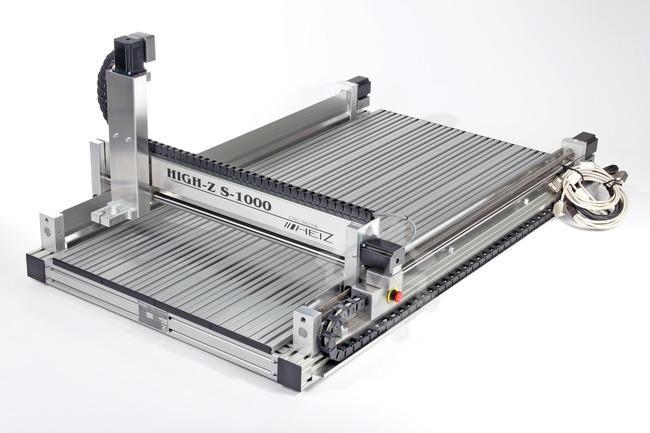

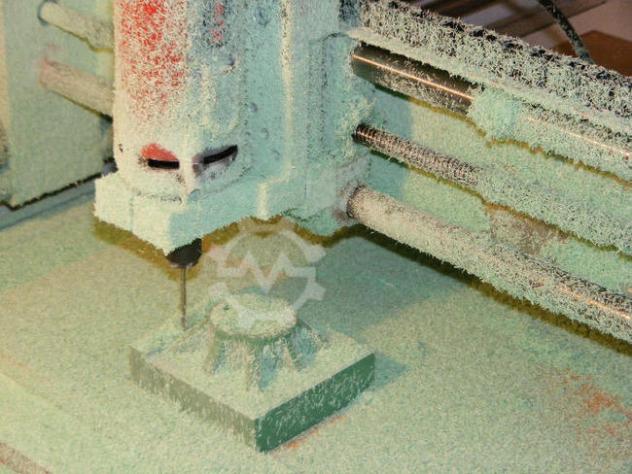

CNC-STEP High-Z S-1000 CNC Portalfräsmaschine NC

Spezifikationen / Technische Daten S-1000

CNC-Fraese und Graviermaschine

Die fast groesste CNC-Maschine der High-Z Reihe in TUeV-zertifizierter Qualitaet (EMV). Mit einem Aussenmass von ca. 1350 x 800mm immer noch handlich genug und dazu extrem leistungsstark.

Mit der High-Z CNC-Einheit erwerben sie ein Allround Talent. Ob sie komplexe Teile auf einem Nutentisch spannen wollen oder, oder Werkstuecke in eine hohen Schraubstock einspannen moechten (die Maschine steht auf einer Rahmenkonstruktion, wird in X ueber 2 Motoren angetrieben und laesst es somit zu, komplett ueber ein zu bearbeitendes Teil gestellt zu werden).

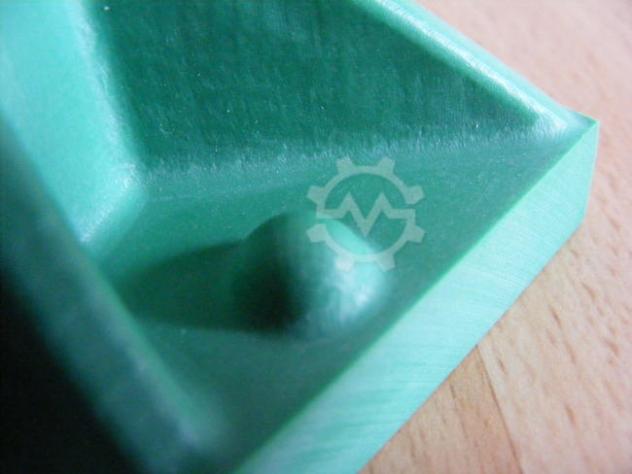

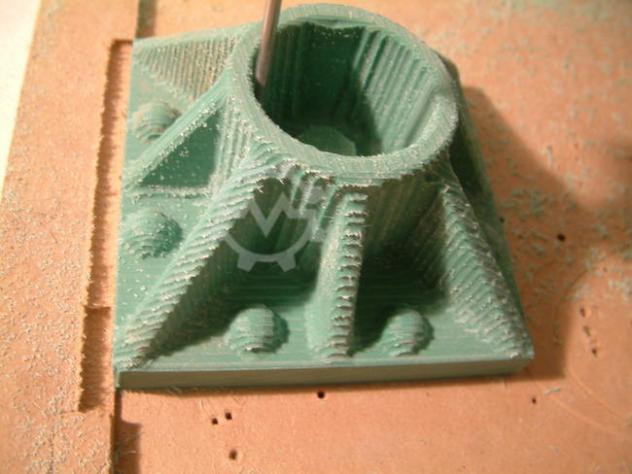

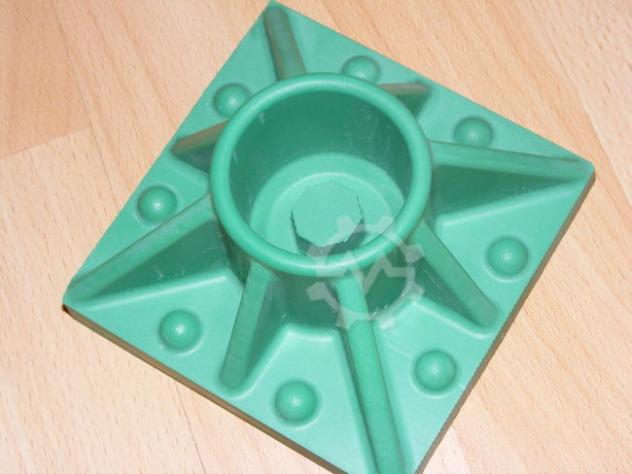

Oder moechten Sie einfach Gravurarbeiten oder Bohrarbeiten ausfuehren............ dann arbeiten sie doch einfach auf einer flachen Unterlage, auf der sie dann z.B. eine MDF Platte befestigen, die sie einmal plan ueberfraesen und anschliessend in der Lage sind, bis auf ca. +/- 0,02mm exakt in der Tiefe zu arbeiten.

Alle CNC-Portalfraesmaschinen werden wegen der verbesserten Kabelfuehrung mit farbigen Energieketten auf allen Achsen geliefert. Weiter sind alle CNC-Fraesmaschinen mit einem doppelt zu entsichernden Notaus-Taster ausgeruestet. Ein weiterer befindet sich direkt an der Steuerung.

Grundausstattung aller High-Z CNC-Fraesmaschinen:

Eingeschraenkte Software ConstruCAM-3D ( ab S-720 oder S-400/T ) inklusive !!

Beruehrungslose Referenzschalter und NOTAUS-Taster sowie 22mm starke Linearfuehrungen und einzeln angepasste Spindelmuttern.

--------------------------------------------------------------------------------

Ausstattung / Produktdaten:

oAntrieb : 4 kraftvolle Marken-Schrittmotoren mit 1600 Schritten/ Umdrehung (Ansteuerung 1/8 Schritt)

o2 Motoren ! fuer gleichbleibende Zug und Druckkraefte beim Fraesen auf der X-Achse (kein stoerender Riemen)

oDurchschieben langer Materialien moeglich, da kein Riementrieb am Ende der X Achse im Weg ist !

oFuehrungen X und Y Achse 22mm ! Z-Achse 16mm, alle geschliffen und 61hrc oberflaechengehaertet

oBeidseitig kugelgelagerte Trapezgewindespindeln Tr.12x3 mm Steigung, Muttern haendisch an Spindeln angepasst !!

oVerfahrgeschwindigkeit max. ca. 2000 mm/min

oTechnische Aufloesung 0,000187 mm ( 1/8 Schritt )

oUmkehrspiel maximal ca. +/- 30µm ( 0,03mm )

oAufspannflaeche 1330 x 680 mm

oVerfahrwege: X=1000 mm; Y=600 mm; Z= 110 mm

oKontaktlose Reedsensoren / Referenzschalter / Endschalter auf allen Achsen

oDoppelt gesicherter Notaustaster

oEnergieketten zur sauberen Kabelfuehrung

oGesamtmasse mit Motoren : L x B x H=ca.1350 x 840 x 500mm

oFraesmotoraufnahme Eurohals Ø43mm

oinkl. Software WIN PCNC Light (optional WIN-PCNC Economy, USB oder Profi)

oinkl. Software ConstruCAM-3D, eingeschraenkt ( empfohlener VK Preis Vollversion 1902,81 Euro )

oOffenes Rahmengestell, dadurch universell einsetzbar

oGewicht ca. 51 kg

oKomplette Maschine inkl 4 Kanal Steuerung 4 x 3,5 Ampere

oEine Einweisung bei Abholung sowie unbegrenzter Telefonsupport auf Lebensdauer sind im Preis inbegriffen.

oEine etwa 2-stuendige Einweisung mit Installation der Software auf Ihrem mitgebrachten Rechner sowie einer Erklaerung der wichtigsten Grundbegriffe zu Corel Draw etc. ist ebenfalls moeglich.

Technische Daten zur im Preis enthaltenen TUeV-zertifizierten Steuerung, abgestimmt auf die CNC Fraese / CNC Fraesmaschine:

- 4-Kanal Schrittmotor-CNC-Steuerung mit neuester SMD-Technologie

- Netzspannung 115 - 240 Volt / 47 - 63 Hz.

- Strangstrom 4 x 3,5 Ampere

- Microschrittsteuerung Aufloesung 1/10-Step / 2000 Schritte/Umdr. fuer hoechste Laufruhe

- 4 Anschluesse fuer 4 buerstenlose Motoren / Schrittmotoren

- Anschluss am Parallelport mit Software WIN PCNC Light, Economy oder ueber USB mit WIN PCNC USB oder Profi. (Natuerlich auch ueber MACH3, USBCNC, NC-Easy sowie fuer LINUX EMC und LINUX CNC und viele andere verwendbar.)

- Sleep-Funktion fuer Stromabsenkung

- Oszillationsmotor-Anschluss 24 Volt ueber PWM regelbar (z. B. Tangentialmesser) bzw. wahlweise 24 Volt konstant fuer Haltebremse ueber den ST-Anschluss

- Ansteuerung von 2 Endverbrauchern bis ca. 1200 Watt ueber Software schaltbar (ab WIN PCNC Light), 230 Volt, max. 6,0 A je Steckdose (z. B. Kompressor, Kuehlung, Absaugung). Beide Steckdosen separat abgesichert.

- 0 - 10 Volt fuer den Anschluss eines Frequenzumrichters fuer HF/Hochfrequenz-Spindel

- 12 Status-LEDs fuer Betriebszustand und alle wichtigen Funktionen (Power, Toggle, Move, X, Y, Z, C; Ueberhitzung, Notaus, Relais: Spindel/Kuehlung, Kurzschluss)

- Anschlussmoeglichkeit von insgesamt 4 End- bzw. Referenzschaltern sowie ein Notausschalter

- Anschluesse Motoren und Steuerleitung ueber D-Sub 9-pol. (C-Achse 15-pol.)

- Notaus-Taster

- Ueberhitzungsschutz

- Kurzschlussfest

Eine CE-konforme Inbetriebnahme unserer CNC Maschinen erfordert den Anbau der Schutzeinhausung und des Absaugstutzens.
