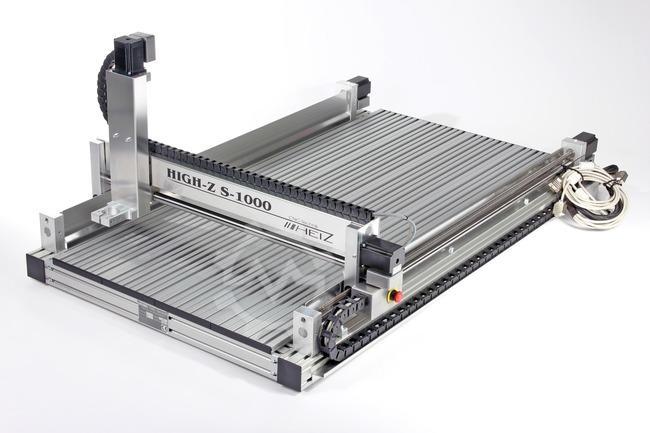

CNC-STEP High-Z S-1000/T WOOD CNC ROUTER 3D MILLING MACHINE

Technische Daten S-1000/T

CNC-Router / CNC-Gravierer

Mit dem Kauf der T-Variante des High-Z CNC-Routers erhalten Sie eine bewährte Technologie mit einer gewissen Vereisung des Kuchens in TÜV-zertifizierter Qualität. High-Z/T wurde für einmal mehr Präzision (Wiederholungspräzision ca. 0,02mm) und speziell für höhere Verfahrgeschwindigkeit konzipiert.

Durch die gebrauchten Kugelschrauben erreicht der High-Z/T CNC-Gravierer eine fantastische Präzision und einen nahezu unermesslichen Rückwimpern von ca. 0,01mm. Gleichzeitig sind hohe Verfahrgeschwindigkeiten bis ca. 108mm / sec. ( 6.500 mm/min ) möglich.

Mit dieser cnc-Maschine können Sie eine Gravier- und Fräsgeschwindigkeit von ca. 4500 mm/min durchführen. und Express-Reisen bis 6500mm/min.

Hier ist ein Video auf einem unbelasteten Laufwerk mit dem neuen High-Z / T.

Diese cnc-router-Serie ist im industriellen Bereich sowie für Arbeiten wie Gravieren, Fräsen, Bohren, Messen, Schneiden und Messen von Systemen wie z.B. Kleben an 3D-Umrissen einsetzbar.

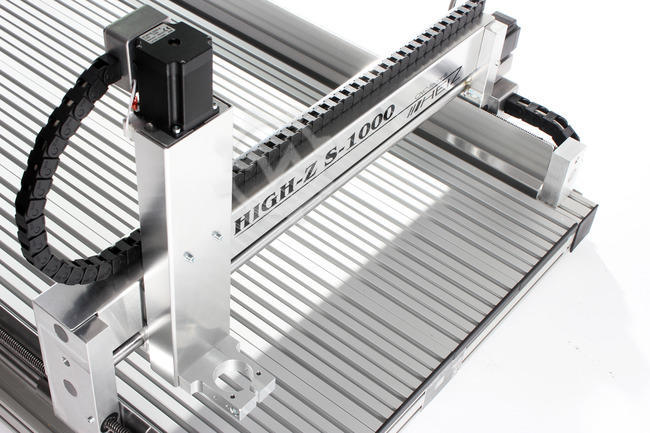

Alle cnc-fräsenden Fräser mit schwarzen Energieketten auf allen Achsen geliefert, was ein besseres Verkabelungsmanagement ermöglicht. Außerdem sind alle Maschinen mit einem Not-Halt-Knopf ausgestattet. Eine zusätzliche Nothaltestelle finden Sie vor dem Controller.

Grundausstattung aller High-Z CNC-Fräsmaschinen:
Software ConstruCAM-3D limited (ab S-720 und S-400/T ) enthalten !!

Kontaktfreier Referenzschalter und Not-Halt-Taste sowie 22mm dicke Linearführungen und individuell angepasste Schraubmuttern !!

--------------------------------------------------------------------------------

o Drive : 4 Schrittmotor von Nanotec mit 1600 Stufen/Drehzahl (1/8 Schritt)
o 2 Motoren für konstante Spannung und Verdichtung während des Fräsvorgangs auf X-Achsen
o Führungswege X und Y Achse 22 mm / Z Achse 16mm, geschliffen und mit 61hrc gehärteter Oberfläche
o Durchführung von langen Werkstücken möglich, da es keinen Riemenantrieb am Ende der X-Achse gibt

o Kugellager beidseitig Kugelschrauben auf Der X- und Y-Achse
o Verfahrgeschwindigkeit der Schnellzuführung: max. 7000 mm/min
o Technische Auflösung: 0,00625 mm ( 1/8 Schritt )
o Fehler max.: +/- 10 m ( 0,01mm )

o Tischgröße / Spannfläche: 1300 x 700 mm
o Verfahrwege: X=1000 mm; Y=580 mm; Z= 110 mm
o Referenz- und Endschalter an allen Achsen
o Doppelter Not-Halt-Taster
o Energiekette für saubere Verkabelung
o Gesamtdinemsionen inkl. Motoren: L x B x H = appr. 1320 x 840 x 500mm
o Fräsmotor verankerung: Euroneck 43mm
o inkl. Software WIN PCNC Light (optional WIN PCNC Economy, USB oder professional)

o inkl. Software ConstruCAM-3D limited (empfohlener Verkaufspreis Vollversion 1902,81 EUR)

o Modularer Rahmen für universelle Anwendung
o Gewicht ca. 51 kg
o Komplette Maschine Inklusive 4 Treiber-Mikrostep-Controller 4 x 3,5 Ampere

o Eine ca. 30 Minuten lange Einführung während der Abholung und ein unlimted telefonischer Support sind enthalten.

o Eine ca. 2 Stunden lange Einführung und Installation von Software auf Ihrem mitgebrachten Notizbuch/PC sowie
als Erklärung der grundlegenden Begriffe von Corel Draw etc. auch möglich.

--------------------------------------------------------------------------------
im Preis TÜV-zertifizierte Steuerung, zugeschnitten auf die CNC-Fräsmaschine / CNC-Gravurmaschine:

o 4-Kanal Schrittmotor -CNC-Controller mit aktueller SMD-Technologie

o Hauptspannung 115 - 240 Volt / 47 - 63 Hz.

o Motorstrom 4 x 3,5 Ampere

o Microstep Controller Auflösung 1/10-Schritt / 2000 Schritte/Rev.

o 4 Anschlüsse für 4 bürstenlose Motor / Schrittmotor

o Verbindung mit Parallelanschluss und Software WIN PCNC Light, Economy oder USB mit WIN PCNC USB- oder

Profi-Version. ( Auch möglich:MACH3, USBCNC, NC-Easy LINUX EMC und LINUX CNC und vieles mehr

Stepper-Treibersoftware.)

o inchSleep-Functioninch zur Stromregelung

o Oszillation Motor-Anschluss 24 Volt durch PWM steuerbar (z.B.: Tangentialmesser) oder
24 Volt konstant für Motor Break by ST-Plug
