Aluminium Graviermaschine CNC-STEP High-Z S-400

Metallbearbeitungs- und Werkzeugmaschinen / Fräsmaschinen

Logo Maschinenhändler

CNC-STEP GmbH & Co. KG
[ Händlerprofil ]

Herr Michael Peters
Siemensstrasse 13-15
47608 Geldern
Deutschland

  • +49283191... Telefon

Geprüfter
Händler
verified user

RESALE Anbieter seit 2015

  • Maschinenliste (70)
Eintrags-Nr.: 67805459 Anzahl: 1 Datum: 02.01.2024
Baujahr: Neumaschine Standort: Land-de Deutschland 47608 Geldern



Verkäufer Angebot Nr. resale 67805459
Preis: [netto] 2.391 EUR
Hersteller: CNC-STEP
Modell: High-Z S-400
Maschinentyp: Aluminium Graviermaschine
Beschreibung: Aluminium Graviermaschine CNC-STEP High-Z S-400

Neumaschine

Spezifikationen / Technische Daten S-400

Fraesmaschine / Graviermaschine

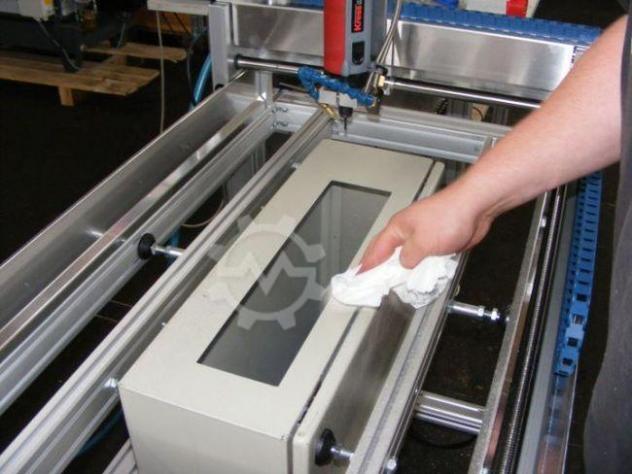

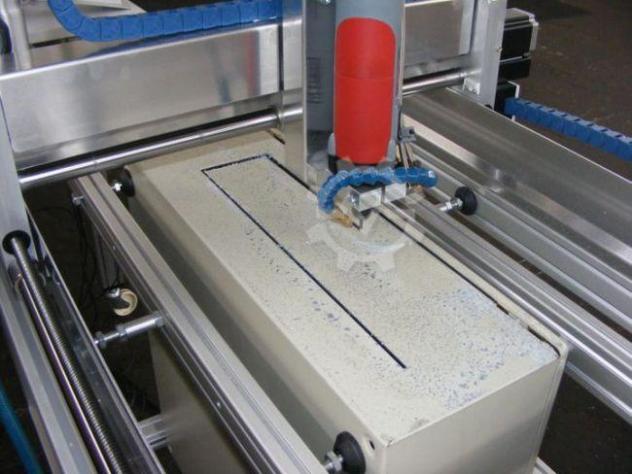

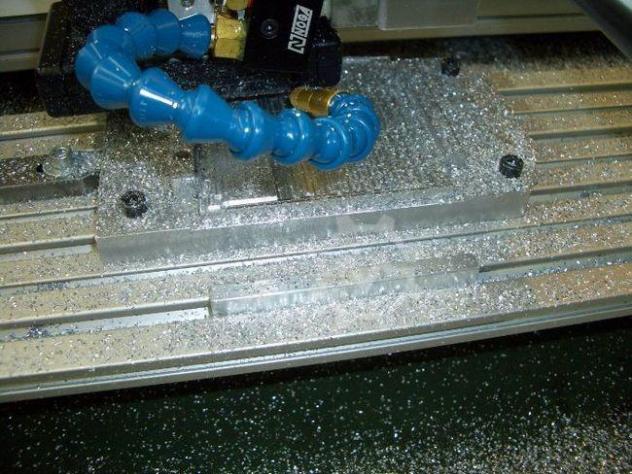

Mit der High-Z CNC-Fraes.-und Graviermaschine erwerben sie ein Allround Talent in TUeV-zertifizierter Qualitaet (EMV). Ob Sie komplexe Teile auf einem Nutentisch spannen wollen oder, oder Werkstuecke in eine hohen Schraubstock einspannen moechten (die Maschine steht auf einer Rahmenkonstruktion, wird in X ueber 2 Motoren angetrieben und laesst es somit zu, komplett ueber ein zu bearbeitendes Teil gestellt zu werden).



Oder moechten Sie einfach Gravurarbeiten oder Bohrarbeiten ausfuehren dann arbeiten sie doch einfach auf einer flachen Unterlage, auf der sie dann z.B. eine MDF Platte befestigen, die sie einmal plan ueberfraesen und anschliessend in der Lage sind, bis auf ca. +/-0,02mm exakt in der Tiefe zu arbeiten.



Alle Maschinen werden wegen der verbesserten Kabelfuehrung mit farbigen Energieketten auf allen Achsen geliefert. Weiter sind alle Maschinen mit einem doppelt zu entsichernden Notaus-Taster ausgeruestet. Ein weiterer befindet sich direkt an der Steuerung.





Grundausstattung aller High-Z CNC-Fraesmaschinen:



Software ConstruCAM-3D ( ab S-720 und S-400/T ) inklusive

Um die Software CADCAM ConstruCam in volllem Umfang nutzen zu koennen, benoetigen Sie die Fraessoftware WIN PCNC ab Version Economy aufwaerts



Beruehrungslose Referenzschalter und NOTAUS-Taster sowie 22mm starke Linearfuehrungen und einzeln angepasste Spindelmuttern.



------------------------------------------------------------------ --------------



Ausstattung / Produktdaten der CNC-Fraese:



oAntrieb : 4 kraftvolle Marken-Schrittmotoren mit 1600 Schritten/ Umdrehung (Ansteuerung 1/8 Schritt)

o2 Motoren ! fuer gleichbleibende Zug und Druckkraefte beim Fraesen auf der X-Achse (kein stoerender Riemen)

oDurchschieben langer Materialien moeglich, da kein Riementrieb am Ende der X Achse im Weg ist !

oFuehrungen X und Y Achse 22mm ! Z-Achse 16mm, alle geschliffen und 61hrc oberflaechengehaertet

oBeidseitig kugelgelagerte Trapezgewindespindeln Tr.12x3 mm Steigung, Muttern haendisch an Spindeln angepasst

oVerfahrgeschwindigkeit max. ca. 3000 mm/min

oTechnische Aufloesung 0,000187 mm ( 1/8 Schritt )

oUmkehrspiel maximal ca. +/- 30µm ( 0,03mm )

oAufspannflaeche 730 x 400 mm

oVerfahrwege: X=400 mm; Y=300 mm; Z= 110 mm

oKontaktlose Reedsensoren / Referenzschalter / Endschalter auf allen Achsen

oDoppelt gesicherter Notaustaster

oFarbige Energieketten zur sauberen Kabelfuehrung

oGesamtmasse mit Motoren : LxBxH=ca.730x520x500mm

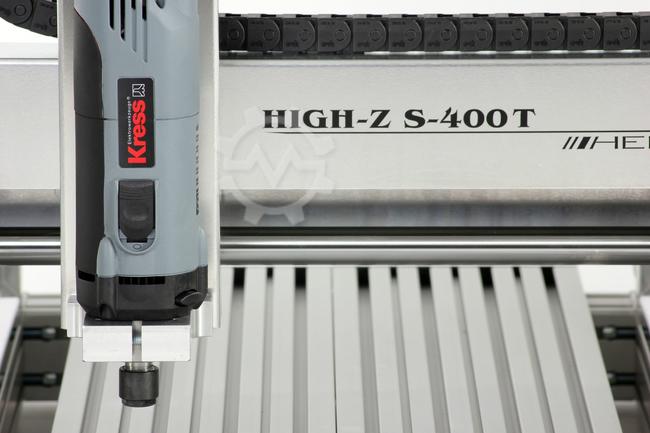

oFraesmotoraufnahme Eurohals Ø43mm

oinkl.

Artikelzustand: Neu. Wird vormontiert und getestet geliefert!


Eine CE-konforme Inbetriebnahme unserer CNC Maschinen erfordert den Anbau der Schutzeinhausung und des Absaugstutzens.
Maschine auf Lager: Nein
