CNC-STEP High-Z S-720 CNC Fräse Graviermaschine

Spezifikationen / Technische Daten S-720

CNC-Fraesmaschine / Graviermaschine

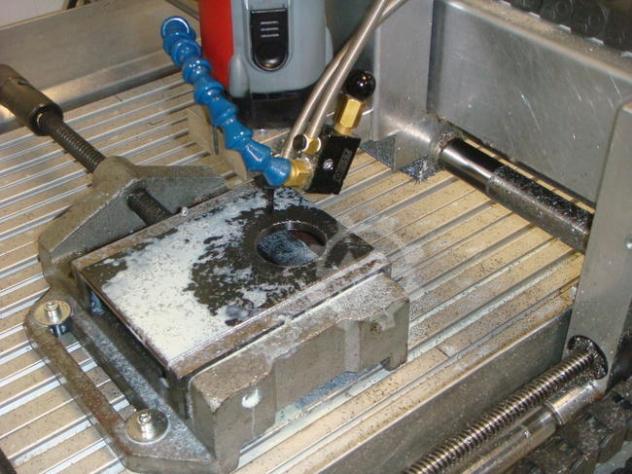

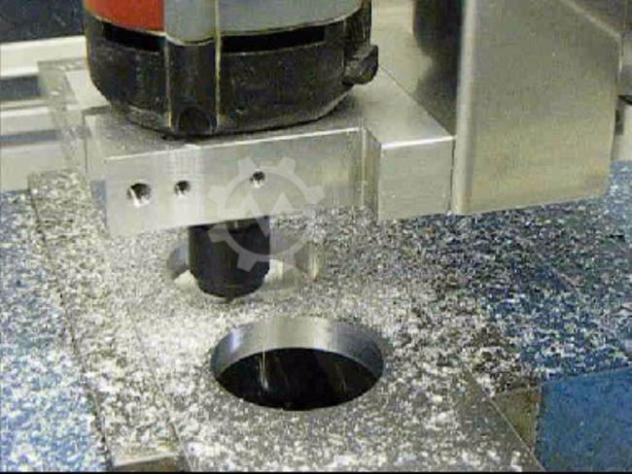

Mit der High-Z CNC-Fraes.-und Graviermaschine erwerben sie ein Allround Talent in TUeV-zertifizierter Qualitaet (EMV). Ob Sie komplexe Teile auf einem Nutentisch spannen wollen oder, oder Werkstuecke in eine hohen Schraubstock einspannen moechten (die Maschine steht auf einer Rahmenkonstruktion, wird in X ueber 2 Motoren angetrieben und laesst es somit zu, komplett ueber ein zu bearbeitendes Teil gestellt zu werden).

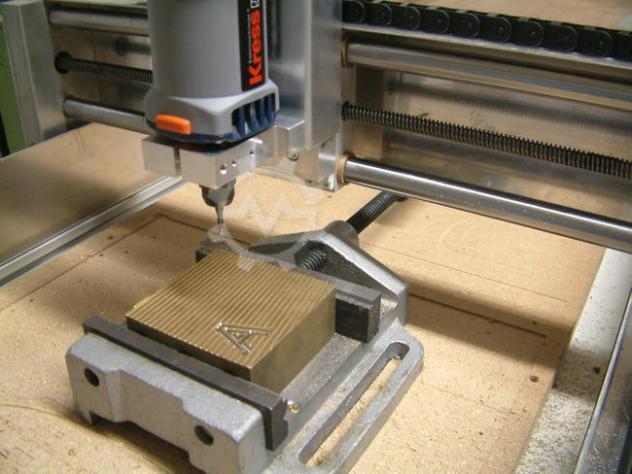

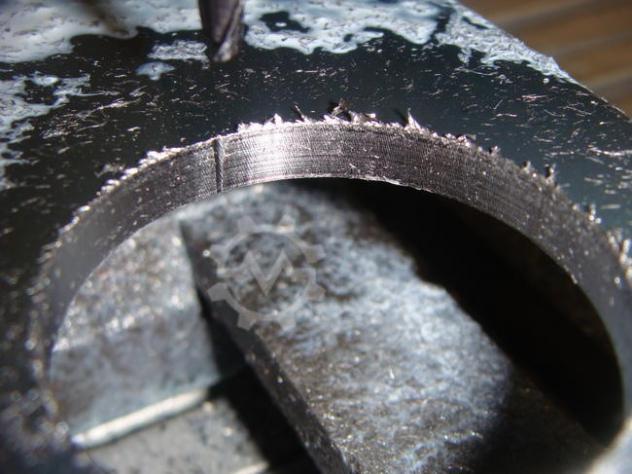

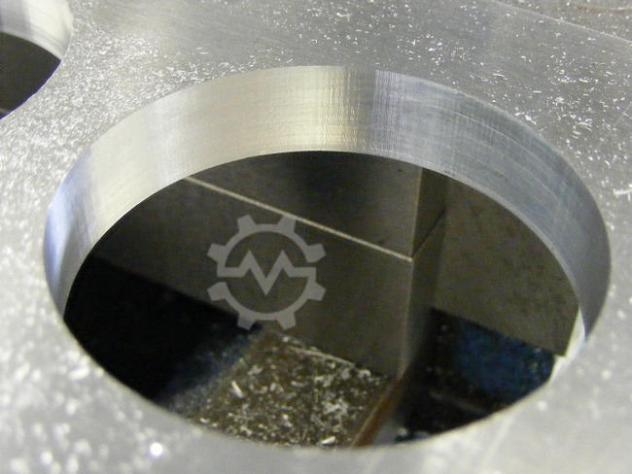

Oder moechten Sie einfach Gravurarbeiten oder Bohrarbeiten ausfuehren............ dann arbeiten sie doch einfach auf einer flachen Unterlage, auf der sie dann z.B. eine MDF Platte befestigen, die sie einmal plan ueberfraesen und anschliessend in der Lage sind, bis auf ca. +-0,02mm exakt in der Tiefe zu arbeiten.

Alle Maschinen werden wegen der verbesserten Kabelfuehrung mit farbigen Energieketten auf allen Achsen geliefert. Weiter sind alle Maschinen mit einem doppelt zu entsichernden Notaus-Taster ausgeruestet. Ein weiterer befindet sich direkt an der Steuerung.

Grundausstattung aller High-Z CNC-Fraesmaschinen:

Software ConstruCAM-3D, eingeschraenkt ( ab S-720 und S-400/T ) inklusive !!

Um die Software CADCAM ConstruCam in volllem Umfang nutzen zu koennen, benoetigen Sie die Fraessoftware WIN PCNC ab Version Economy aufwaerts

Beruehrungslose Referenzschalter und NOTAUS-Taster sowie 22mm starke Linearfuehrungen und einzeln angepasste Spindelmuttern.

--------------------------------------------------------------------------------

Ausstattung / Produktdaten:

oAntrieb : 4 kraftvolle Marken-Schrittmotoren mit 1600 Schritten/ Umdrehung (Ansteuerung 1/8 Schritt)

o2 Motoren ! fuer gleichbleibende Zug und Druckkraefte beim Fraesen auf der X-Achse (kein stoerender Riemen)

oDurchschieben langer Materialien moeglich, da kein Riementrieb am Ende der X Achse im Weg ist !

oFuehrungen X und Y Achse 22mm ! Z-Achse 16mm, alle geschliffen und 61hrc oberflaechengehaertet

oBeidseitig kugelgelagerte Trapezgewindespindeln Tr.12x3 mm Steigung, Muttern haendisch an Spindeln angepasst !!

oVerfahrgeschwindigkeit max. 2500 mm/min

oTechnische Aufloesung 0,000187 mm ( 1/8 Schritt )

oUmkehrspiel maximal ca. +/- 30µm ( 0,03mm )

oAufspannflaeche 1050 x 520 mm

oVerfahrwege: X=720 mm; Y=420 mm; Z= 110 mm

oKontaktlose Reedsensoren / Referenzschalter / Endschalter auf allen Achsen

oDoppelt gesicherter Notaustaster

oEnergieketten zur sauberen Kabelfuehrung

oGesamtmasse mit Motoren : L x B x H=ca.1070 x 690 x 500mm

oFraesmotoraufnahme Eurohals Ø43mm

Eine CE-konforme Inbetriebnahme unserer CNC Maschinen erfordert den Anbau der Schutzeinhausung und des Absaugstutzens.
