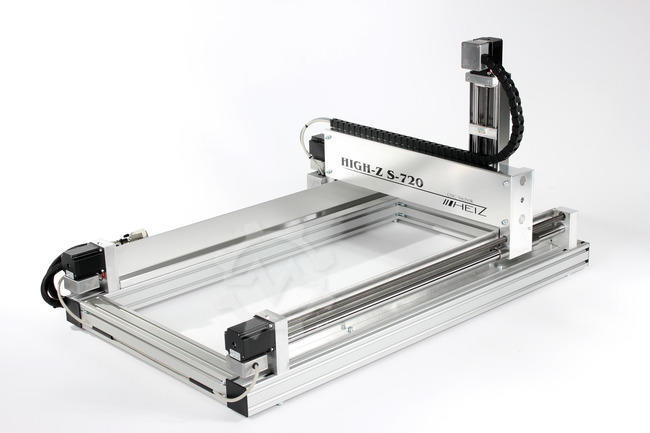

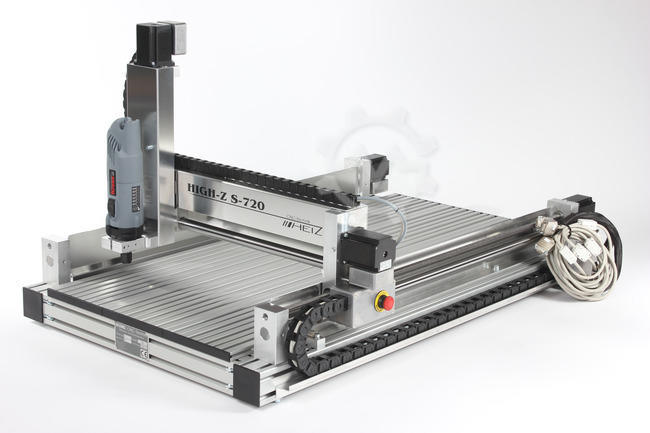

CNC-STEP High-Z S-720 D-CNC ROUTER, MILLING MACHINE,FRESADORA

Technische Daten S-720

CNC-Router / CNC-Graviermaschine / Fräsmaschine

Mit dem High-Z cnc Router und der Graviermaschine kaufen Sie ein Allroundtalent. Wenn Sie komplexe Werkstücke auf der Werkfläche klemmen und fixieren oder, oder oder oder klemmen wollen, oder klemmen Sie Werkstücke in einem hohen Bänkenvisier (die cnc-Fräsmaschine sitzt auf einer Rahmenkonstruktion, wird von 2 Motoren angetrieben und lässt somit über einem zu bearbeitenden Stück positioniert werden).

Oder wenn Sie einfach gravierte oder bohren wollen..... Sie können auf einer flachen Oberfläche arbeiten, mit einem Stück MDF-Stück, das daran befestigt ist. Plane es einmal und Sie werden in der Lage sein, mit einer Genauigkeit von +-0,02 mm Tiefe zu arbeiten.

Alle CNC-Fräser/Fräsmaschinen werden mit schwarzen Energieketten auf allen Achsen ausgeliefert, was ein besseres Verkabelungsmanagement ermöglicht. Außerdem sind alle cnc Fräsmaschinen mit einem Not-Halt-Knopf ausgestattet. Eine zusätzliche Nothaltestelle finden Sie vor dem Controller.

Grundausstattung aller High-Z CNC-Fräs- und Graviermaschinen/ Router:
Software ConstruCAM-3D (ab S-720 und S-400/T ) enthalten !!

Kontaktfreier Referenzschalter und Not-Halt-Taste sowie 22mm dicke Linearführungen und individuell angepasste Schraubmutter

--------------------------------------------------------------------------------

n
oDrive : 4 Schrittmotor von Nanotec mit 1600 Stufen/U/M (1/8 Schritt)
o2 Motoren für konstante Spannung und Verdichtung während des Fräsvorgangs auf X-Axis
oFeed durch lange Werkstücke möglich, da es am Ende der X-Achse keinen Riemenantrieb gibt

oGuide-Wege X- und Y-Achse 22 mm / Z-Achse 16mm, geschliffen und mit 61hrc gehärteter Oberfläche
oBall-Lager an beiden Seiten der Trapezspindeln Tr. 12x3 mm Flankenleitung
oTraverse Geschwindigkeit der Schnellzuführung: max. 2500 mm/min
o Auflösung: 0,00187 mm ( 1/8 Schritt )
oUmkehrfehler max.: +/- 30mm ( 0,03mm )

oTable Größe / Klemmfläche: 1050 x 520 mm
oTraverse Pfade: X=720 mm; Y=420 mm; Z= 110 mm
oReferenz- und Endschalter an allen Achsen
oDouble Safety Not-Halt-Taste
oEnergiekette für saubere Verkabelung
oTotal Dinemsions inkl. Motoren: L x B x H = ca. 1070 x 690 x 500mm
oMilling Motorverankerung: Euroneck 43mm
oincl. Software PC-NC oder WIN PCNC Light

oincl. Software ConstruCAM-3D (empfohlener Verkaufspreis 1902.81 EUR)

oModular Frame für universelle Anwendung
oWeight appr. 41 kg
oComplete maschine Includet 4 treiber microstep controller 4x 2,1 Ampere

oEine ca. 30 Minuten lange Einführung während der Abholung und eine unlimierte telefonische Unterstützung sind enthalten.

oEine ca. 2-3 Stunden lange Einführung und Installation von Software auf Ihrem mitgebrachten Notizbuch/PC sowie eine Erklärung der grundlegenden Begriffe von Corel Draw etc. möglich

.
----------------------------------------------------------------------------------------------------------------------------------------------------------------
Technische Daten des mitgelieferten Mikroschrittreglers:

o4-Kanalsteuerung

oPower bis zu 4 x 2,4 A

oMicro pacing 1/8-Step / 1600 Schritte / rev.

o4 Ports für 4 Schrittmotoren

oConnection zum Parallelport oder in DER WIN-PCNC-

Economy oSchutz gegen Hochspannungsspitzen

oE-Stopp-Taste, 2-Wege gesichert

oControl von 2 Power-Consumern bis zu 1200 Watt über Software schaltbar (von WIN PCNC Economy), 230 V, 8A

oPower Supply Relay / Kühlung

oAluminium Kühlkörper / 2 aktive Lüfter 60 & 40mm

oFähigkeit, insgesamt 5 End- und Referenzschalter / Stoppknopf

oPorts Motoren und Steuerleitung durch D-Sub 9-pin.

------------------------------------------------------------------
--------------
