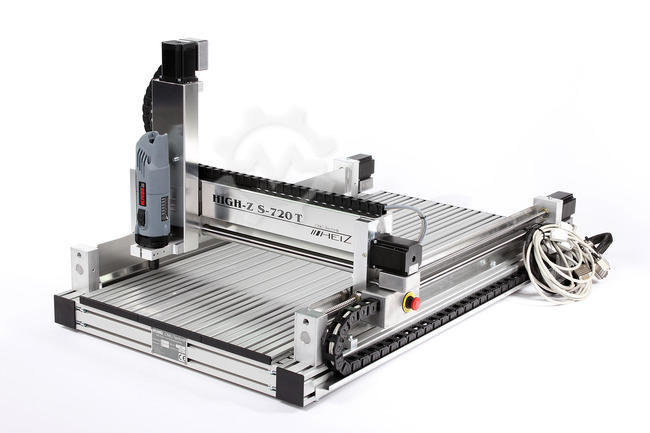

CNC-STEP High-Z S-720/T CNC Holzfräse MDF Laminat HDF Sperrholz Spanplatte

Technische Daten S-720/T

CNC-Gravurmaschine / Fräsmaschine / CNC-Router

Mit dem Kauf der T-Variante des High-Z CNC-Routers erhalten Sie eine bewährte Technologie mit einer gewissen Vereisung des Kuchens in TÜV-zertifizierter Qualität. High-Z/T 3D-cnc-Gravierer wurde für einmal mehr Präzision (Wiederholungspräzision ca. 0,02mm) und speziell für höhere Verfahrgeschwindigkeit konzipiert.

Durch die gebrauchten Kugelschrauben erreichen die High-Z/T cnc Fräsmaschinen eine fantastische Präzision und einen nahezu unermesslichen Rückwimpern von ca. 0,01mm. Gleichzeitig sind hohe Verfahrgeschwindigkeiten bis ca. 108mm / sec. ( 6.500 mm/min ) möglich.

Mit diesen cnc-Maschinen können Sie eine Gravier- und Fräsgeschwindigkeit von ca. 4500 mm/min durchführen. und Express-Reisen bis 6500mm/min.

Hier ist ein Video auf einem unbeladenen Antrieb mit dem neuen High-Z / T.

Diese cnc-maschinen-Serie ist im industriellen Bereich sowie für Arbeiten wie Gravieren, Fräsen, Bohren, Messen, Schneiden und Ausmessen von Systemen wie z.B. Kleben an 3D-Umrissen einsetzbar

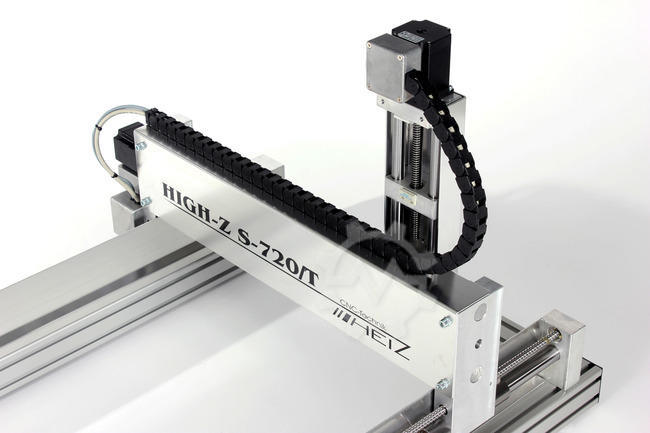

. mit schwarzen Energieketten auf allen Achsen geliefert, was ein besseres Verkabelungsmanagement ermöglicht. Außerdem sind alle cnc-gravurmaschinen mit einem Not-Halt-Knopf ausgestattet. Eine zusätzliche Nothaltestelle finden Sie vor dem Controller.

Grundausstattung aller High-Z CNC-Fräsmaschinen:
Software ConstruCAM-3D limited (ab S-720 und S-400/T ) enthalten !!

Kontaktfreier Referenzschalter und Not-Halt-Taste sowie 22mm dicke Linearführungen und individuell angepasste Schraubmutter

--------------------------------------------------------------------------------

n Motor von Nanotec mit 1600 Stufen/Drehzahl (1/8 Schritt)
o2 Motoren für konstante Spannung und Verdichtung während des Fräsbetriebs auf X-Axis
oGuide Wege X und Y Achse 22 mm / Z Achse 16mm, geschliffen und mit 61hrc gehärteter Oberfläche
oEinspeise durch lange Werkstücke möglich, da es keinen Riemenantrieb am Ende der X-Achse gibt

oBall-Lager an beiden Seiten der Kugelschrauben auf X- und Y-Achse
oTraverse-Geschwindigkeit der Schnellzuführung: max. 7000 mm/min
oTechnische Auflösung : 0,00625 mm ( 1/8 Schritt )
oUmkehrfehler max.: +/- 10m ( 0,01mm )

oTable Größe / Spannfläche: 1050 x 520 mm
oTraverse Pfade: X=720 mm; Y=400 mm; Z= 110 mm
oReferenz- und Endschalter an allen Achsen
oDouble Safety Not-Halt-Taste
oEnergiekette für saubere Verkabelung
oTotal Dinemsions inkl. Motoren: L x B x H = ca. 1070 x 690 x 500mm
oMilling Motorverankerung: Euroneck 43mm
oincl. Software WIN PCNC Light (optional WIN PCNC Economy, USB oder professional)

oincl. Software ConstruCAM-3D limited (empfohlener Verkaufspreis Vollversion 1902.81 EUR)

oModular Frame für universelle Anwendung
oWeight appr. 41 kg
oComplete maschine Includet 4 treiber microstep controller 4 x 3,5 Ampere

oEine ca. 30 Minuten lange Einführung während der Abholung und eine unlimierte telefonische Unterstützung sind enthalten.

oAn ca. 2-3 Stunden lange Einführung und installation von Software auf Ihrem mitgebrachten Notizbuch/ PC sowie eine Erläuterung der grundlegenden Begriffe von Corel Draw etc. auch möglich.

--------------------------------------------------------------------------------

Technische Daten im TÜV-zertifizierten Preiskontrollsystem, maßgeschneidert auf die CNC-Fräsmaschine / CNC-Gravurmaschine:

o 4-Kanal Schrittmotor -CNC-Controller mit aktueller SMD-Technologie

o Hauptspannung 115 - 240 Volt / 47 - 63 Hz.

o Motorstrom 4 x 3,5 Ampere

o Microstep Controller Auflösung 1/10-Schritt / 2000 Schritte

/ Anschlüsse für 4 bürstenlose Motor / Stepper Motor

o Verbindung mit Parallelanschluss und Software WIN PCNC Light, Economy oder USB mit WIN PCNC USB oder

Profi Version. ( Auch möglich:MACH3, USBCNC, NC-Easy LINUX EMC und LINUX CNC und vieles mehr

Stepper-Treibersoftware.)

o inchSleep-Functioninch zur Stromregelung

o Oszillationsmotor-Anschluss 24 Volt durch PWM steuerbar (z.B.: Tangentialmesser) oder
24 Volt konstant für Motor
