CNC-STEP RaptorX-SL1200/S20 D- CNC ROUTER CNC MILLING PANTOGRAFO

Wichtige und herausragende Konstruktionsmerkmale der RaptorX SL Stahl-Basismaschine /Portal

RaptorX-SL1200/S20

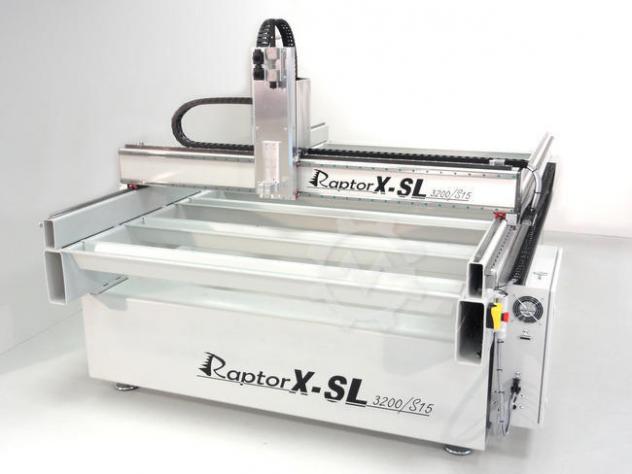

Das Einsatzspektrum der CNC-Fräsmaschine RaptorX- SL ist durch die einstellbare Arbeitsflächenhöhe (variable Brückenfreiheit: 150mm, 300mm oder 400mm) zuzüglich des Verfahrbereichs der Z-Achse von 300mm (ohne zusätzliche Kosten).

Die Z-Achsenstabilität ist ausgezeichnet, so dass Sie so genau auf großen 3D-Objekten arbeiten können, wie man es auf flachen Bleche.

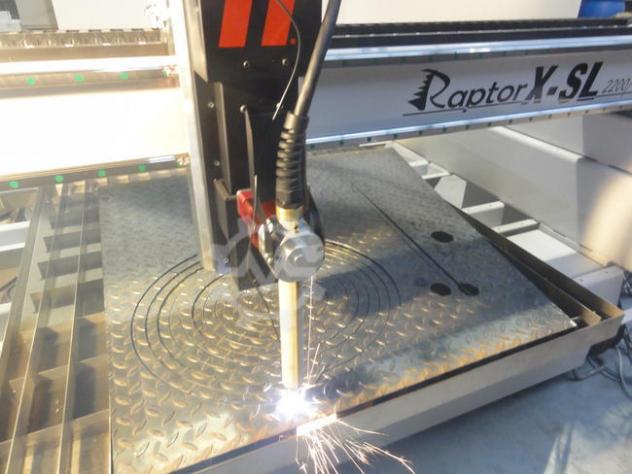

Verwenden Sie das System als Plasmaschneidsystem oder als Wasserstrahlschneidsystem, es ist

möglich, an Werkstücken bis zu einer Höhe von 850mm (Stahlschränke etc.) oder dreidimensionalen Objekten bis zu einer Höhe von ca. 400mm (mit 400m langem Fräser) zu arbeiten.

Diese Fähigkeit ist für Maschinen dieser Größe in der Regel mit einer schichtierten Konstruktionsmethode zur Herstellung großer 3D-Objekte ungewöhnlich.

Angesichts unseres neuen Konzepts, mit einem inchinvisibleinch Motor für die X-Achse zu arbeiten und der bewährten hohen Leistung der gesamten Maschine, werden wir nicht lange auf Nachahmer in der Branche warten müssen, um dieses Design zu kopieren.

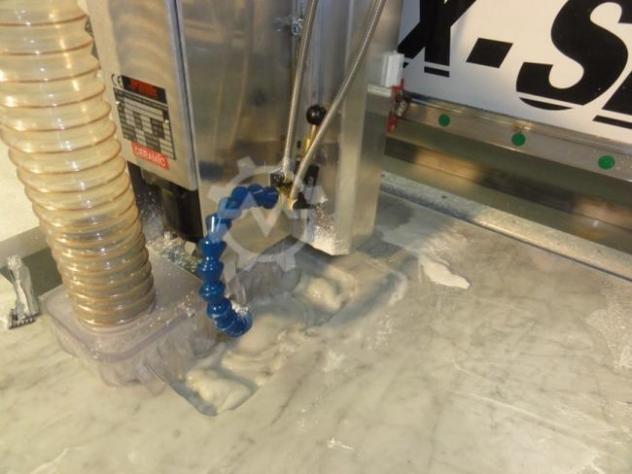

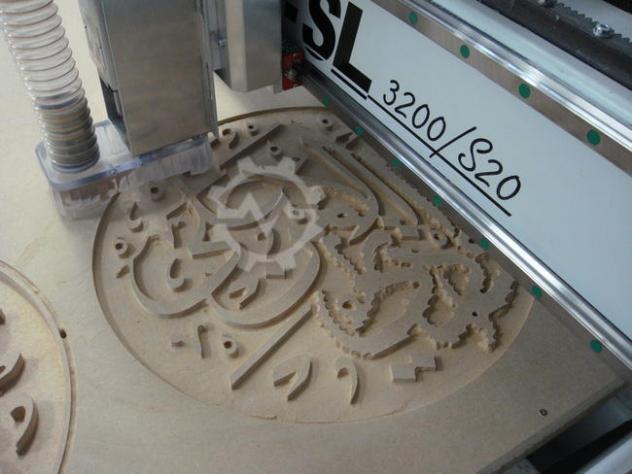

Sehen Sie sich dieses Video an, um einen kleinen Vorgeschmack auf die Leistung/Geschwindigkeit zu erhalten. Hier finden Sie einige weitere Videos von Beispielen, die in Marmor, Holz, Styropor, Aluminium usw. gefräst werden.

Überblick über die Vorteile des RaptorX-SL:
(Achtung! Die Bilder zeigen sowohl große als auch kleinere Maschinentypen)

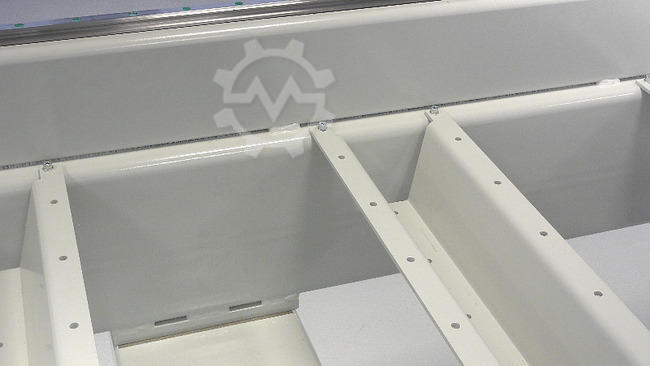

1.Stahlkonstruktion von extrem hoher Torturstabilität von hauptsächlich heiß geformten Stahlprofilen mit einer Plattendicke bis 6,3mm !

2.Höchste Stabilität: Bei einer Brückenlast von 100kg in der Mitte der Y-Achse die Brücke einer 2m breiten RaptorX-Fräsmaschine (Verfahrweg Y 2010mm) das ist nur zwei Hundertstel mm ! Daher können auch Spindeln bis ca. 70kg oder andere schwere Werkzeuge oder Werkzeugköpfe ohne Genauigkeitsverlust des Systems eingesetzt werden !

3.Variabler Arbeitsbereich durch verstellbare Tischstützen (optional, Stückpreis 195 Euro, Stütze bis ca. 200 kg pro Federbein). Abstand unter Brücke 150mm, 300mm oder 400mm wässbar.

4.Das Gerüst ist nach unten hin offen, was das Arbeiten mit hohen Werkstücken (Schaltschränke, Tür- und Fensterrahmen, große dreidimensionale Teile) ermöglicht.

5.Neues Antriebskonzept mit Planetengetriebe. Dies ermöglicht Verfahrgeschwindigkeiten von bis zu 40 Metern (X + Y-Achse) pro Minute (in Kombination mit Mach3, Win PCNC Profi und USB).

6.Hohe Geschwindigkeit bei maximaler Leistung: dreidimensionale Antriebe mit Mach3-Software bis ca. 10 Meter pro Minute (ca. 170 mm pro Sekunde), je nach Konturform. Damit erreicht der RaptorX-SL fast die Leistung einer sonst deutlich teureren Servo-CNC-Fräsmaschine !

7.Unschlagbares Preis-Leistungs-Verhältnis! Überzeugen Sie sich selbst! Demonstrationen täglich nach Absprache!

Schluss endet ein Ende fadenscheiniger Stahlmaschinen aus kaltgezogenen, Papierdünne quadratische Schläuche, die beim Zusammenschweißen anfällig für Verzerrungen sind.

Hergestellt aus hochwertigem wärmebehandeltem Stahl, der Rahmenkonstruktion und 9,4 Amp Brushless Antriebsmotoren, die über 900 Ncm Haltemoment erzeugen, bieten sehr zuverlässige und stabile Plattformen, die in ihrem Preis-Leistungs-Verhältnis unschlagbar sind.

Traverse-Geschwindigkeiten von bis zu 40 Metern pro Minute erreicht werden kann. Dies zeigt die hohe Qualität und Leistungsfähigkeit unserer Maschinen.

bei uns erwerben Sie sorgfältig durchdachte Technik mit der notwendigen Motorsteuereinheit sowie hochwertige Software im Paketpreis.

Für die Gegenwart, Die Standardmaschinen werden in sechs verschiedenen Fahrgrößen von 1200 x 1510 x 300mm bis 3200 x 2010 x 600
mm

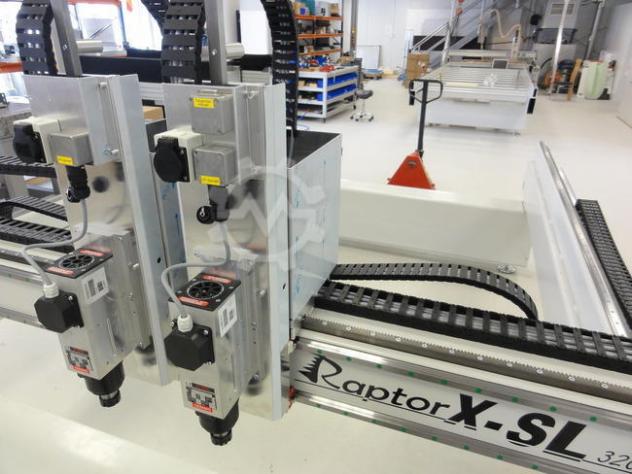

kundenspezifische Maschinen mit doppelter Z-Achse etc. bis zu einer Fahrgröße von 17.500 x 3010mm !!

Hier finden Sie Anwendungen mit Videos, Fotos und Berichten der RaptorX-3D-CNC Fräsmaschine.

Die feine Unterscheidung:
<
