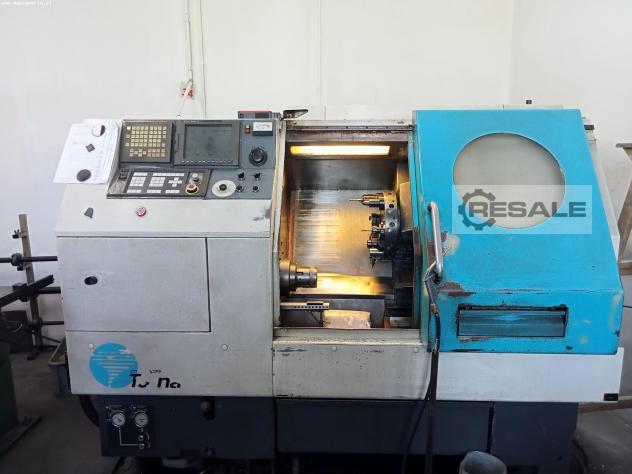

CNC Drehzentren COLCHESTER TORNADO 110

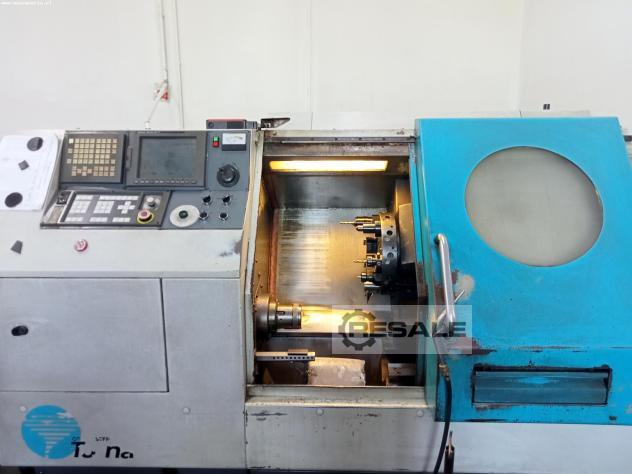

CNC Drehzentrum COLCHESTER TORNADO 110 wurde 1998 in England gebaut. Die Maschine, die für die Präzisionsbearbeitung von Werkstücken mit einem maximalen Durchmesser von 420 mm ausgelegt ist, verfügt über einen vollständig beleuchteten Arbeitsraum, der unter anderem einen Revolver mit 12 Positionen und eine extrem leistungsstarke Spindel umfasst. Das um 60° geneigte Bett sorgt für eine ausgezeichnete Stabilität des Prozesses, selbst bei den größten Herausforderungen. Darüber hinaus ermöglicht die intuitive CNC-Steuerung GE FANUC Series 21i-T die Erstellung fortschrittlicher Bearbeitungsprogramme in nur wenigen Schritten. Die CNC Drehmaschine TORNADO 110 wiegt 2400 kg.

Technische Daten der Metalldrehmaschine COLCHESTER TORNADO 110

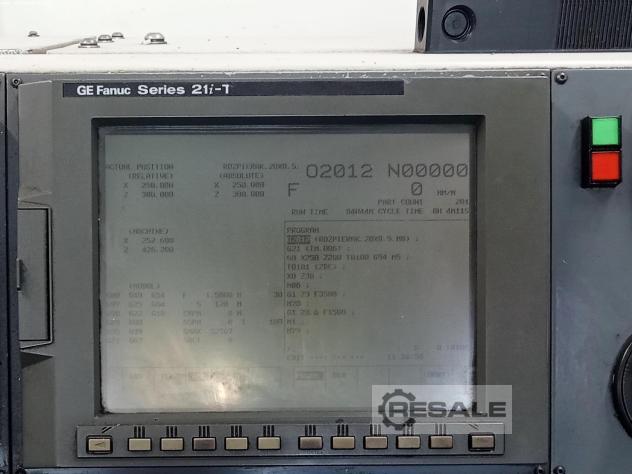

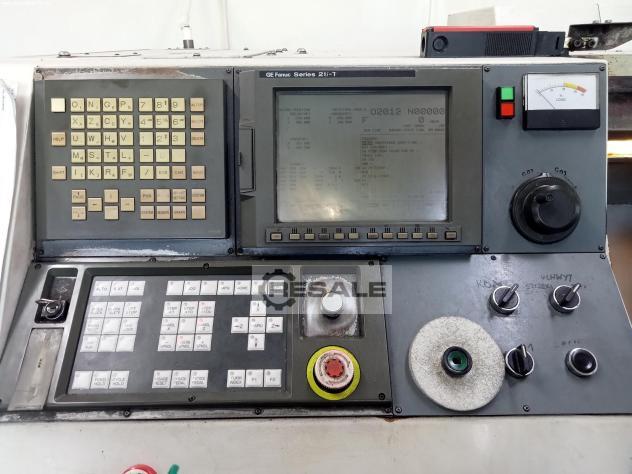

- CNC-Steuerung: GE FANUC Series 21i-T
- Vorschub in der X/Z-Achse: 310/416 mm
- Eilgang in der X/Z-Achse: 15/20 m/min
- Belastung in der X/Z-Achse: 2,51/3,77 kN
- Drehdurchmesser über Bett: 420 mm
- Drehdurchmesser über Schlitten: 280 mm
- Maximaler Drehdurchmesser: 186 mm
- Maximale Spindeldrehzahl: 4000 U/min
- Spindelleistung (Dauerbetrieb / für 30 min): 7,5/11 kW
- Spindeldurchmesser: 170 mm
- Durchmesser der Spindelbohrung: 61 mm
- Innendurchmesser des vorderen Lagers: 90 mm
- Spindelende: A2-5

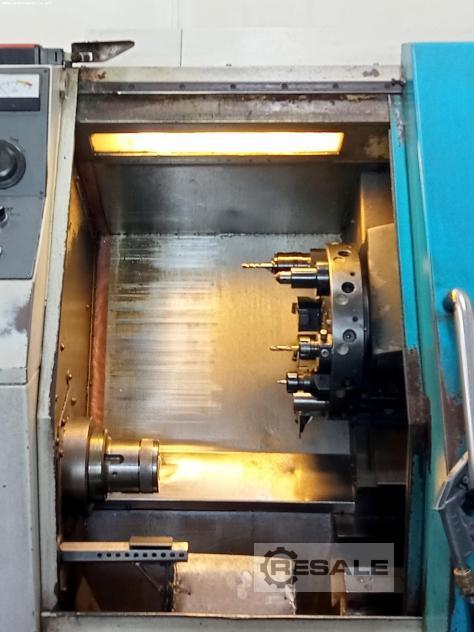

- 12-Positionen-Revolver
- Werkzeugaufnahme: VDI 3425/30
- Durchmesser der Revolverscheibe: 340 mm
- Querschnitt des Drehmeißels: 20×20 mm
- Maximaler Durchmesser der Bohrstange: 32 mm
- hydraulische Reitstockpinole-Verlängerung
- Durchmesser der Reitstockpinole: 63 mm
- Verlängerung der Reitstockpinole: 125 mm
- Reitstockpinole mit Konus: MT4
- Abstand zwischen Spindelachse und Boden: 875 mm
- Bettneigung: 60°
- Breite des Querschlittens: 210 mm
- Arbeitsraum-Beleuchtung
- Fassungsvermögen Kühlmitteltank: 63 l
- Kühlmitteldurchfluss (bei 2,5 bar): 25 l/min
- installierte Leistung: 35 kVA
- Stromversorgung: 3x 380 V; 50 Hz
- Platzbedarf: 3,1 m2
- Gewicht der Maschine: 2400 kg
