COLOMBO AGOSTINO 225.400 Coil-Präge- und Stanzanlage

Coil-Präge- und Stanzanlage COLOMBO AGOSTINO 225.400 wurde 2006 in Italien von Colombo Agostino S.p.A. gebaut. Ihre umfangreichen Bearbeitungsmöglichkeiten und ihre hohe Zuverlässigkeit machen sie zu einer ausgezeichneten Wahl für die Serienproduktion von Komponenten, wie z. B. Waschmaschinenteile oder Automobilteile. Der Produktionsprozess läuft dank eines Hochgeschwindigkeitszuführungssystems vollautomatisch ab. Es wickelt die Bleche vom Coil zur Arbeitsstation ab, die mit Präzisionswerkzeugen ausgestattet ist, die mit einer maximalen Kraft von 400 Tonnen arbeiten. Die monolithische Bauweise der Maschine gewährleistet zudem eine hohe Lebensdauer und einen stressfreien Betrieb. Die Coil-Stanzmaschine COLOMBO AGOSTINO hat ein Gewicht von 75000 kg.

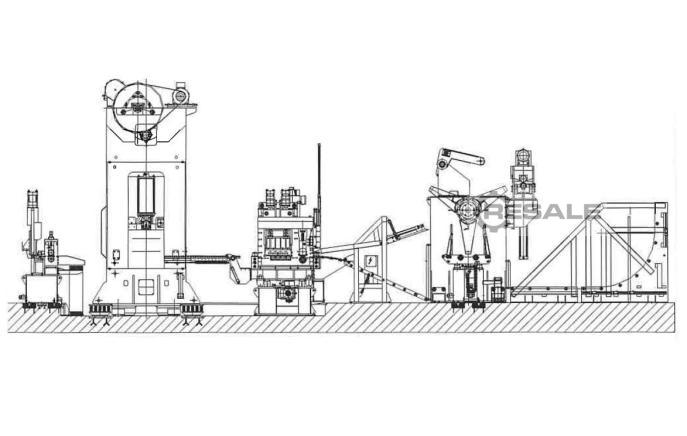

Die Coil-Stanzanlage ist komplett und besteht aus den folgenden Maschinen:

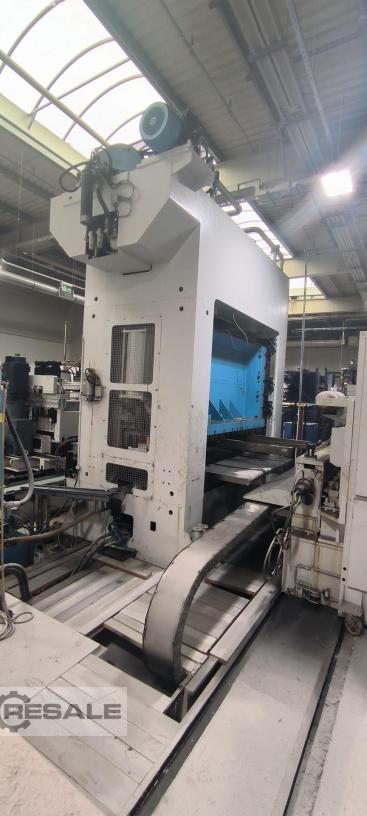

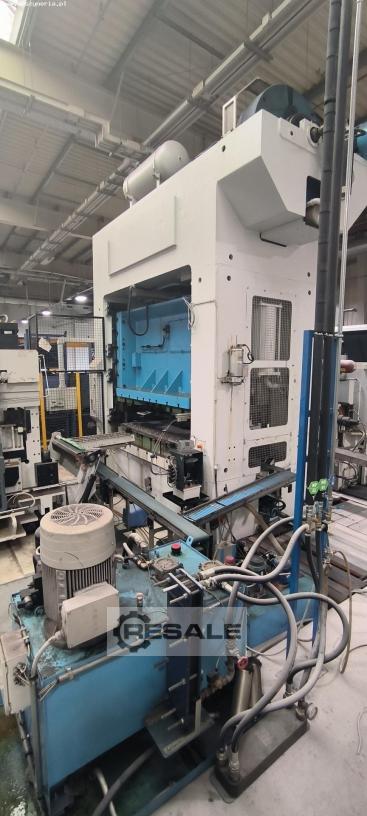

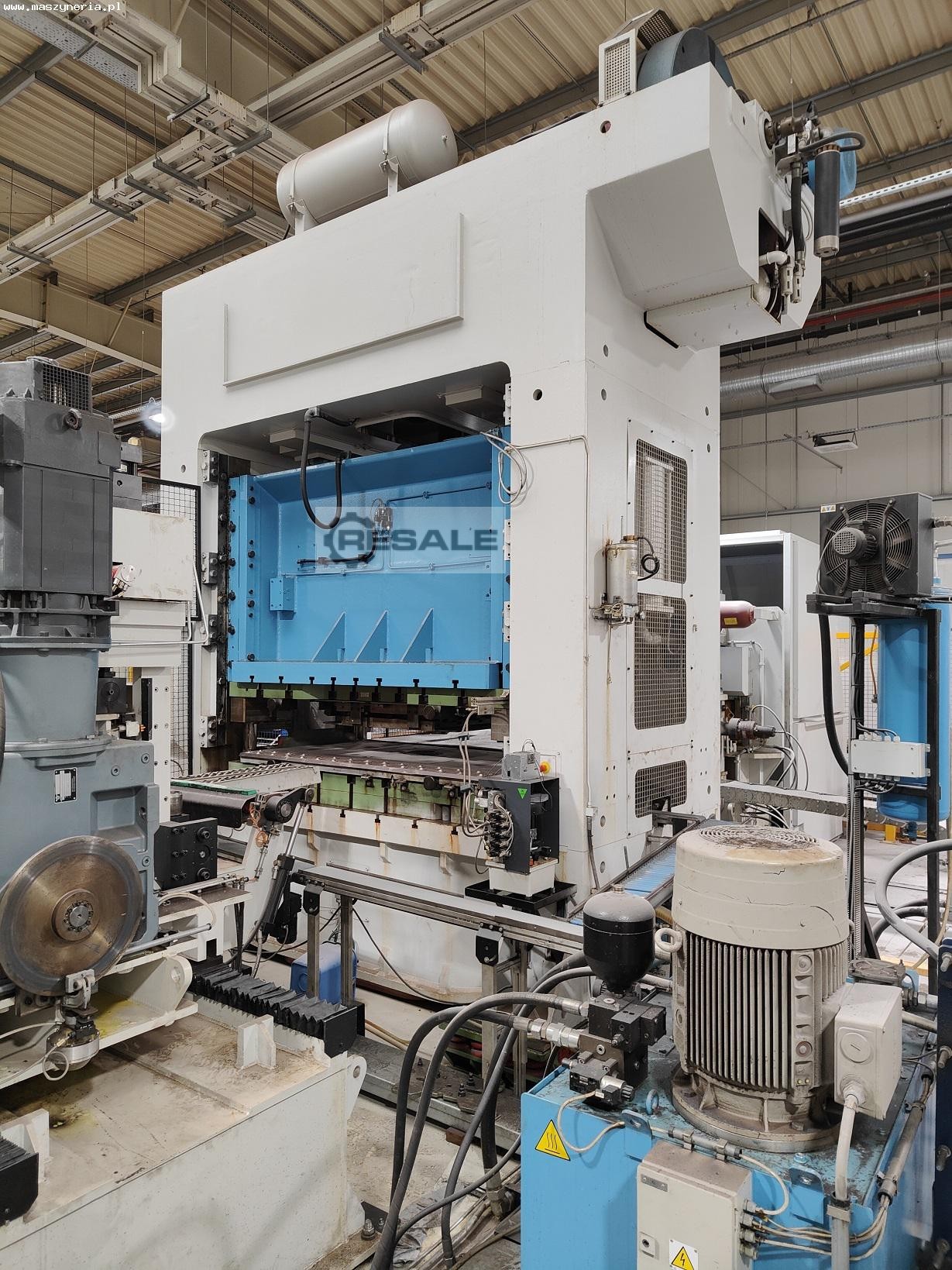

– Exzenterpresse 400 t: COLOMBO AGOSTINO
– Abwickelhaspel: DEF CT 3/128
– Coil-Hubtisch
– Blechrichtmaschine RA 3000/4-8/120 AR ZZ F.D. mit Rollenbahn
– Tafelscheren

Technische Daten der mechanischen Presse COLOMBO AGOSTINO 225.400
- maximale Presskraft: 400 t (4000 kN)
- Anzahl der Schieberhübe (Dauerbetrieb): 13-30/min
- Schieberhublänge: 200 mm
- Schieberhubverstellung: 300 mm
- maximale Werkzeuggröße (L x B x H): 1600 x 2500 x 700 mm
- Maximales Werkzeuggewicht: 7000 kg
- Kurbelwellenanschlagposition: oberer Totpunkt (OT)
- Maximale Schwungrad-Drehzahl: 489 U/min
- Nominale Position des unteren Totpunkts: 12 mm
- Sicherheitsabstand: 260 mm
- Anhaltezeit: 0,15 s
- Luftdruck: 5-6 bar
- installierte Leistung: 40 kW
- Spannungsversorgung: 400 V; 50 Hz
- Nettogewicht der COLOMBO AGOSTINO 255.400 Maschine: 75000 kg

Technische Daten des Blechzuführsystems CISAM IMPIANTI
Allgemeine Daten
- Anzahl der Achsen: 2 (X,Y)
- Materialart: warm- und kaltgewalzter Stahl
- maximale Banddicke: 7 mm
- minimale Banddicke: 1,5 mm
- maximale Bandbreite: 1300 mm
- minimale Bandbreite: 150 mm
- Geräuschpegel: 79 db(A)

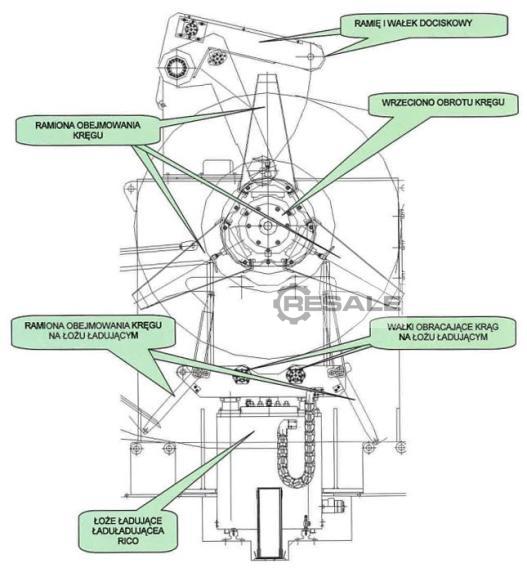

Abwickelhaspel DEF CT 3/128
- Nutzlast: 13000 kg
- maximaler Coil-Innendurchmesser: 610 mm
- minimaler Coil-Innendurchmesser: 508 mm
- Äußerer Coildurchmesser: 1800 mm

Coil-Hubtisch
- Hubhöhe: 600 mm
- Vorschub: 2500 mm

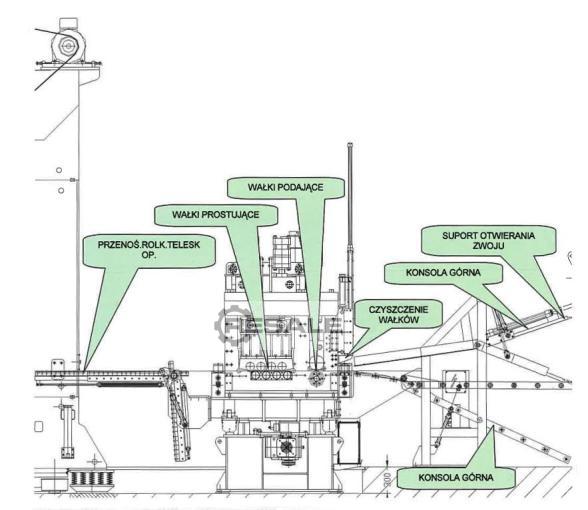

Blechrichtmaschine RA 3000/4-8/120 AR ZZ F.D.
- Vorschub in der X-Achse: 1-9999,9 mm
- Vorschub in der Y-Achse: ± 500 mm
- Vorschubgeschwindigkeit: 66 m/min
- langsamer Hub: 1250 mm
- Anzahl der Vorschubwalzen: 2
- Durchmesser der Vorschubwalzen: 180 mm
- Anzahl der Richtwalzen: 8
- Durchmesser der Richtwalzen: 82 mm
- maximaler Scheibendurchmesser: 600 mm
- Minimaler Scheibendurchmesser: 170 mm
