COMI RICO CCL 1900 x 900 -13T-AB Thermoformmaschinen

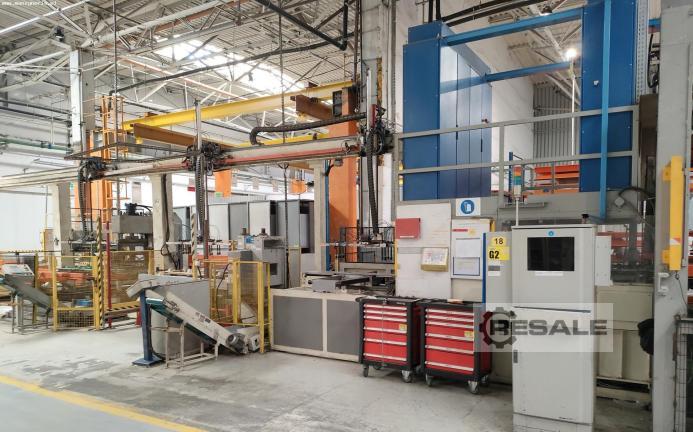

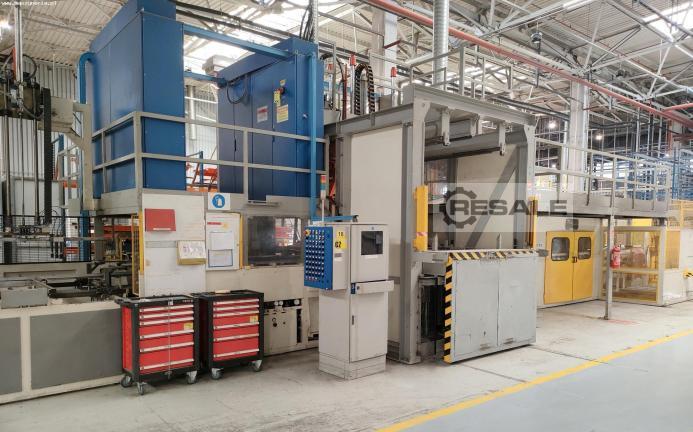

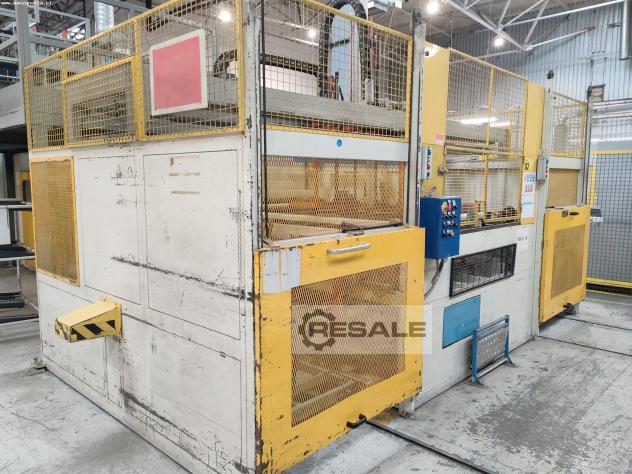

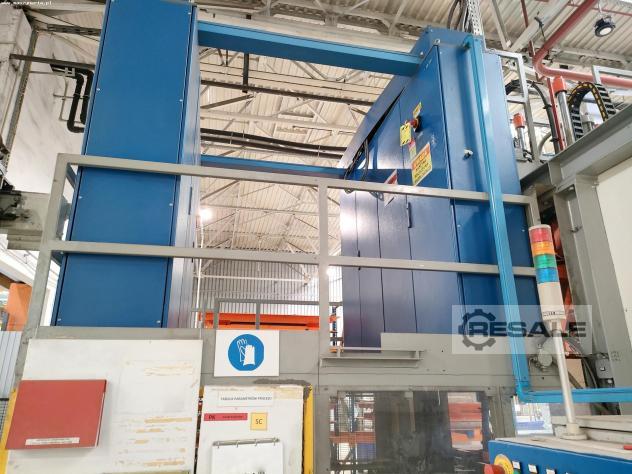

Tiefziehmaschine COMI RICO CCL 1900 x 900 -13T-AB wurde 1988 in Italien hergestellt. Die Tiefziehlinie, bestehend u.a. aus einer Heizstation, einer Wulstlichtschranke und einem Formteilförderer, ist für die vollautomatische Produktion von übergroßen Teilen im Tiefziehverfahren konzipiert.

Die Thermoformmaschine COMI RICO CCL 1900 x 900 -13T-AB ist mit einem Messgerät zur Messung der Plattendicke ausgestattet, um zu verhindern, dass versehentlich zwei Platten gleichzeitig aus dem Paket entnommen werden. Die Platten gelangen mit Hilfe von Transportgreifern, die von Pneumatikzylindern betätigt werden, zu den einzelnen Arbeitsstationen, d.h. der Vorwärmstation, die aus zwei gegenüberliegenden Platten besteht, der Plastifiziervorwärmstation und der Formeinheit.

In der Formeinheit findet der Tiefziehvorgang statt, bei dem eine BOTTINI GIANNI-Presse mit oberem und unterem Schiebetisch das tiefgezogene Werkstück mit einer Kraft von 13 Tonnen ausstößt. Die Luftzufuhr wird durch eine Wölbungslichtschranke in der Formeinheit unterbrochen, die die Platte aufbläst, um sie vorzustrecken. Am Ende des Produktionsprozesses fährt die Thermoformanlage das geformte Teil aus der Arbeitsstation. Wenn das Formteil fehlerhaft ist, wirft die Maschine es in Richtung des Arbeitsplatzes des Bedieners aus. Ist das Formteil hingegen in Ordnung, wird es auf ein Förderband gelegt, das es in den Auswurfbereich befördert. Das Gesamtgewicht der Maschine beträgt 29000 kg.

Technische Daten der Thermoformanlage COMI RICO CCL 1900×900 -13T-AB
- Arbeitstischfläche (L x B): 1900 x 900 mm
- maximale Plattengröße (L x B): 2020 x 990 mm
- minimale Plattengröße (L x B): 800 x 520 mm
- maximale Formhöhe: 850 mm
- Maximale Formteilhöhe: 600 mm
- maximale Höhe des Plattenstapels: 700 mm
- Maximale Höhe des Plattenstapelträgers: 180 mm
- Kraft des Obertisches auf die Form: 13 t
- Kraft des unteren Tisches auf die Form: 13 t
- Hub des Obertisches auf der Form: 800 mm
- Unterer Tischhub auf der Form: 850 mm
- maximaler innerer Scharnierabstand: 1920 x 920 mm
- minimaler innerer Scharnierspalt: 700 x 450 mm
- Scharnieröffnung während der Formgebung: 650 mm
- Heizleistung oben: 63 kW
- Heizleistung unten: 57,75 kW
- Fassungsvermögen des Vakuumtanks: 6 atm
- Durchflussmenge der Vakuumpumpe: 255 m3/h
- Betriebsdruck der Hydraulik (Öl): 70/140 atm
- Luftverbrauch pro Zyklus: 950 Nl
- installierte Leistung: 304 kW
- Spannung: 3x 380 V
- Abmessungen (L x B x H): 16100 x 5800 x 4950 mm
- COMI-Maschinengewicht: 29000 kg

Ausstattung der Tiefziehmaschine RICO CCL 1900×900 -13T-AB
- PLC-Steuerung
- Presse: BOTTINI GIANNI
- Kühlaggregat: STULZ EVE14 A1 220
- automatischer Plattenanleger mit zwei Paletten
- Temperaturregler
- automatischer formeinlaufverteiler
- automatische form- und rahmenverriegelung
- Universalrahmen
- Förderband für Fertigteile
- Entformungsplatte
- Kühlschlange
- Zentralschmierung

Im Jahr 2007 wurde die Tiefziehanlage RI.CO SL 1900×900-13 TON A/B überarbeitet und an die neuen Normen angepasst.
