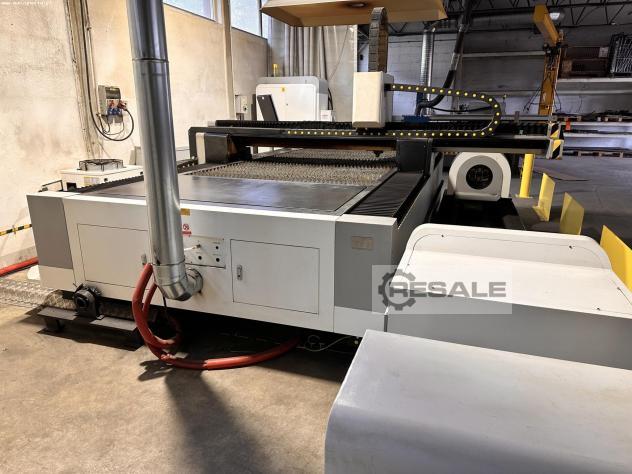

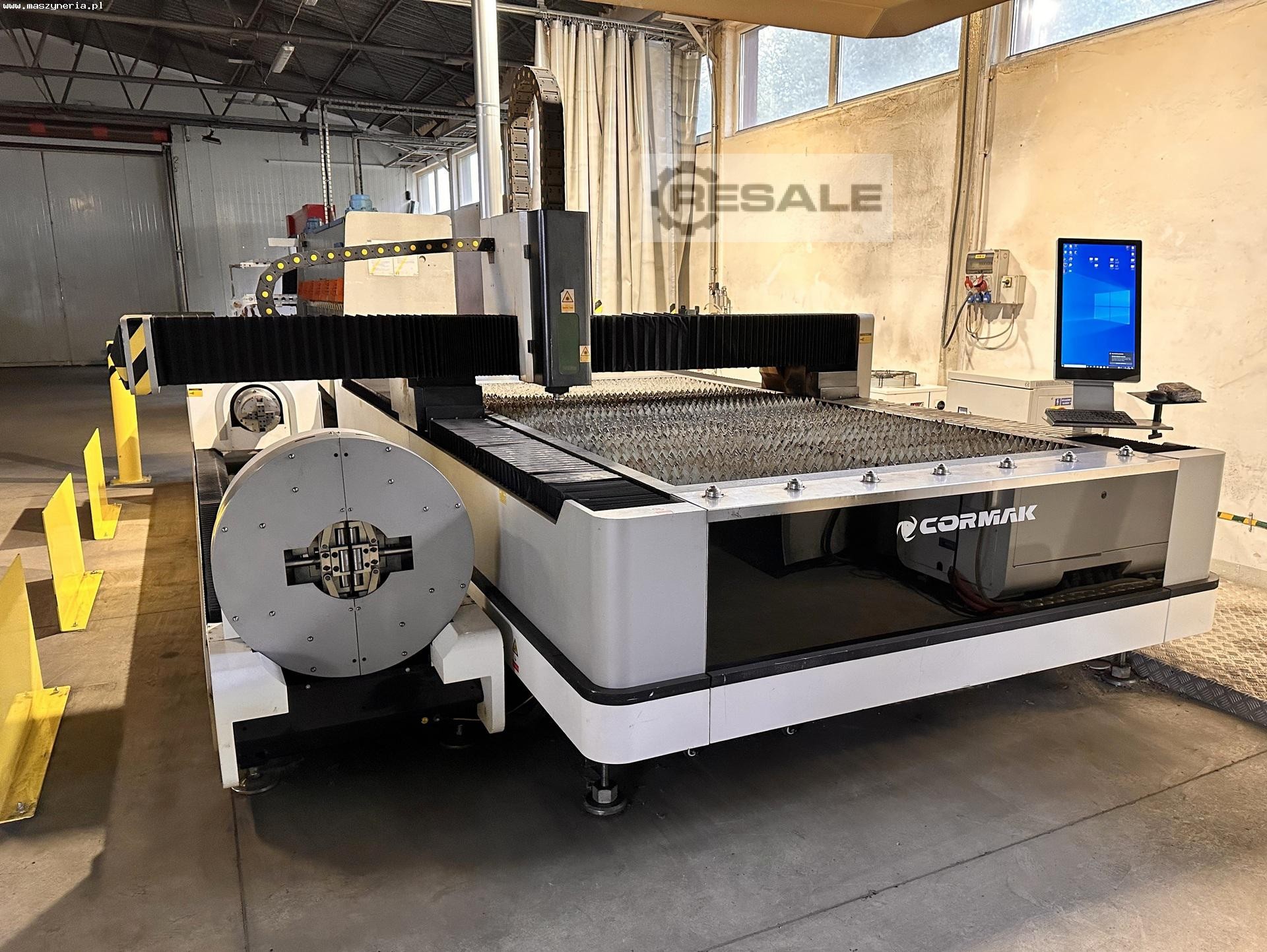

CORMAK LF3015LNR CNC Laserschneidanlagen

Laserschneidmaschine CORMAK LF3015LNR wurde 2021 von der polnischen Firma CORMAK gebaut. Die Maschine, die für das Präzisionsschneiden von Rohren, Blechen und Profilen konzipiert ist, nutzt die fortschrittliche FIBER-Technologie, um auch die härtesten Materialien in verschiedenen Dicken zu bearbeiten. Diese Technologie ist eine wesentlich kostengünstigere Alternative zu CO2-Maschinen ähnlicher Leistung und garantiert gleichzeitig niedrige Betriebskosten und einen störungsfreien Betrieb über viele Jahre hinweg.

Die Werkstücke werden mit einem zuverlässigen RAYTOOLS-Schneidkopf mit Autofokus und Schutzglas bearbeitet. Er bewegt sich auf einem verschiebbaren Portal aus Flugzeugaluminium. Die installierte Software stellt die Fokuslinse automatisch von -10 mm bis +10 mm ein, zehnmal schneller als die manuelle Standardeinstellung. Sowohl die Kollimatorlinse als auch die Fokuslinse sind mit einem Kühlkörper ausgestattet, um die Temperatur des Schneidkopfes zu reduzieren und so seine Lebensdauer zu verlängern. Auf diese Weise erreicht der Faserlaser LF3015LNR höchste Schnittqualität und Präzision.

Die innere Struktur des Maschinenbetts besteht aus einer Reihe von miteinander verschweißten Rechteckrohren, in denen Versteifungen angebracht sind. Diese Lösung zielt darauf ab, die Gesamtfestigkeit und Stabilität der Maschine zu erhöhen und gleichzeitig Vibrationen und Bettverformungen während der Bearbeitung zu vermeiden. Außerdem wurde außerhalb des Standardarbeitsbereichs eine automatische Unterstützung für das Schneiden von Rohren angebracht. Zur umfangreichen Ausstattung gehören unter anderem eine IPG-Laserquelle, die CypCut-Software und Komponenten renommierter Marken (YASKAWA, SCHNEIDER). Der fiber laser CORMAK wiegt 5500 kg.

Technische Daten der Laserschneidmaschine CORMAK LF3015LNR
- Bearbeitbare Materialien: Schwarzstahl, Edelstahl, Kupfer, Messing, Aluminium, Titan
- Laserleistung: 1,5 kW (1500 W)

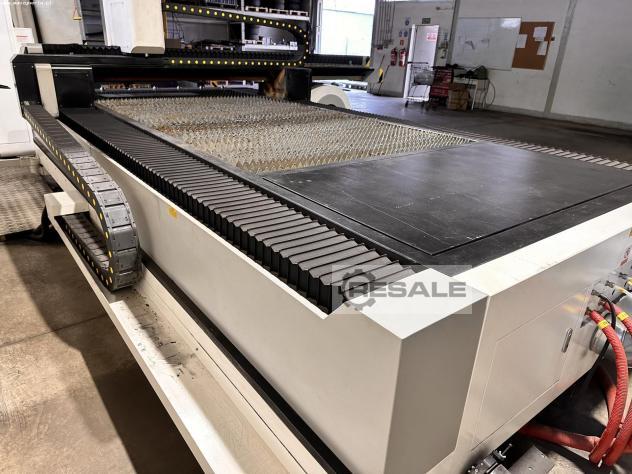

- Abmessungen des Arbeitstisches (L x B): 3000 x 1500 mm
- maximale Arbeitsgeschwindigkeit: 120 m/min
- Positioniergenauigkeit: ± 0,02 mm/m
- Maximale Achsenbeschleunigung: 1.5 G
- Wellenlänge: 1.064 μm
- Betriebsstunden der Laserquelle: ca. 366 h

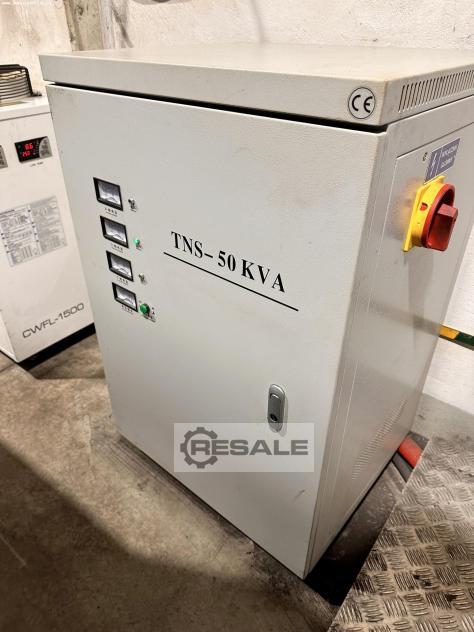

- Spannungsversorgung: 400 V; 50 Hz
- Abmessungen (L x B x H): 5315 x 3930 x 1950 mm
- Gewicht der CORMAK LF3015LNR Maschine: 5500 kg

Ausstattung des Lasers LF 3015 LNR
- Software: CypCut

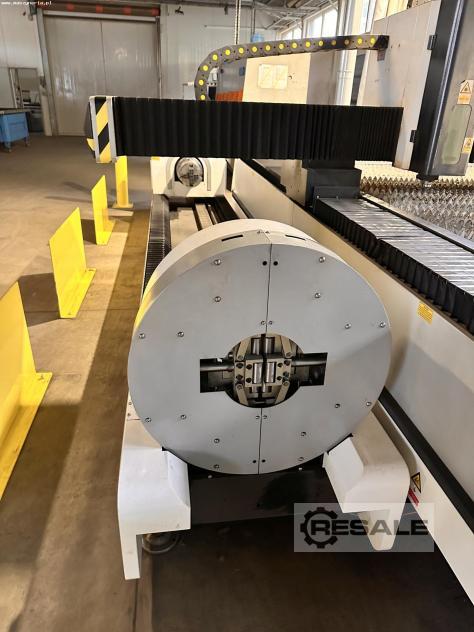

- automatischer Support für die Rohrbearbeitung
- RAYTOOLS Schneidkopf mit Autofokus und Sicherheitsglas

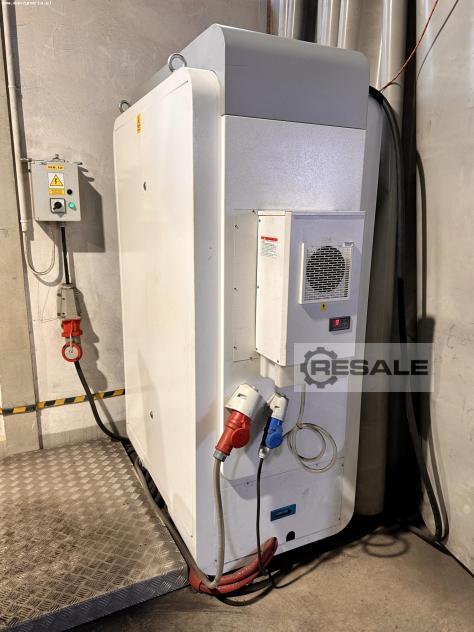

- Laserquelle: IPG
- Kühlvorrichtung (Chiller): TEYU CWFL-1500AN
- Kamera zur Prozessbeobachtung
- Servomotoren: YASKAWA
- Getriebe: NEGURAT Germany
- pneumatische Komponenten: SMC Japan

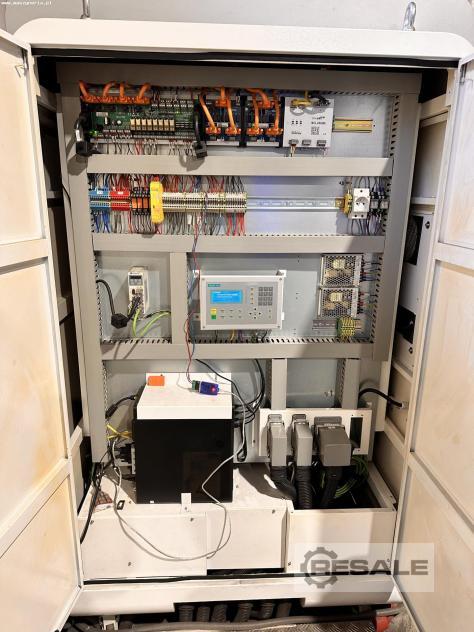

- elektronische Bauteile: SCHNEIDER
- Räder und Zahnräder: ATLANTA Antriebssysteme
- Linearführungen: HIWIN
- Kugelumlaufspindeln: TBI Taiwan
