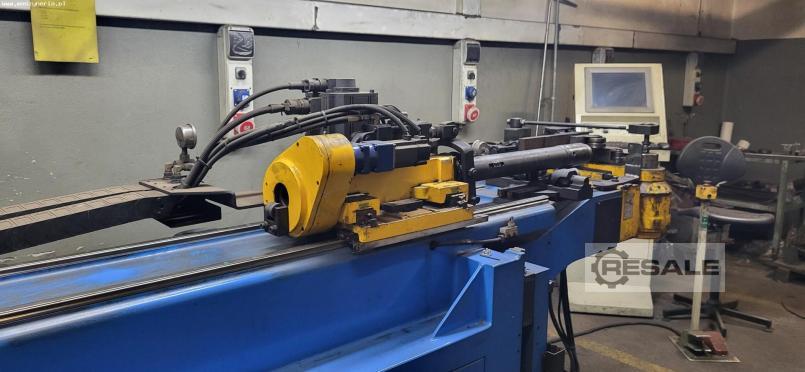

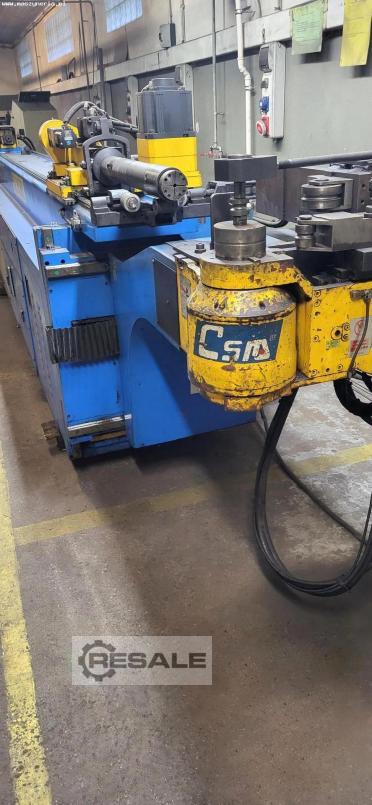

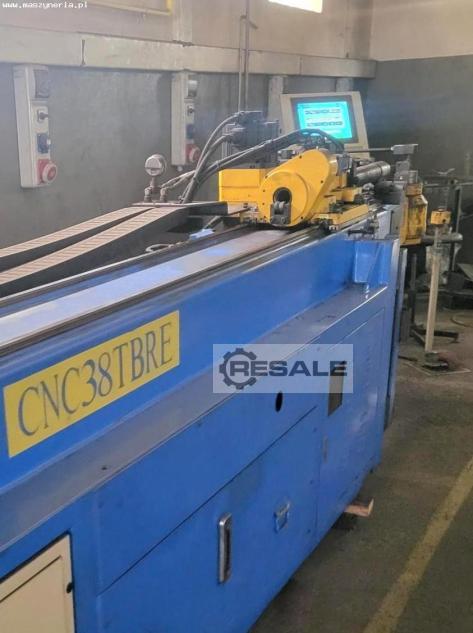

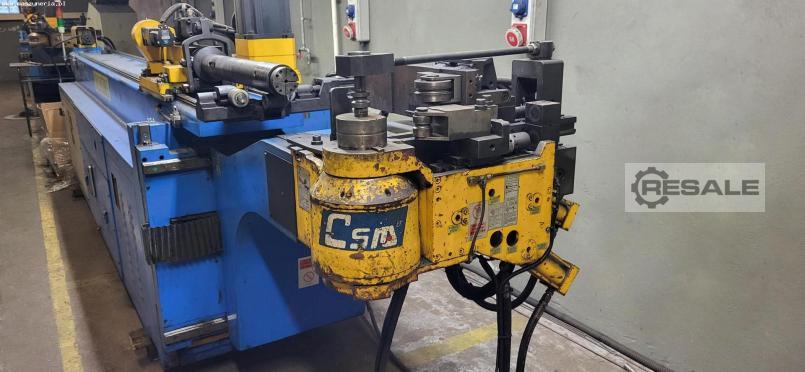

Rohr- und Profilbiegemaschine CSM CNC38TBRE wurde 2008 in China von
der Firma CHIAO SHENG MACHINERY CO., LTD. hergestellt. Die Maschine
ist für das Präzisionsbiegen von Rohren, Profilen und Stangen mit
einem maximalen Durchmesser von 38 mm ausgelegt. Sie ermöglicht die
Fertigung von Bauteilen mit unterschiedlichen Formen und Biegeradien,
die in vielen Branchen zum Einsatz kommen.
Ein maximaler Biegewinkel von 190° in Verbindung mit einem großen
Bereich an Biegeradien ermöglicht sowohl enge Biegungen als auch die
Herstellung von Werkstücken mit größeren Biegeradien. Die
Biegegenauigkeit von ±0,01° gewährleistet eine hohe Präzision und
Wiederholgenauigkeit der Werkstücke. Die CSM CNC38TBRE ist mit einer
intuitiven CNC-Steuerung ausgestattet, die den täglichen Betrieb der
Maschine erleichtert. Das Steuerungssystem verfügt über eine große
Speicherkapazität, sodass zahlreiche Anwenderprogramme gespeichert
werden können. Die Rohrbiegemaschine CSM CNC38TBRE wiegt 2500 kg.
Technische Daten der Rohrbiegemaschine CSM CNC38TBRE
- CNC-Steuerung
- maximaler Außenrohrdurchmesser (S=40 kgf/mm2): 38,1x1,8 mm
- Biegeleistung (Rundrohr, Nichteisenmetall, S=25 kgf/mm2): 38,1x3
mm
- Biegeleistung (Rundrohr, Edelstahl, S=60 kgf/mm2): 38,1x1,2 mm
- Biegeleistung (Vierkantrohr, Baustahl, S=40 kgf/mm2): 30x1,5 mm
- Biegeleistung (Rundstange, Baustahl, S=40 kgf/mm2): 20 mm
- Maximaler Biegewinkel: 190°
- Biegeradius: 25-150 mm
- Biegeradius (Vierkantrohr): 25-130 mm
- Maximaler Unterschied zwischen zwei Radien: 50 mm
- Maximale Walzleistung (S=40 kgf/mm2): 38x1,8 mm
- Walzradius: ≥ 7D mm
- Biegegeschwindigkeit (D.O.B.): 166°/s
- Biegegenauigkeit (D.O.B.): ± 0,01°
- Vorschubgeschwindigkeit (D.B.B.): 730 mm/s
- Vorschubgenauigkeit (D.B.B.): ± 0,01 mm
- Drehgeschwindigkeit (P.O.B.): 320°/s
- Drehgenauigkeit (P.O.B.): ± 0,01°
- Arbeitshöhe: 1100 mm
- Höhe der Werkzeugmittellinie: 28 mm
- Werkzeuge
- Fassungsvermögen des Hydrauliktanks: 130 l
- Hydraulikdruck: 100-140 kgf/cm2
- Leistung des Hydraulikmotors: 2,2 kW
- Gesamtleistung: 12,5 kW
- Abmessungen (L x B x H): 5200 x 900 x 1400 mm
- Gewicht der Maschine CSM: 2500 kg
Polen
