x-Weg: 1.600 mm
y-Weg: 1.250 mm
z-Weg: 1.000 mm
Steuerung:
HEIDENHAIN iTNC530
NC Rundtisch: :
Aufspannfläche: Ø 1.500
x 1.250 mm
Auflösung der C-Achse: 0,001 °
Werkstückgewicht
max.: 4.000 kg
Universal-NC-Fräskopf: -
B-Achse: stufenlos
+ 180 / - 7 °
Auflösung: 0,001 °
max. Leistung ED 40 %: 28
kW
Drehzahlbereich, stufenlos: 20 - 18.000 min-1
Vorschub,
Eilgang:: -
Vorschübe x/y/z - stufenlos: 0 - 15.000
mm/min
Eilgänge in X/Y/Z: 60.000 mm/min
Werkzeugmagazin: -
Anzahl Werkzeugplätze: 60 St
Werkzeugaufnahme: HSK-63 DIN
69893 Form A
Betriebsspannung: 3 x 400 V
Betriebsfrequenz: 50
Hz
Maschinenabmessungen: -
Platzbedarf: ca. 8,8 x 8,8 x 3,5
m
Maschinengewicht ca,: 35.000 kg
Ausstattung /
Zubehör

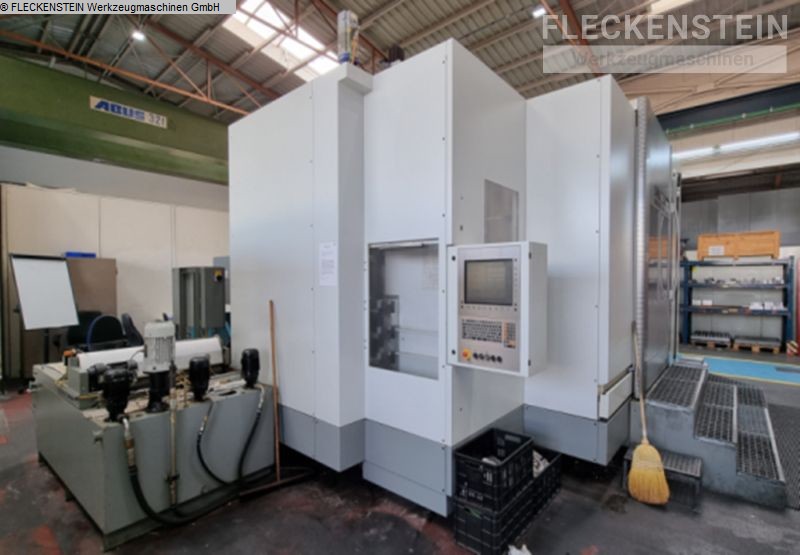

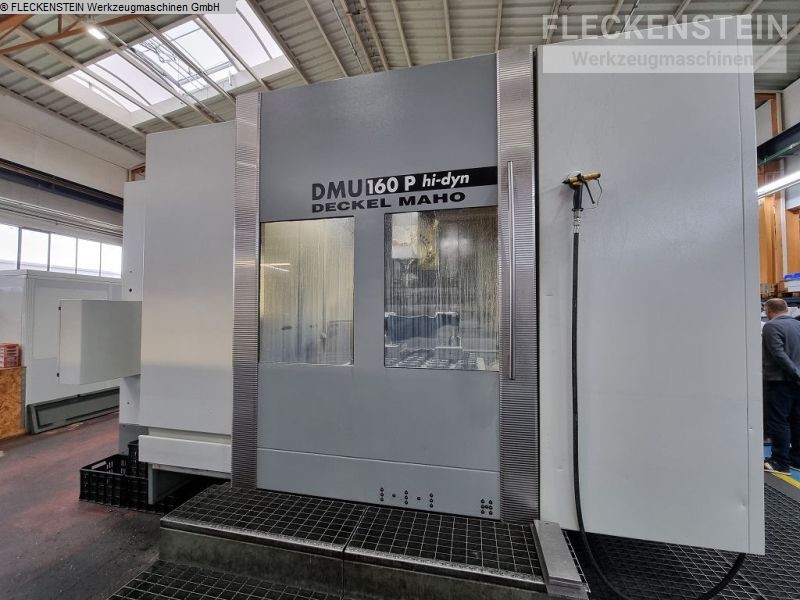

Vielseitiges 5-Achs Universal-Bearbeitungszentrum
mit NC-Rundtisch, Werkzeugmagazin und großzügiger Beladetüre an der
Frontseite
• NC-Schwenk-Fräskopf mit Motorspindel
18.000 U/min für 5-Achs Simultanbearbeitung
• 3D
CNC-Steuerung HEIDENHAIN iTNC530
• Spindelkonus HSK 63 mit
innerer Kühlmittelzufuhr (IKZ)
• Direkte Wegmesssysteme
(Glasmaßstäbe in allen drei Achsen)
• Betriebsart 4
• Werkzeugmagazin 60-fach mit automatischem Wechsler
•
Schwenkbares Bedienpult für Maschinenbediener
•
Absauganlage für Öl-/Emulsionsnebel mit Abscheider
•
Späneförderer mit Seitentank und Hebepumpe zum
Kühlmitteltransport
• Kühlmittelanlage mit Bandfilter und
großzügigem Tank, ausgestattet mit Hochdruckpumpe 40bar zur
Bereitstellung der inneren Kühlmittelzufuhr
• Elektronisches
Handrad Heidenhain HR410
• Rotationssichtscheibe
•
Elektronischer 3D Infrarot-Messtaster Hexagon m&h IRP 25.10 mit
Empfängereinheit
• Spänespülpistole
• 3 St.
Aufstellelemente
• Brankamp Kollisionsüberwachung
•
Zweites Bedienterminal am Werkzeugmagazin
• Sehr gepflegter
Zustand aufgrund des vergangenen Premium-Service und Wartungsvertrag
mit dem Maschinenhersteller
Die Daten
fü, dieses Inserat wurden erstellt mit ModulMWS - die
Maschinenverwaltung von LogoTech oHG.
Deutschland
Lager Kleinostheim
