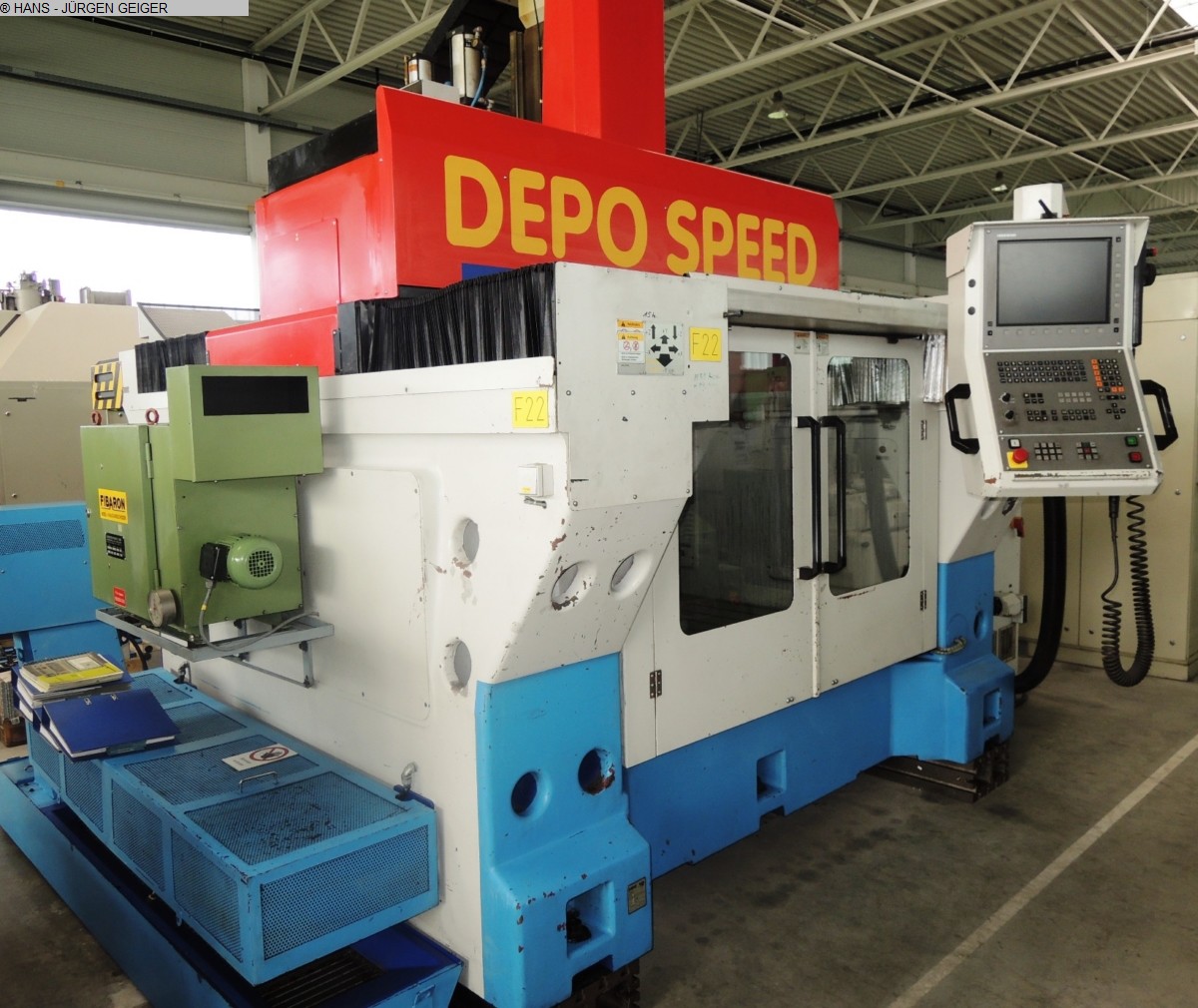

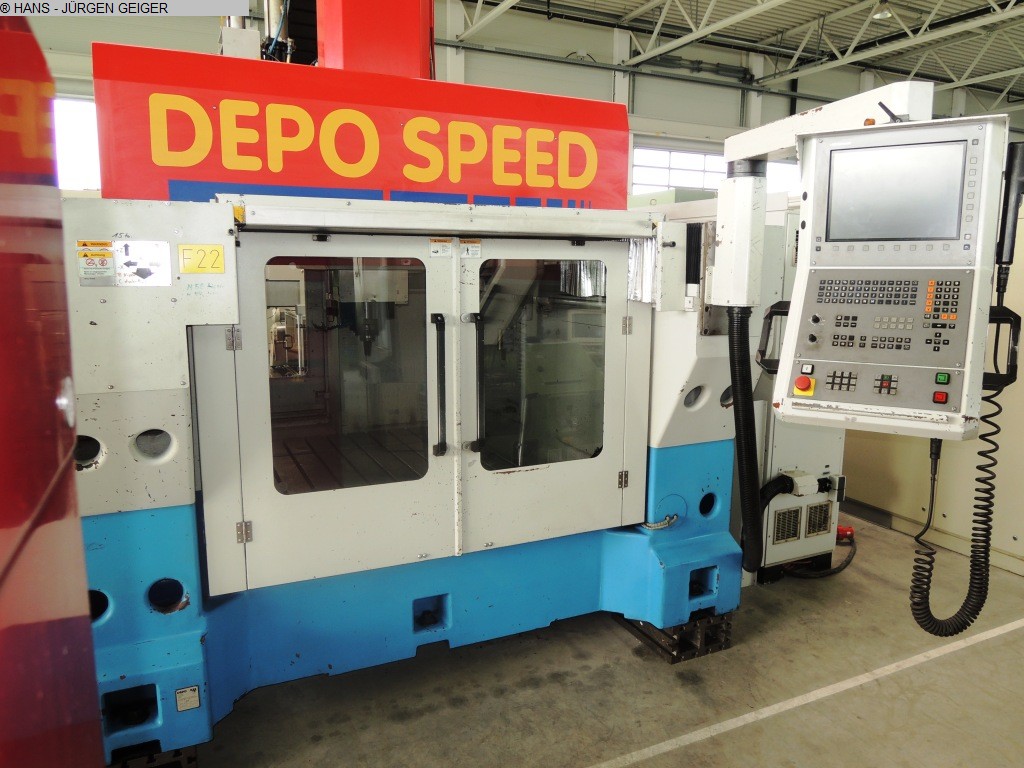

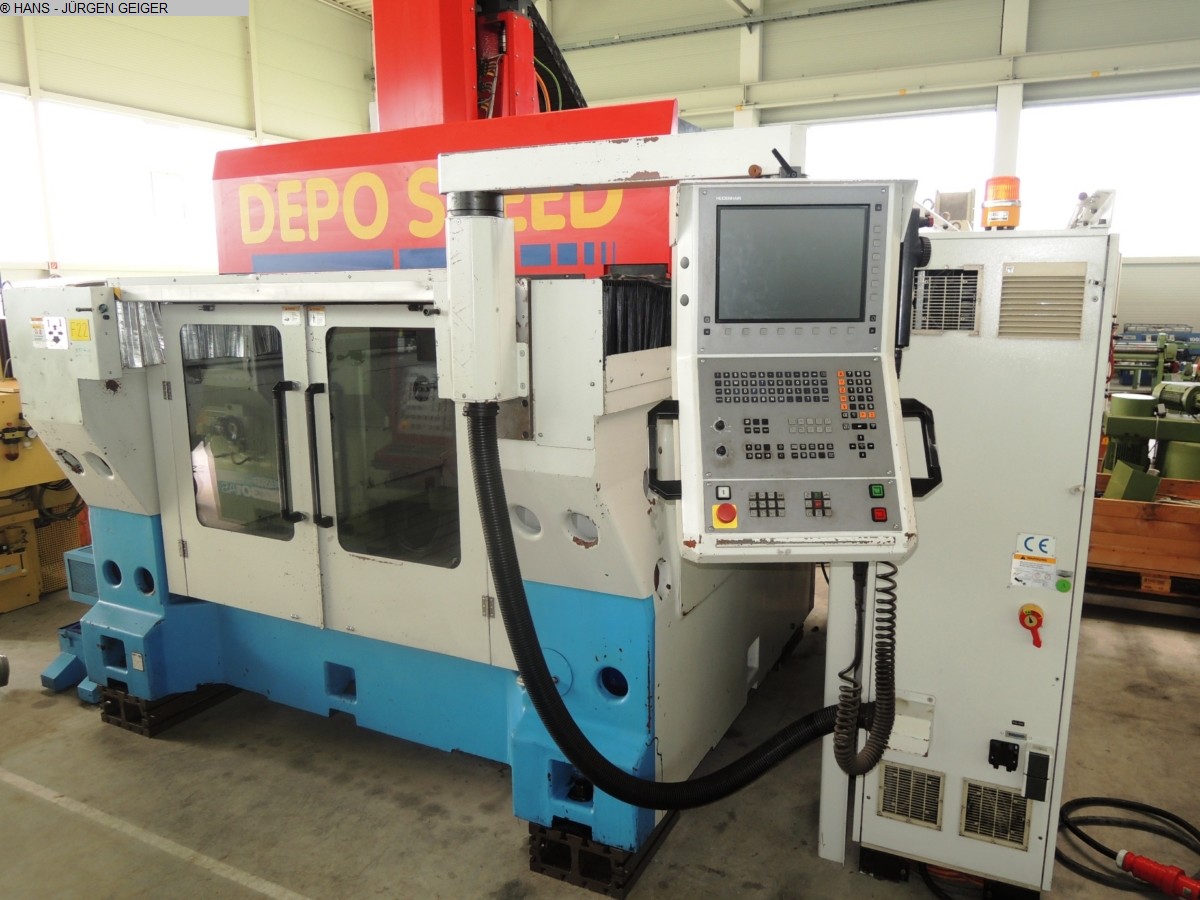

DEPO SPEED 1008 Bearbeitungszentrum - Vertikal

x-Weg: 1000 mm
y-Weg: 800 mm
z-Weg: 700 mm
Steuerung: HEIDENHAIN iTNC 530
Gesamtleistungsbedarf: 50 kW
Maschinengewicht ca.: 16 t
Raumbedarf ca.: m
DEPO SPEED (Taiwan)
Vertikales Bearbeitungszentrum in Portalbauweise
mit HEIDENHAIN - CNC-Steuerung Type 530
Type Speed 1008 Baujahr 2003
_______________________________________________________
Tischgröße 1.350 x 1.300 mm
X-Achse – Kreuzschlitten 1.000 mm
Y-Achse – Querbalken 800 mm
Z-Achse – Pinole vertikal 700 mm
Tischbelastung max. ca. 8.000 kg
Einbauhöhe unter Spindel ca. 800 mm
Größte Werkstück-Abmessungen ca. 1100 x 900 x 600 mm
Spindelaufnahme HSK-A 80
Spindeldrehzahlen stfl. regelbar 30 – 14.000 U/min
Vorschübe/Eilgänge für X/Y/Z – Achse 20 /24 m/min
Beschleunigung in XYZ-Achse 3,5 m/m²
Drehmomente der Vorschubantriebe 42 Nm
Drehmoment der Frässpindel 150 Nm
Spindelantrieb 25/27 kW
Gesamtantrieb ca. 50 kW - 400 V - 50 Hz
Gewicht ca. 16 to
Zubehör / Sonderausstattung:
• HEIDENHAIN CNC-Bahnsteuerung Type iTNC 530 mit allen wichtigen
Unterprogrammen, großem Monitor und Handsteuergerät
• Werkzeugmagazin mit 10 Stellen für Werkzeuge max. 80x300x12 kg
• Innere Kühlmittelzufuhr und Minimalmengenschmierung (vermutlich auch Kühl-
luft)
Separater Dreh-und Schwenktisch zum Aufbau auf Tisch mit eigener Tisch-
platte ca. 400 mm x 400 mm, als 4. u. 5. Achse, Type DEPOTABLE
RENISHAW Lasermesssystem zur Werkzeugvermessung bzw. Buchkontrolle
Messtaster Fabrikat m&h zur Vermessung des Werkstücks mit Infrarotsender
• Separater Schaltschrank, Spindelkühlung,Hydraulikaggregat, Späneförderer
ca. 20 Werkzeughalter, Staubabsaugung, Komplettabdeckung, etc.
Zustand : gut – sehr gut, äusserst stabile Maschine mit hohen Vorschub-
kräften bei hoher Positioniergenauigkeit und ruhendem Werkstück.
Unter Strom vorführbar und vom Werkstechniker geprüft
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
Wir bitten um Ihren Auftrag.
Weitere Fräsmaschinen und Bearbeitungzentren jeder Art und Größe jederzeit
am Lager verfügbar !
