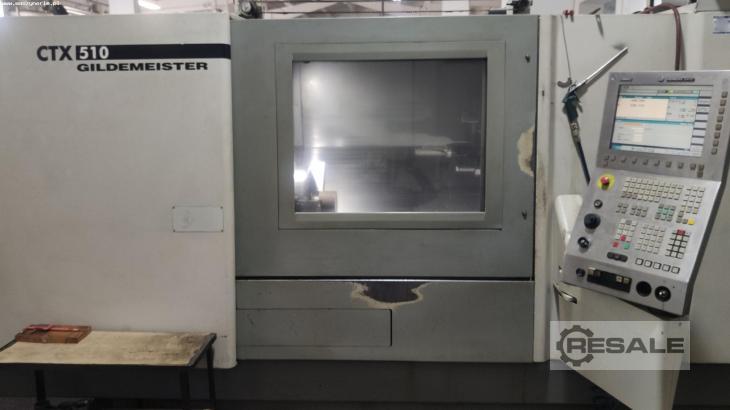

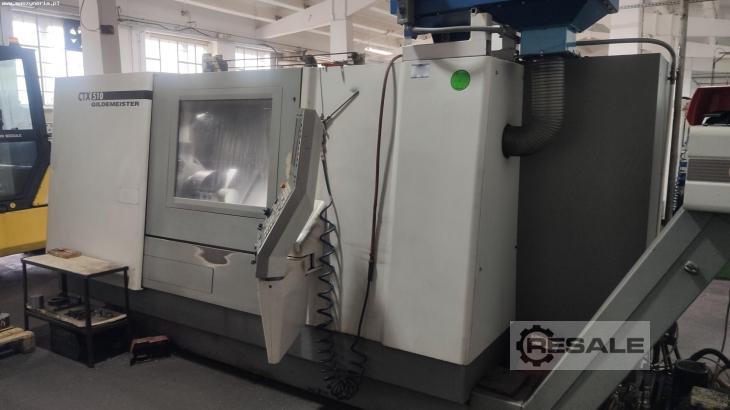

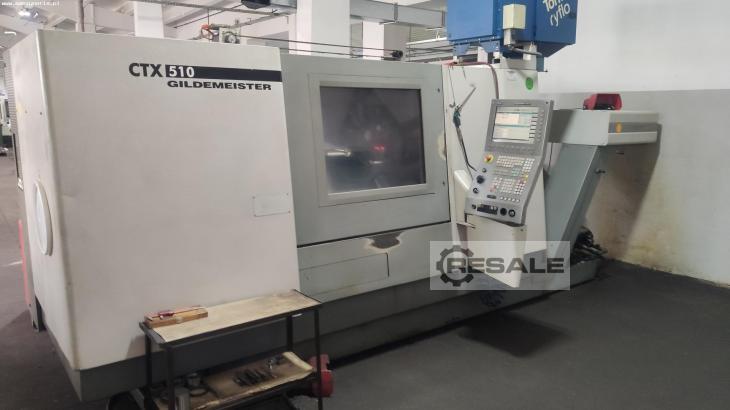

DMG GILDEMEISTER CTX 510 CNC Drehzentren

CNC Drehzentrum DMG GILDEMEISTER CTX 510 wurde im Jahr 2008 gebaut. Ausgelegt für die Bearbeitung von Werkstücken mit einem maximalen Durchmesser von 465 mm, verfügt die Maschine über einen voll ausgeleuchteten Arbeitsraum, eine Hochgeschwindigkeitsspindel und High-End-Fräswerkzeuge. Die äußerst stabile Bauweise in Verbindung mit der perfekt optimierten SIEMENS CNC-Steuerung sorgt für höchste Prozesseffizienz auch bei intensivsten Fertigungsarbeiten. Die CNC Drehmaschine DMG CTX 510 hat ein Gewicht von 7500 kg.

Technische Daten der Drehmaschine DMG GILDEMEISTER CTX 510
- maximaler Drehdurchmesser: 465 mm
- maximaler Schwenkdurchmesser: 680 mm
- maximaler Schwenkdurchmesser über Querführung: 465 mm
- Maximaler Außendurchmesser des eingespannten Werkstücks: 400 mm
- Vorschub in der X/Z-Achse: 300/1050 mm
- Eilgang in der X,Z-Achse: 30 m/min
- maximale Spindeldrehzahl: 3500 U/min
- Spindeldurchlass: 97 mm
- Leistung des Spindelantriebs (40%/100% DC): 42/31 kW

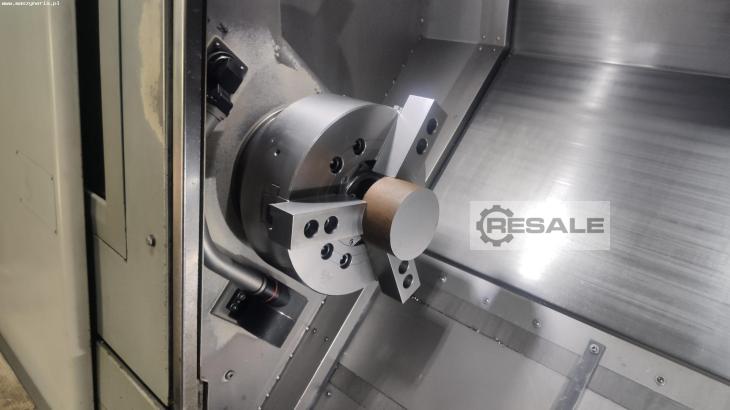

- Größe des Spannfutters: 15″
- Betriebsstunden: 13902 h
- installierte Leistung: 50 kVA
- Spannungsversorgung: 400 V; 50/60 Hz
- Abmessungen der Maschine
Länge einschließlich Stangenlader: 5200 mm
Breite: 1750 mm + 650 mm Bedienpult
Höhe: 2100 mm + 650 mm Ölnebelabsaugung
- Gewicht der Maschine: 7500 kg

Ausstattung des Drehzentrums CTX 510
- CNC-Steuerung: SIEMENS SINUMERIK 840D

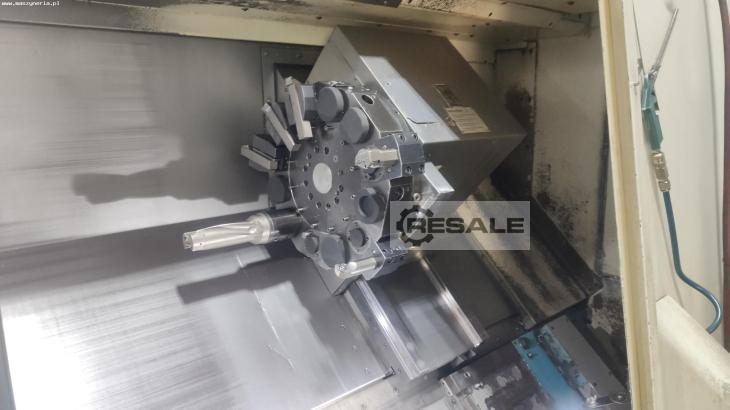

- 12-Positionen-Revolver
- angetriebene Werkzeuge
- C-Achse
- integrierter Späneförderer

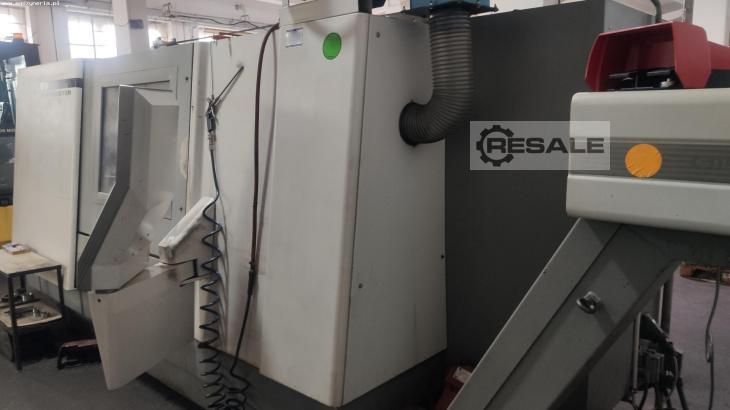

- Ölnebelabsaugung

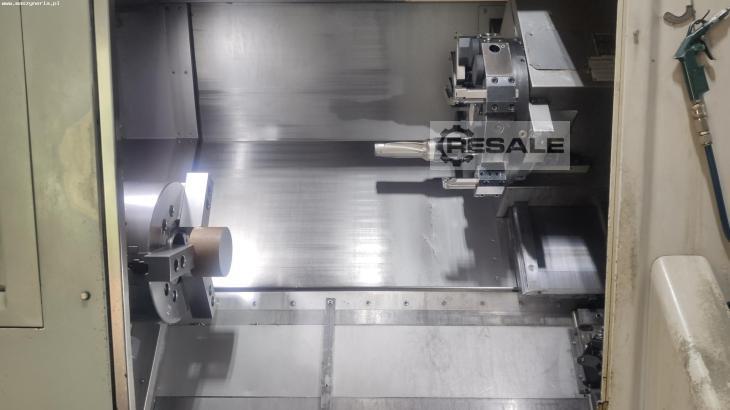

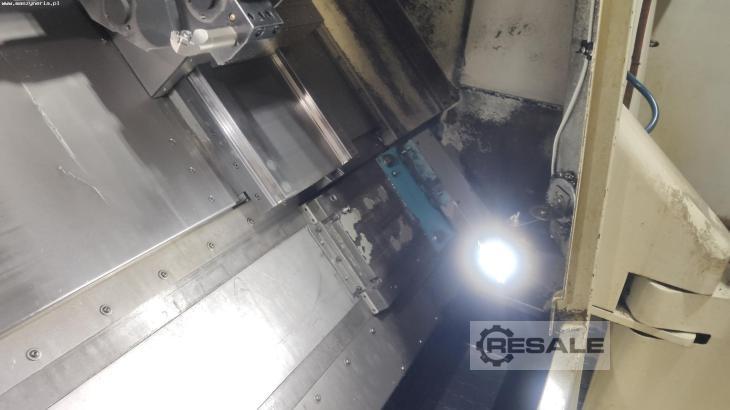

- Arbeitsraum-Beleuchtung
