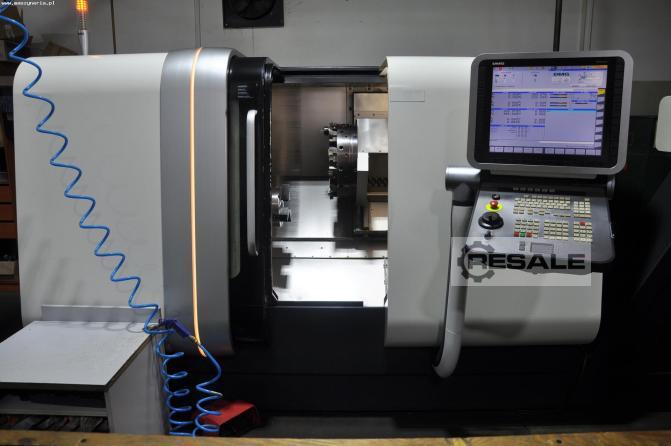

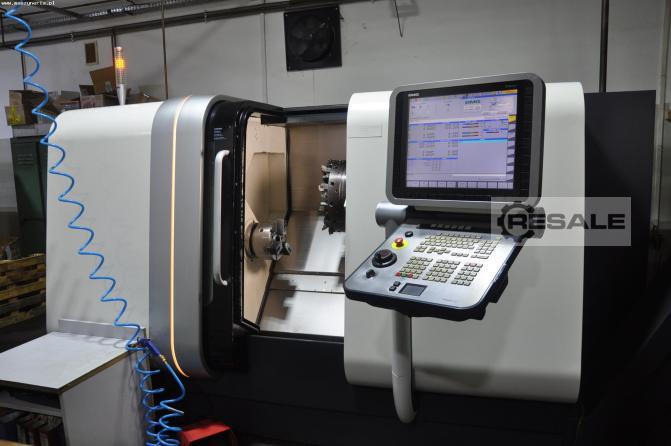

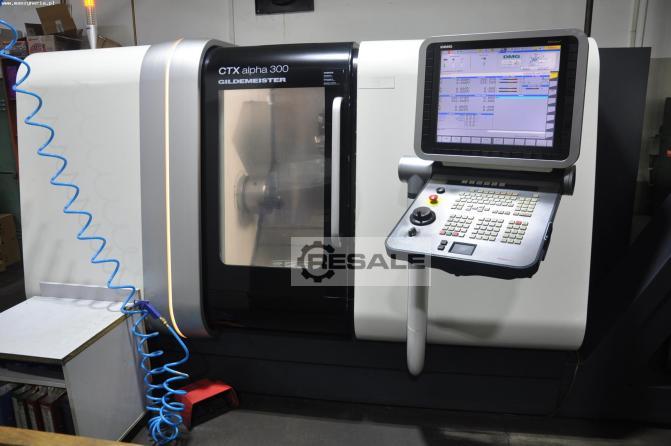

DMG GILDEMEISTER CTX ALPHA 300 CNC Drehzentren

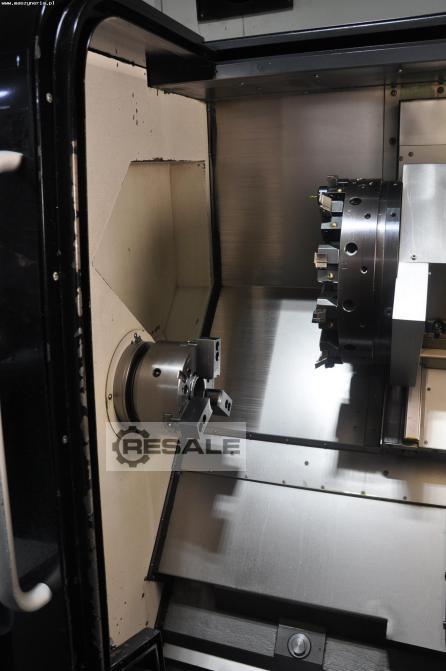

CNC Drehzentrum DMG GILDEMEISTER CTX ALPHA 300 wurde im Jahr 2008 gebaut. Die Maschine, die für die Bearbeitung von Werkstücken mit einem maximalen Durchmesser von 500 mm ausgelegt ist, ist mit modernsten technischen Lösungen ausgestattet, die eine außergewöhnliche Genauigkeit und Präzision garantieren. Die Bearbeitung erfolgt in einem großen, vollständig beleuchteten Arbeitsraum mit einer zuverlässigen Spindel und hochwertigen Schneidwerkzeugen, die von einem Revolver mit 12 Positionen aufgenommen werden. Dem Bediener steht ein hochmodernes Touchscreen-Bedienfeld mit einer perfekt optimierten FANUC CNC-Steuerung zur Verfügung. Hohe Zuverlässigkeit, Präzision und strukturelle Stabilität machen die CNC-Drehmaschine GILDEMEISTER CTX ALPHA 300 zur perfekten Wahl auch für intensive Fertigungsaufgaben. Das Gesamtgewicht der Maschine beträgt ca. 4350 kg.

Technische Daten der Drehmaschine DMG GILDEMEISTER CTX ALPHA 300
- maximaler Drehdurchmesser: 500 mm
- maximaler Zerspanungsdurchmesser: 200 mm
- Vorschub in der X/Z-Achse: 190/335 mm
- Eilgang in der X,Z-Achse: 30 m/min
- maximale Spindeldrehzahl: 6000 U/min
- Leistung des Spindelantriebs (40/100% DC): 14/13 kW
- Spindeldrehmoment (40/100% DC): 192/172 Nm
- Maximaler Durchmesser des Spannfutters: 215 mm
- Indexierung der C-Achse: 0,001°
- Zeit für die Indexierung des Werkzeugkopfes um 30°: 0.4 s
- Betriebsstunden: 11121 h
- installierte Leistung: 27 kVA
- Spannungsversorgung: 400 V; 50 Hz
- Gewicht der Maschine: ca. 4350 kg

Ausstattung des Drehzentrums DMG CTX
- CNC-Steuerung: FANUC

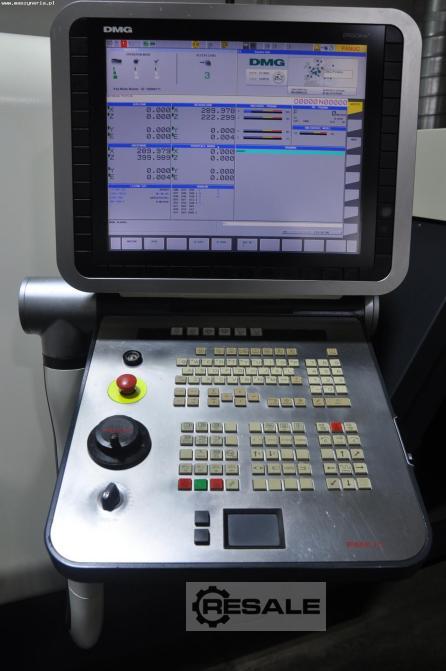

- Touchscreen-Bedienfeld: DMG MORI ERGOline

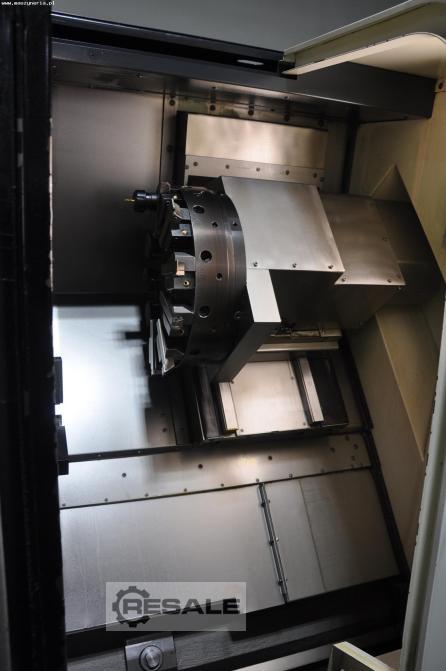

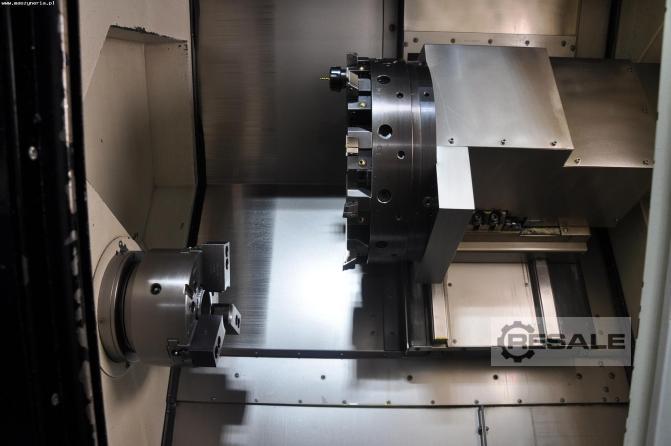

- 12-Positionen-Revolver mit VDI 30 Werkzeughaltern

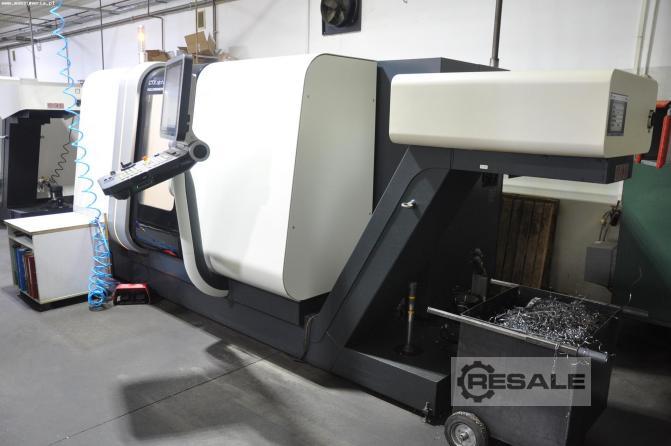

- Integrierter Späneförderer
- C-Achsen-Spindel
- angetriebene Werkzeuge
- Fußschalter
- Arbeitsraum-Beleuchtung
