DMG MORI CL2000A CNC Drehzentren

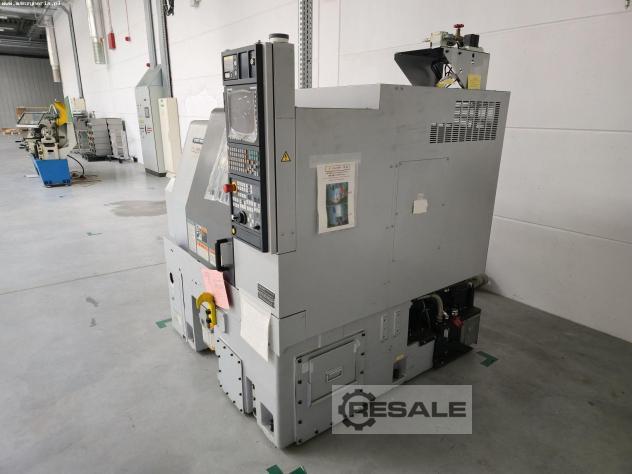

CNC Drehzentrum DMG MORI CL2000A wurde im Jahr 2017 in Japan von DMG MORI CO., LTD. gebaut. Die Maschine ist neu und wurde noch nie benutzt.

Die DMG MORI CL2000A ist eine ausgezeichnete Wahl für die Herstellung von hochpräzisen und wiederholbaren Teilen, die in vielen Industriebereichen verwendet werden. Diese kompakte und dennoch extrem leistungsstarke Drehmaschine meistert selbst die anspruchsvollsten Produktionsanforderungen. Alle Bearbeitungsvorgänge, wie z.B. Präzisionsdrehen oder Gewindeschneiden, werden vollautomatisch mit Hilfe der Spindel und der Schneidwerkzeuge durchgeführt, die von einem Revolver mit 10 Positionen aufgenommen werden. Die von einem Hochleistungsmotor angetriebene Spindel dreht sich mit einer Höchstgeschwindigkeit von 4500 U/min und arbeitet in zwei X,Z-Achsen mit Vorschüben von 245 mm und 370 mm. Darüber hinaus basiert die Konstruktion der Maschine auf der Finite-Elemente-Methode (FEM – Finite Element Method). Diese Lösung garantiert die Aufrechterhaltung einer hohen geometrischen Genauigkeit der Konstruktion, auch unter schweren Lasten.

Die CNC Drehmaschine DMG MORI CL2000 ist sehr einfach zu bedienen. Dem Maschinenbediener steht ein intelligentes Steuerungssystem mit MAPPS-Software zur Verfügung, das Zugang zu einer Reihe nützlicher Funktionen bietet, wie z.B. der 3D-Bearbeitungssimulation. Die CNC Steuerung ermöglicht außerdem eine schnelle Datenübertragung zwischen Maschine und PC. Das Gesamtgewicht der Maschine beträgt 2800 kg.

Technische Daten der Drehmaschine DMG MORI CL2000A
- Umlaufdurchmesser über Bett: 510 mm
- maximaler Drehdurchmesser: 440 mm
- Standard Drehdurchmesser: 196 mm
- Maximale Drehlänge: 363 mm
- Stangendurchmesser: 51 mm
- Vorschub in der X/Z-Achse: 245/370 mm
- Eilgang in der X,Z-Achse: 24000 mm/min
- manueller Vorschub (jog feedrate) in der X,Z-Achse: 0-1260 mm/min (15 Stufen)
- maximale Spindeldrehzahl: 4500 U/min
- minimale Spindeldrehzahl: 45 U/min
- Spindelbohrung: 61 mm
- Innendurchmesser des Spindellagers: 100 mm
- Spindelende: JIS A2-6
- Antriebsleistung der Spindel (30 min/Dauerleistung): 7,5/5,5 kW
- Höhe des abgewinkelten Werkzeugschaftes: 25 mm
- Durchmesser des Bohrstangenschaftes: 50 mm
- Fassungsvermögen Schmierstofftank: 2 l
- Fassungsvermögen des Hydrauliköltanks: 10 l
- Motorleistung der Hydraulikpumpe: 1,5 kW
- Fassungsvermögen des Kühlmitteltanks: 120 l
- Leistung des Kühlmittelpumpenmotors: 0,35/0,55 kW
- Antriebsleistung X/Z-Achse: 1,5/2 kW
- Nennleistung: 18 kVA
- Spannungsversorgung: 3x 200 V; 50 Hz
- Höhe der Maschine: 1814 mm
- Platzbedarf (L x B): 1545 x 1704 mm
- Gewicht der Maschine DMG MORI CL 2000 A: 2800 kg

Ausstattung der Metalldrehmaschine DMG MORI

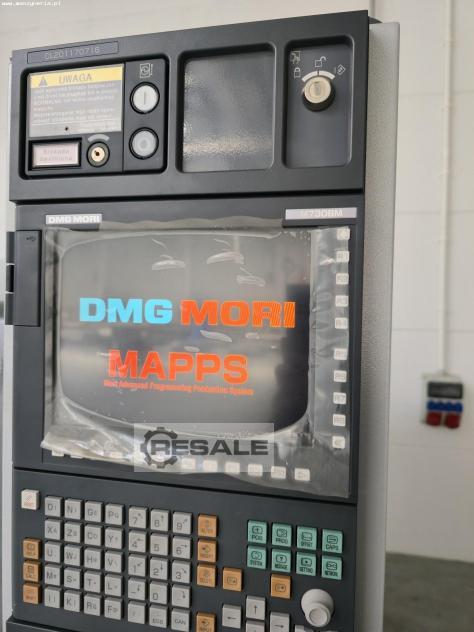

- CNC Steuerung DMG MORI M730BM mit MAPPS Software

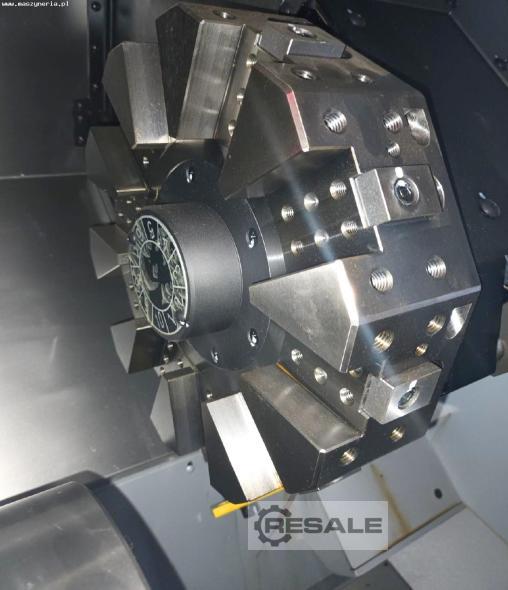

- 10-Positionen-Revolver

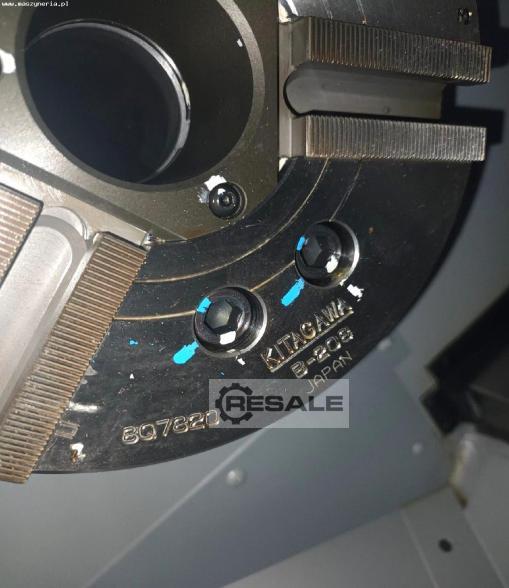

- mechanisches Spannfutter: KITAGAWA B-208
