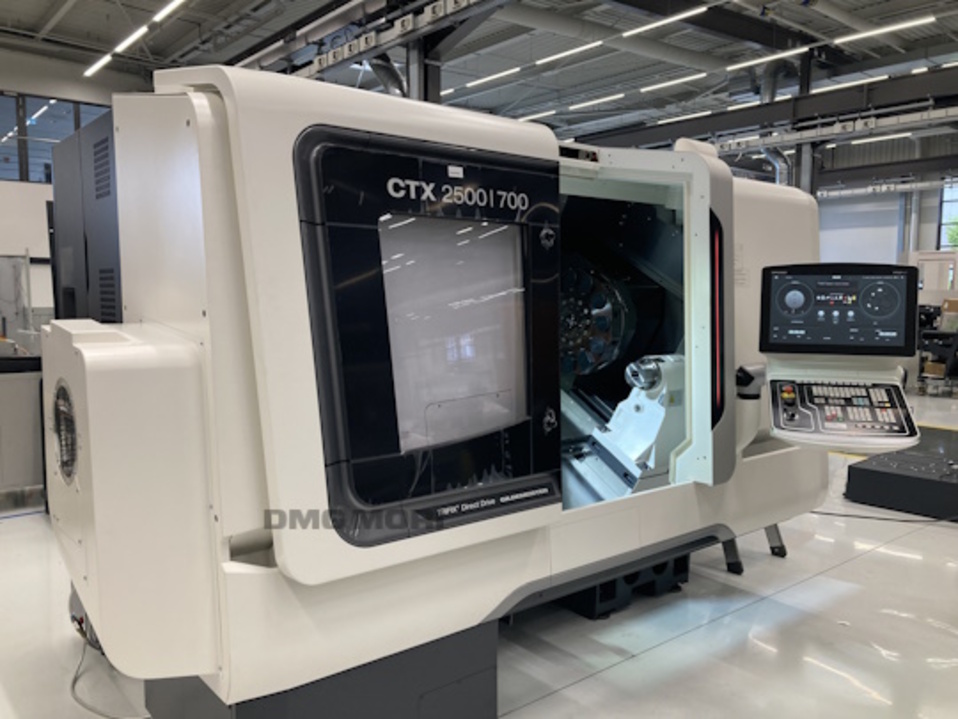

DMG MORI CTX 2500|700 Rundtischfräsmaschinen

· Allgemein

· 2-Achsen-Universal-Drehmaschine; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich

· Umlaufdurchmesser ü. Bett
· 620 mm

· Planweg
· 260 mm

· Längsweg
· 795 mm

· Futterdurchmesser max.
· 315 mm

· Drehspindel (links)

· Spindelbohrung
· 91 mm

· Spindeldurchmesser im vorderen Lager
· 140 mm

· Hauptantrieb 1

· Antriebsleistung (100% ED)
· 22 kW

· Drehzahlbereich von - bis
· - 4000 U/min

· Drehmoment (100% ED)
· 410 Nm

· Max. Drehmoment (40% ED)
· 525 Nm

· Genauigkeit beim Punktstillsetzen
· 0,001 Grad

· Werkzeugträger 1

· Anzahl d. Werkzeugstationen
· 12

· Schaftdurchmesser nach DIN 69880
· 40 mm

· Anzahl der angetriebenen Werkzeugstationen
· 12

· Drehzahl max.
· -6000 U/min

· Leistung max. (100% ED)
· 10 kW

· Platzbedarf/Gewicht

· Aufstellmaße ca. (Breite x Tiefe x Höhe)
· 3,99 x 2,03 x 2,2 m

· Gewicht ca.
· 6500 Kg

· Technologiezyklus alternierende Drehzahl
· Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung)

· Futterspüleinrichtung, außen
· Futterspüleinrichtung, außen (Hauptspindel)

· Hauptspindel 12 Inch, ISM 102
· 12 Inch Hauptspindel als integrierter Spindelmotor ISM 102 - Drehmoment 925/1200 Nm (S1-100%ED / S6-40%ED) - Antriebsleistung 25/30 kW (S1-100%ED / S6-40%ED) - Drehzahlbereich 0-3000 min-¹ - Teilhohlspanneinrichtung (hydr.) - Zugrohrinnendurchmesser

· Verlängerung des Auswurftrichters um 300 mm
· Verlängerung des Auswurftrichters am Späneförderer um 300 mm

· Scharnierbandspäneförderer
· Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min

· Autom.Schiebehaube, elektr.
· Automatische Schiebehaubenbetätigung, elektrisch (Hinweis: Option B-L7250, automatische Ladeluke ist nicht möglich)

· Elektrische Schnittstelle für Robo2Go
· Elektrische Schnittstelle Standard Profibus für Robo2Go Inkl. - Zusätzlichem Druckluftanschluss - Zusätzlicher Ethernetschnittstelle - Netzeinspeisung des Roboters durch die Maschine - Eigener Bedienoberfläche integriert in CELOS (Powertool ab

· Fixierelemente
· Vier Fixierelemente zum verdübeln der Maschine

· NETSERVICE (CELOS)
· NETSERVICE Qualifizierter Support durch Internet-gestützte Ferndiagnose

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
