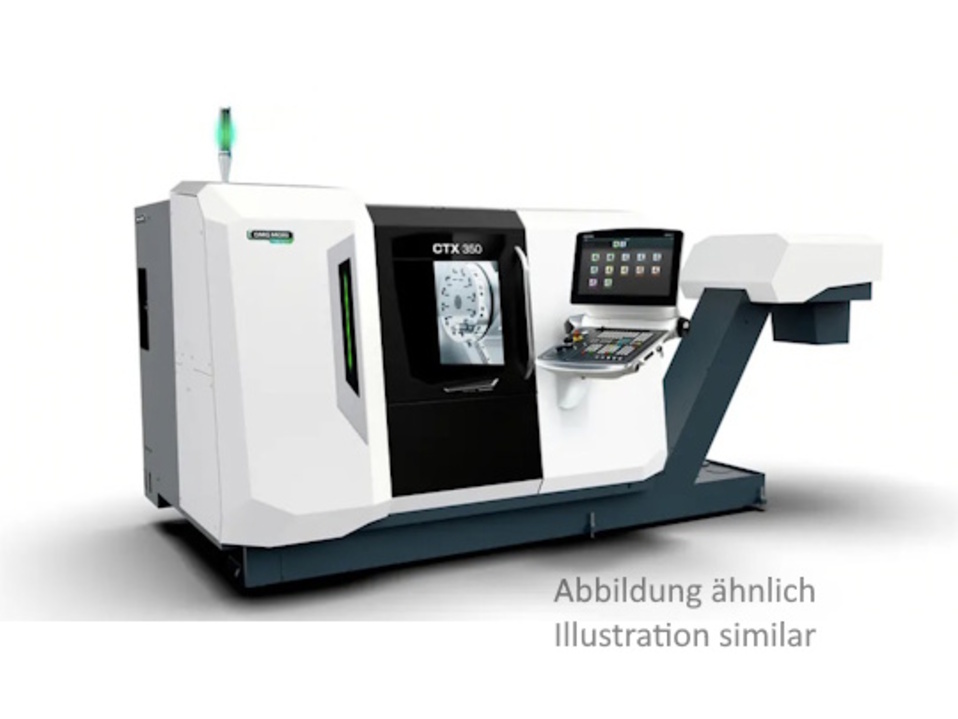

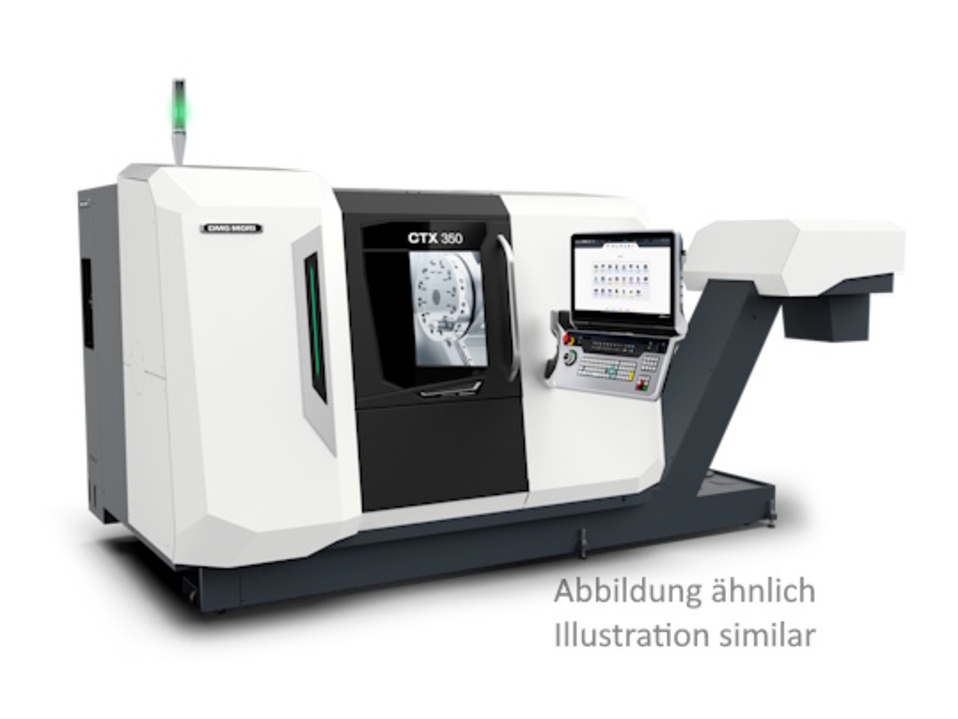

DMG MORI CTX 350 Rundtischfräsmaschinen

· Allgemein

· 2-Achsen Universal Drehmaschine mit angetriebenen Werkzeugen, C-Achse und Y-Achse; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich

· Max. Schwenkbereich über Bett
· 650 mm

· Schwenkbereich über X-Schlitten
· 370 mm

· Max. Drehdurchmesser
· 320 mm

· Spannfutterdurchmesser
· 250 mm

· Verfahrweg X-Achse
· 250 mm

· Verfahrweg Y-Achse
· +/-50 mm

· Verfahrweg Z-Achse
· 550 mm

· Abstand zwischen Spindelnasen
· 800 mm

· Hauptantrieb 1

· Antriebsart
· AC

· Antriebsleistung (100% ED)
· 12,6 kW

· Antriebsleistung (40% ED)
· 14 kW

· Drehzahlbereich von - bis
· -5500 U/min

· Drehmoment (100% ED)
· 171 Nm

· Max. Drehmoment (40% ED)
· 192 Nm

· Drehzahl der C-Achse
· 100 U/min

· Drehmoment der C-Achse (Haltemoment)
· 168 Nm

· Drehspindel

· Spindelkopf
· A2-6

· Spindeldurchmesser im vorderen Lager
· 120 mm

· Spindelbohrung
· 73 mm

· Stangendurchmesser max.
· 65 mm

· Werkzeugträger 1

· Anzahl d. Werkzeugstationen
· 12

· Anzahl der angetriebenen Werkzeugstationen
· 12

· Drehzahl max.
· 6000 U/min

· Leistung max. (40% ED)
· 4,6 kW

· DMG MORI IoTconnector
· IoTconnector verbindet DMG MORI Maschinen sowie Fremdanbietermaschinen mit CELOS. Standardisierte Schnittstellen ermöglichen den Datenaustausch zwischen dem IoTconnector und CELOS Apps wie z.B. dem NETservice. Die integrierte Firewall mit automatischen

· Freifahrzyklus
· Freifahren der Achsen auf Knopfdruck in die Endpositionen (nur für Außenbearbeitung) Auf Knopfdruck fahren die X-Achsen im Manualbetrieb auf die positiven Endpositionen. Anwendung als Rettungsfunktion oder um den Arbeits- raum für das Einrichten vorzub

· Voreinstellungspaket m. Spritzpistole u. Alt. Drehzahl
· Voreinstellungspaket Option beinhaltet: - Werkzeugmesseinrichtung manuell Typ MARPOSS - Scharnierbandspäneförderer mit rechtsseitigem Austrag anstelle Spänewanne - Kühlmittelspritzpistole, 5 bar - 4-farbige Signalleuchte - Technologiezyklus Alternie

· 12 bar / Kühlmittelanlage (mit Doppel-Filter)
· 12 bar / Kühlmittelanlage Option beinhaltet: - Hochdruckpumpe 12 bar; - Doppel-Patronenfilter für Kühlschmiermittel; Wenn ein Filter verstopft ist, kann der Operateur den Durchfluss bei dem zweiten Filter anschalten und zwischenzeitlich das verstopfte

· 3-Backenfutter, BBD 210-66, Fa. SMW
· Dreibacken-Kraftspannfutter mit Bohrung Typ BBD 210/66,Fabrikat SMW-Autoblok, einschließlich Anbauteile

·
·

· Hängegeschirr
· Hängegeschirr Option erforderlich, um Maschine per Kran abzuladen.

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
