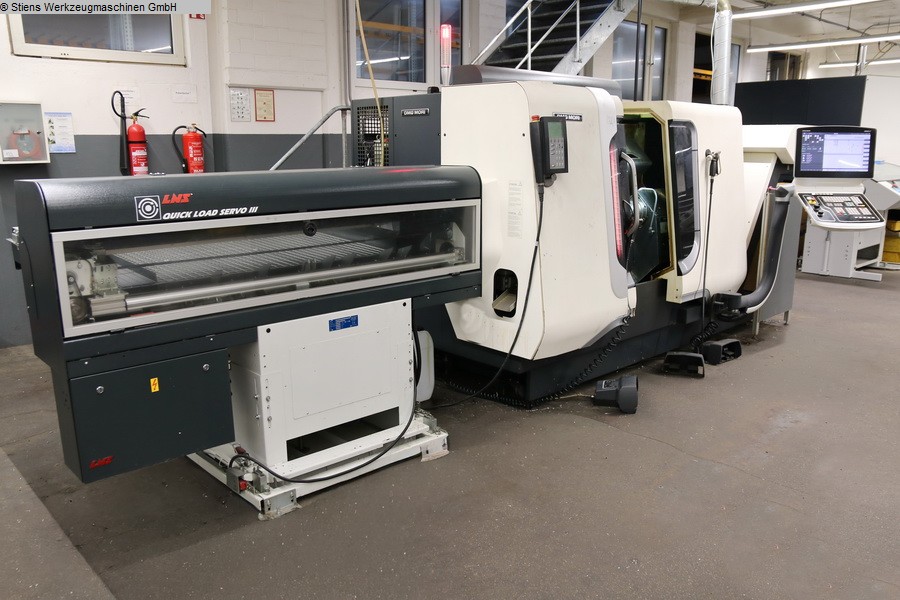

DMG MORI CTX alpha 500 V6 CNC Dreh- und Fräszentrum

Drehdurchmesser: max. 240 mm
Drehlänge: 470 mm
Steuerung: 840 D sl Operate 4.8 Celos
Umlaufdurchmesser über Bett: 500 mm
Umlaufdurchmesser über Schlitten: 290 mm
Spitzenweite: 780 mm
Hauptspindel::
Drehzahlbereich - Hauptspindel: max. 6.000 min/-1
Antriebsleistung - Hauptspindel: 13 / 14 kW
Max. Drehmoment: 171,5 / 192 Nm
Zugrohrdurchmesser innen: 52 mm
C-Achse: 0,001 °
Spindeldurchmesser im vord. Lager: 100 mm
Spindelnase: FL 140H5
Gegenspindel::
Drehzahlbereich - Gegenspindel: max. 6.000 min/-1
Antriebsleistung - Gegenspindel: 12,6 / 16,2 kW
Max. Drehmoment: 48 / 62 Nm
Zugrohrdurchmesser innen: 37 mm
C-Achse: 0,001 °
Spindeldurchmesser im vord. Lager: 90 mm
Spindelnase: FL 140H5
Werkzeugrevolver::
Anzahl der Werkzeugplätze: 12 pos.
Anzahl der angetriebenen Werkzeugstationen: 12 pos.
Werkzeugaufnahme: VDI 30
Drehzahlbereich - angetr. Werkzeuge: max. 5.000 min -1
Antriebsleistung - angetr. Werkzeuge: 4,18 kW
Max. Drehmoment: 16 / 20 Nm
y-Achse: 80 (+/- 40) mm
Verfahrwege::
x-Achse: 145 mm
y-Achse: 80 (+/- 40) mm
z-Achse: 520 mm
z2-Achse: 550 mm
Vorschübe::
Eilgang ( X / Y / Z ): 30 / 22,5 / 30 m/min
Vorschubkraft: 4,5 / 4,5 / 7,5 kN
Gesamtleistungsbedarf: 30 kVA
Maschinengewicht ca.: 4,3 t
Raumbedarf ca.: 7,0 x 3,0 x 2,2 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
Hochdruckkühlung: 8 / 20 bar
Hydraulikeinheit:
Signal-Lampe:
angetriebene Werkzeugpositionen:
C-Achse:
Y-Achse:
Papierbandfilter:
Werkzeughalter: div.
angetriebene Werkzeughalter: div.
direktes Wegmeßsystem:
Absauganlage:
Teilhohlspanneinrichtung: hydr.
Stangenlademagazin: LNS Quick Load Servo 3
Automatiktür:
Reitstockfunktion Gegenspindel:
CNC - Dreh- und Fräszentrum
DMG GILDEMEISTER - CTX alpha 500 V6
- nur ca. 11.139 Spindelstunden
- Futterspüleinrichtung an der Hauptspindel, außen
- Futterspüleinrichtung an der Gegenspindel, außen
Kühlmittekzuführung durch die Gegenspindel
- Kühlmittelspritzpistole
- Paket Stangenbearbeitung
Werkstück-Abholeinrichtung mit Förderband (links)
für Teile bis 51 x 185mm lang, max 3kg
Hydraulische Hohlspanneinrichtung
Zugrohr-Innendurchmesser max. 52mm
Meldeleuchte 4-farbig
Anschluss für Stangenvorschub oder Stangenlademagazin
- Vorbereitung für externe Handhabung
elektrische Roboterschnittstelle (Profibus)
automatische Arbeitsraumtür
Futterspüleinrichtung mit Kühlmittel (Hauptspindel)
