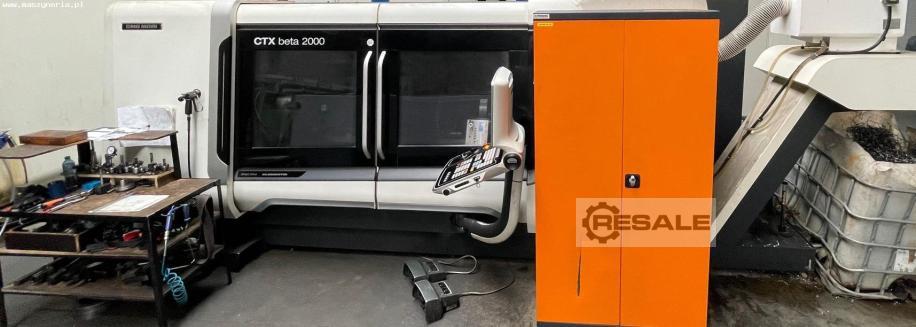

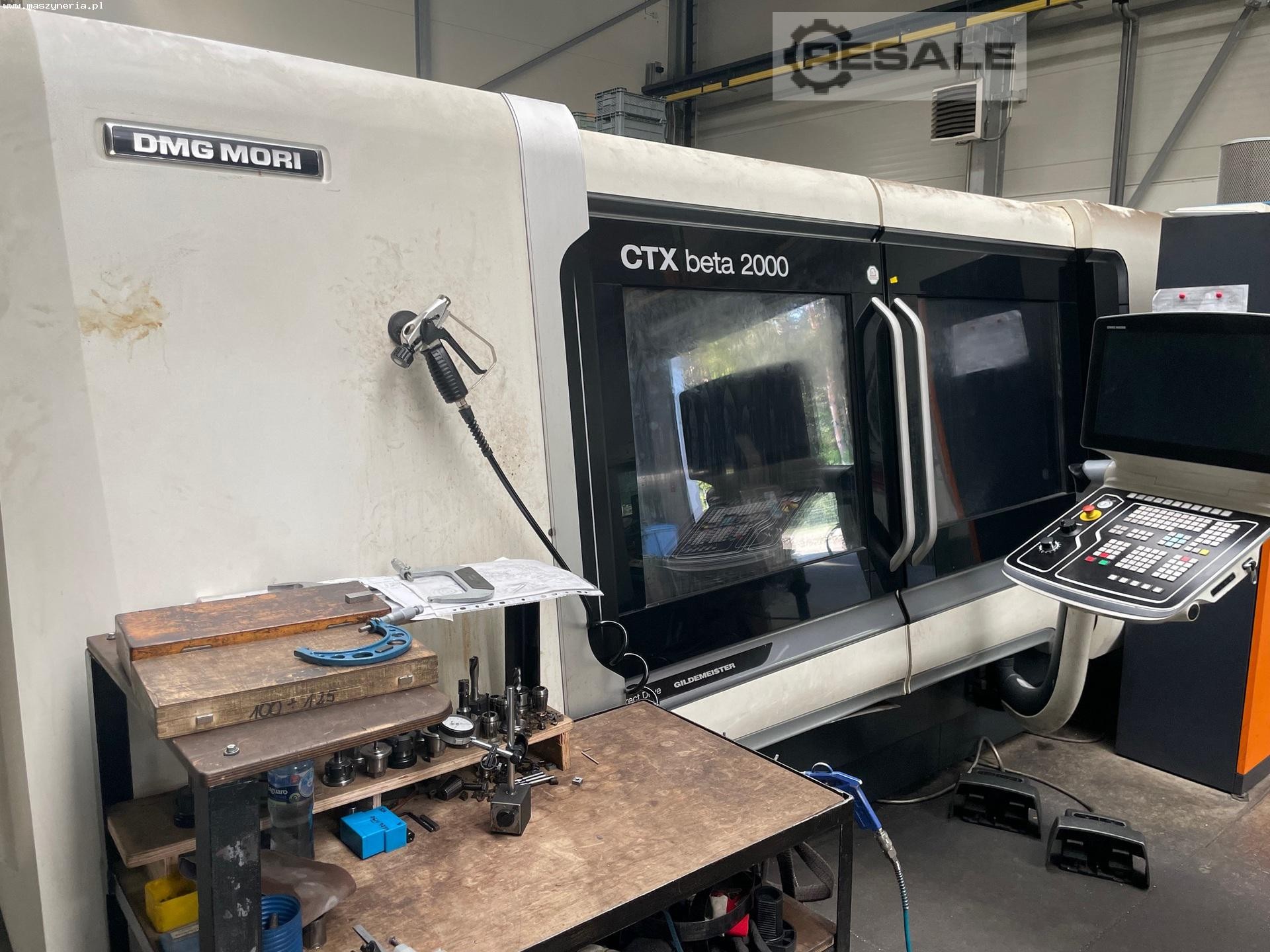

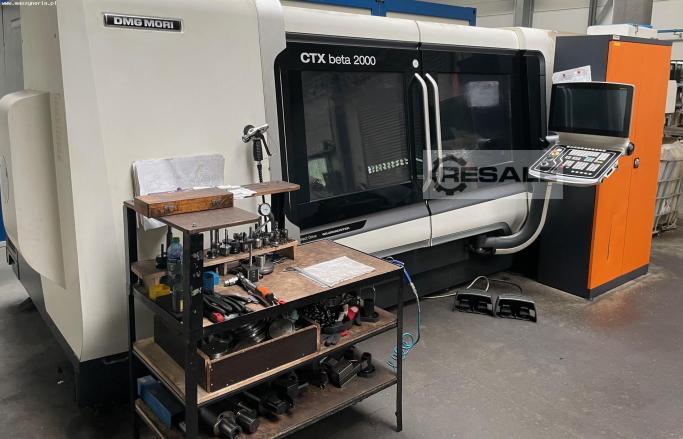

DMG MORI CTX Beta 2000 CNC Drehzentren

CNC Drehzentrum DMG MORI CTX Beta 2000 wurde im Jahr 2020 in Italien von Graziano Tortona S.r.l. gebaut. Diese äußerst leistungsfähige Maschine wird zusammen mit einem umfangreichen Ausstattungspaket angeboten, das die Bearbeitungsmöglichkeiten deutlich erweitert und eine hohe Wiederholgenauigkeit der gefertigten Teile garantiert. Dank zusätzlicher Funktionspakete ist es möglich, z.B. präzises Zahnradfräsen oder Mehrkantdrehen durchzuführen.

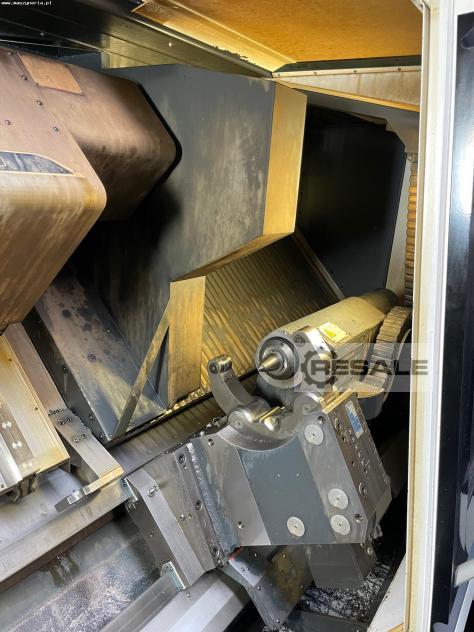

Alle Bearbeitungen werden in einem großen Arbeitsraum mit einer zuverlässigen Spindel und Schneidwerkzeugen durchgeführt, die von einem Revolver mit 12 Positionen stammen. Der mit der Z-Achse gekoppelte Reitstock bewegt sich kollisionsfrei auf separaten Gleitführungen, die auf einem Bett mit hoher thermischer Stabilität montiert sind. Dieses Bett ist hervorragend geeignet, um den Wärmeeinfluss zu reduzieren und gleichzeitig die Lebensdauer aller Komponenten und Werkzeuge zu erhöhen. Während ihrer Lebensdauer hat die Maschine insgesamt 6219 Stunden gearbeitet. Die CNC Drehmaschine CTX Beta 2000 wiegt 11000 kg.

Technische Daten der Drehmaschine DMG MORI CTX Beta 2000
Allgemeine Daten
- Drehdurchmesser über Bett: 800 mm
- Maximaler Drehdurchmesser: 600 mm
- Maximaler Stangendurchmesser: 102 mm
- Maximale Drehlänge: 2000 mm
- Vorschub in der X/Y/Z-Achse: 415/75/2025 mm
- Eilgang in der X/Y/Z-Achse: 30/22,5/33 m/min
- Vorschubkraft in der X/Y/Z-Achse: 9/9/13 kN
- Auflösung der X,Y,Z-Achse: 0,001 mm
- Reitstockverlängerung: 2025 mm
- Verlängerung der Reitstockpinole: 150 mm
- Durchmesser der Reitstockpinole: 120 mm
- Reitstockpinole konisch: MT5
- Maximaler Reitstockschub: 1800 daN
- Bettneigungswinkel: 45°
- Betriebsstunden: 6219 h
- Mindest-Druckluftdruck: 6 bar
- Fassungsvermögen Kühlmittelbehälter: ca. 250 l
- Leistung der Kühlmittelpumpe: 23 l/min
- Tankinhalt des Hydraulikaggregats: ca. 40 l
- Maximaler Druck des Hydraulikaggregats: 90 bar
- Umgebungstemperatur: +15°C/+35°C
- relative Luftfeuchtigkeit: 75%
- Geräuschpegel: 75 dB(A)
- Spannungsversorgung: 400 V; 50/60 Hz
- Abmessungen der Maschine ohne Späneförderer (L x B x H): ca. 5564 x 3150 x 2135 mm
- Gewicht der Maschine DMG MORI CTX Beta 2000: 11000 kg

Hauptspindel
- maximale Drehgeschwindigkeit: 3600 U/min
- Bohrungsdurchmesser: 121 mm
- Spindelnase: 220 h5 mm
- Innendurchmesser des vorderen Lagers: 160 mm
- hydraulische Bremse
- C-Achse
- Drehgeschwindigkeit der C-Achse: 0-200 U/min
- Drehmoment der C-Achse (40% ED): 770 Nm
- Genauigkeit der C-Achse: 0,001 mm

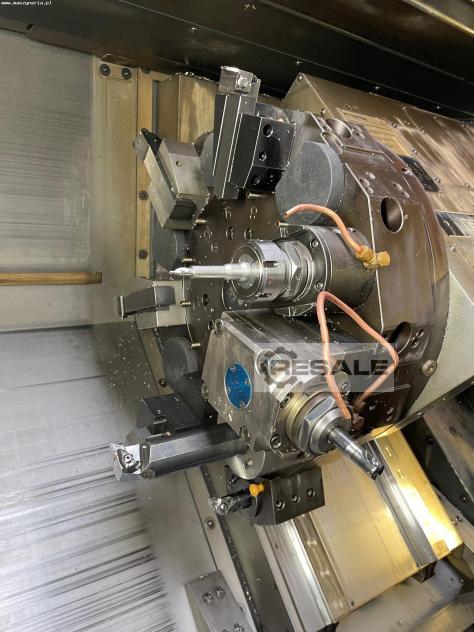

Werkzeugkopf
- Anzahl der Positionen: 12 + 6 für Blocktools
- maximale Drehzahl der angetriebenen Werkzeuge: 4000 U/min
- Werkzeughalter: VDI 50
- 30° Schaltzeit: 0,4 s
- Antriebsleistung (40% ED): 12,5 kW
- Drehmoment: 70 Nm

Ausstattung der Metalldrehmaschine DMG MORI
- CNC-Steuerung SIEMENS SINUMERIK 840D sl Operate mit einheitlicher Benutzeroberfläche CELOS
- Zusatzfunktion ‘Drehen und Fräsen außerhalb der Achsen’
- Zusatzfunktion ‘Zahnradfräsen durch Umfangsfräsen’
- Zusatzfunktion ‘Mehrkantdrehen für die Bearbeitung von elliptischen und polygonalen Formen‘
- Zusatzpaket für die Bearbeitung von Wellen
- Y-Achse
- Werkzeugmesstaster: RENISHAW RP3
- direktes Messsystem in der X- und Y-Achse

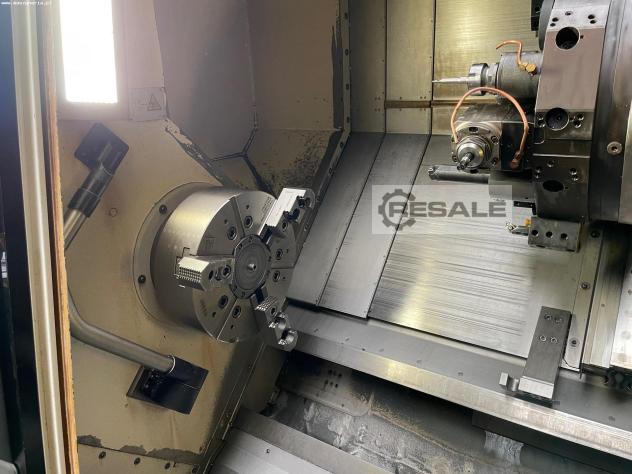

- Mechanisches 3-Backen-Drehfutter mit Durchgangsbohrung
- Spindel mit durchgehender Spannvorrichtung mit 104 mm Durchmesser
- Touchscreen-Bedienfeld: DMG MORI ERGOline
- IoTconnector (Kommunikationsgerät zur Vernetzung von Maschinen über offene Protokolle)
- DMG MORI Messenger V2 (Anwendung zur Überwachung des Maschinenstatus auf Smartphones, Tablets und PCs)
- DMG MORI Service Agent (Anwendung zur Überprüfung eines eventuellen Wartungsbedarfs mit einer Liste der benötigten Ersatzteile und Geräte)
- NETservice (technische Fernunterstützung)
- SERVICEcamera (Kamera für Live-Streaming über NETservice)

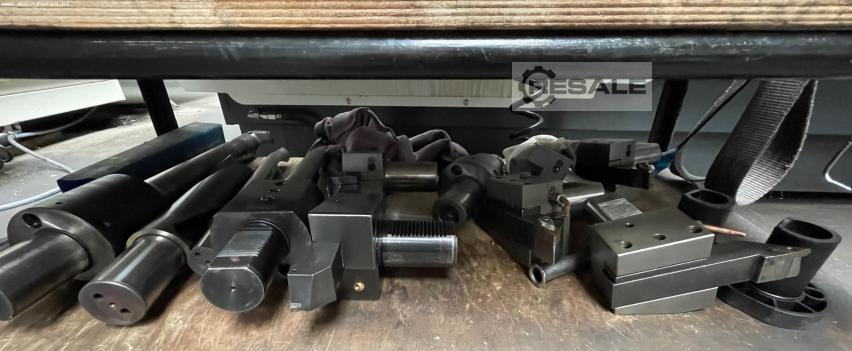

- VDI 50 Werkzeughalter

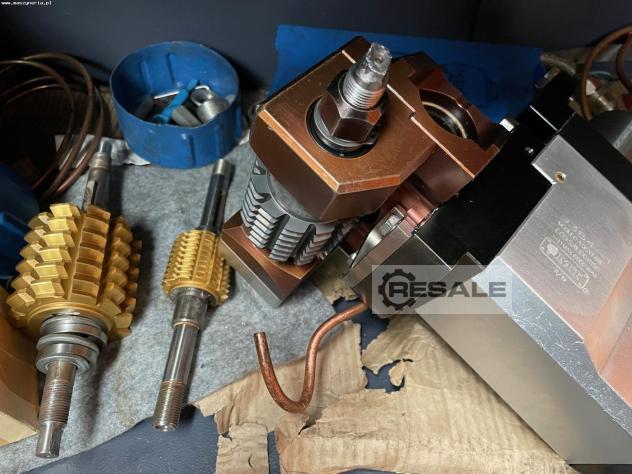

- Werkzeughalter zum Abwälzfräsen von Zahnrädern, Nuten, Zähnen etc.
- Werkzeughalter für die Montage von Bohrstangen
- angetriebener Winkelhalter (1 Stk.)
- angetriebener gerader Werkzeughalter (2 Stk.)
- Späneförderer
- Spänespülpistole
- Kühlmittelpumpe 12 bar
- Hydraulikaggregat mit Pumpe und Filtersystem
- Ölnebel
- automatische Zentralschmierung
- 4-Farben-Kontrollleuchte
