Maschinentyp: CNC Drehzentrum
Modell: CTXbeta1250 TC
Hersteller: DMGMORI
Steuerung: DMG MORI CELOS mit
Siemens 840D sl Operate
Baujahr: 2020
Standort: Deutschland
(#301432)
Ausstattung
- Dreh-Frässpindel HSK-A 63
- Werkzeugmagazin 80 Plätze
- Scharnierbandspäneförderer
- Hauptspindel ISM 102 33/40kW
- Gegenspindel ISM 76 25/32kW
- Gegendruckspannung Hauptspindel und Gegenspindel
- Frässpindel 20.000rpm
- Hochdruckkühlung 80bar
- Futterspüleinrichtung, Hauptspindel
- Werkzeugmesstaster, Fa. BLUM für feststehende Werkzeuge in der
Dreh-/Frässpindel

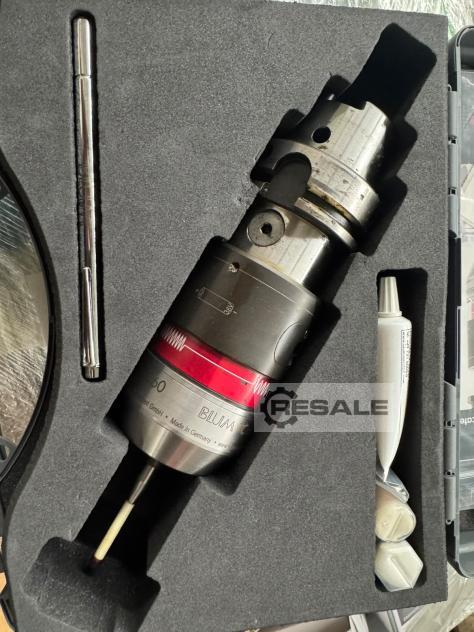

- Werkzeugmesstaster für Werkstück
- Automatische Tür
- Ölnebel Absaugung mechanisch
- Paket Stangenbearbeitung 104 mm
- Werkstück-Abholeinrichtung mit Förderband
- Hydraulische Hohlspanneinrichtung n max 3.600 rpm
- Meldeleuchte, 4-farbig
- Machine Protection (MPC)
- Electrical interface standard Profibus for Robo2Go
- Kurzstangenlader Hydrafeed MSV110
Technische Daten
Drehdurchmesser max. Spindel 1+2 ca.500mm
Drehdurchmesser standard Spindel 1+2 ca.300mm
Stangendurchmesser max. Spindel 1/2 ca.102mm / 65mm
X-Achse ca. 490mm
Z-Achse (+ ATC) ca.1200mm
Y-Achse ca. +-125mm
A-Achse (Spindel 2) ca.1200mm
B-Achse schwenken 240° (+-120°)
Drehzahl Spindel 1+2 ca.4000/4000 U/min
Drehzahl Fräspindel ca.20.000U/min
Eilgang X/Y/Z ca.40/40/50m/min
Eilgang A Spindel 2 ca.30m/min
Eilgang B Achse ca.100 U/min
Leistung Spindel 1+2 ca.40/40kW
Leistung Frässpindel ca. 22,5kW
Stellfläche L x B x H ca.4,78 x 2,2 x 2,02m <(Ohne Stangenlader)
Maschinengewicht ca.12.000kg
(Änderungen und Irrtümer in den technischen Daten, Angaben und
Preisen sowie Zwischenverkauf vorbehalten!)
Dieses Angebot ist freibleibend und unverbindlich. Änderungen,
Irrtümer und Zwischenverkauf ausdrücklich vorbehalten.
