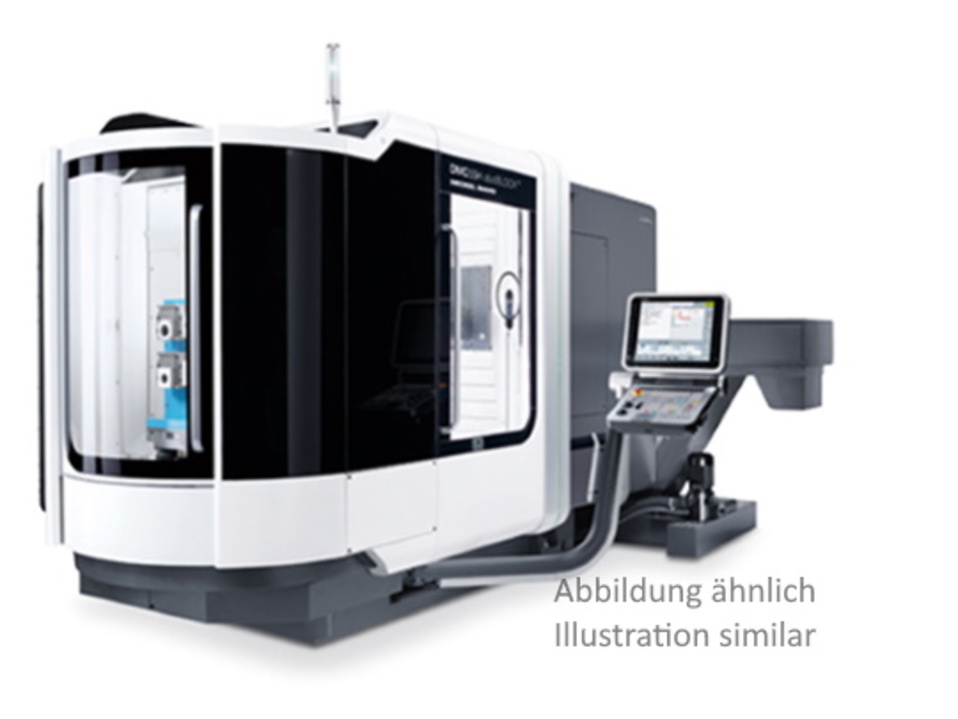

DMG MORI DMC 55 H duoBLOCK Horizontale Konsolfräsmaschinen

· Allgemein

· Horizontal-Bearbeitungszentrum in Duoblockbauweise; Steuerung: 3D-Steuerung Siemens 840D solutionline
·

· Arbeitsbereich 1

· längs
· 560 mm

· quer
· 600 mm

· senkrecht
· 600 mm

· Technische Daten

· Vorschub längs/quer/senkrecht
· 60000/60000/60000 mm/min

· Eilgang längs/quer/senkrecht
· 60/60/60 m/min

·
·

·
·

· NC-Rundtisch mit Palettenträger
· NC-Rundtisch mit Palettenträger zulässige Belastung 500 kg (Teiltisch 360 x 1° Grundmaschine entfällt)

·
· Tischfläche 400 x 400 mm

·
· Zulässige Belastung (tischmittig) 500 Kg

·
· 4. Achse (Schwenkbereich) 360 x 0,001 Grad

· Werkzeugmagazin, Kette-Vert., 60 Pl.
· Werkzeugmagazin Kettenmagazin vertikal mit 60 Magazinplätzen

· Motorspindel 18.000 1/min
· Hauptantrieb: Integrierte Motorspindel inkl. Aktivkühlung

·
· Antriebsleistung (100% ED) 28 kW

·
· Antriebsleistung (40% ED) 34 kW

·
· Drehmoment (100% ED) 84 Nm

·
· Drehmoment (40% ED) 110 Nm

·
· Drehzahlbereich von - bis - 18000 U/min

·
· Werkzeugaufnahme CAT 40

· Werkzeugaufnahme CAT 40
· Werkzeugaufnahme CAT 40 (beinhaltet Anpassung Arbeitsspindel, Werkzeugwechsler und Standardmagazin)

· Werkzeugspannung ISO/DIS 7388/II Typ B
· Werkzeugspannung hydraulisch/ mechanisch für Anzugsbolzen ISO/DIS 7388/II Typ B

· Produktionspaket 40 bar/23 l/min, 980 l Tank
· Produktionspaket Kühlmittelanlage 980 Liter, Papierbandfilter IKZ 40 bar/23 l/min durch Spindelmitte (AD) Dachspülung Arbeitsraum 300 l/min (Angaben als theoretische Pumpenleistung) über Spüldüsen mit Rückschlagventil bzw. Rotatinsdüse, getrennt an

· Werkzeugvermessung im Arbeitsraum Blum Laser NT-Hybrid
· Werkzeugvermessung im Arbeitsraum Fabr. Blum Laser NT-Hybrid automatischer Rückzug der Messeinheit in ein geschütztes Gehäuse Werkzeuglängen- und Durch- messervermessung horizontal/vertikal

· Spülpistole mit Pumpe
· Spülpistole mit Pumpe 1 bar/40 l/min (theor. Pumpenleistung)

· Öl-/Emulsionsnebelabscheideanlage
· Öl- und Emulsionsnebelabscheideanlage Elektrostat-Filter

· Kühleinrichtung
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Verbundglas-Sicherheitsscheibe
· Verbundglas-Sicherheitsscheibe für Sichtscheibe rechte Kabinentüre

· Sicherheitspaket für Netzausfall
· Sicherheitspaket für Netzausfall: Spannungsüberwachung mit schneller Bremsansteuerung
