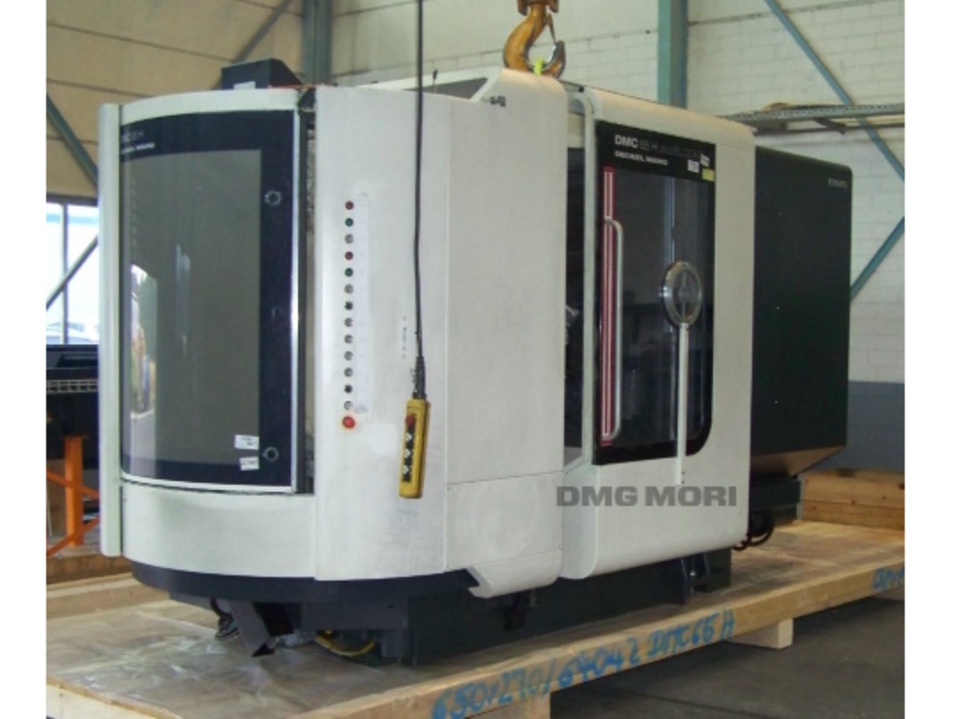

DMG MORI DMC 65 H duoBLOCK Horizontale Konsolfräsmaschinen

· Allgemein

· Horizontal-Bearbeitungszentrum; Steuerung: 3D-Steuerung Siemens 840D solutionline
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 60000/60000/60000 mm/min

· Eilgang längs/quer/senkrecht
· 60/60/60 m/min

· Arbeitsbereich 1

· längs
· 700 mm

· quer
· 700 mm

· senkrecht
· 700 mm

· Sonstiges

· Spannsystem
· HSK-A 63

·
·

· Hauptantrieb
· Antriebsleistung (100% ED) 20 kW

·
· Antriebsleistung (40% ED) 20 kW

·
· Drehzahlbereich von - bis - 12000 U/min

·
· Werkzeugaufnahme HSK-A 63

· NC-Rundtisch mit Palettenwechsler
· Meßsystemart Direktes Wegmeßsystem

·
· Tischfläche 500 x 500 mm

·
· Zentrierbohrung 50 mm

·
· Zulässige Belastung (tischmittig) 600 Kg

·
· Nutenbreite 14 mm

·
· Anzahl der Nuten 5

·
· Abstand der T-Nuten 100 mm

·
· Drehgeschwindigkeit max. 4. Achse 40 U/min

·
· 4. Achse (Schwenkbereich) 360 x 0,001 Grad

· Werkzeugaufnahme HSK-A 63
· Werkzeugaufnahme für HSK-A 63 nach DIN 69893 (beinhaltet Anpassung Arbeitsspindel, Werkzeugwechsler und Werkzeugmagazin)

· Werkzeugmagazin, Kette-Vert., 80 Pl.
· Werkzeugmagazin Vertikal-Kettenmagazin mit 80 Magazinplätzen

· Produktionspaket 40 bar/23 l/min, 980 l Tank
· Produktionspaket Kühlmittelanlage 980 Liter, Papierbandfilter IKZ 40 bar/23 l/min durch Spindelmitte (AD) Dachspülung Arbeitsraum 300 l/min (Angaben als theoretische Pumpenleistung) über Spüldüsen mit Rückschlagventil bzw. Rotatinsdüse, getrennt an

· Direktes Wegmeßsystem X,Y,Z
· Direktes Linearwegmeßsystem in X-, Y-, Z-Achse, Positionsunsicherheit P=0,006 mm (nach VDI/DGQ 3441)

· Werkzeugidentifikation (TDS)
· Werkzeugidentifikation (Tool-Dialog-System TDS) Fabr. Balluff BIS C - Chip Lesen/Schreiben manuell, berührungslos -

· Spülpistole mit Pumpe
· Spülpistole mit Pumpe 1 bar/40 l/min (theor. Pumpenleistung)

· Öl-/Emulsionsnebelabscheideanlage
· Öl- und Emulsionsnebelabscheideanlage Mechanischer Filter Durchsatzvolumen 1.100 m³/h

· Bedienpult für Beladestation Werkzeugmagazin
· Bedienpult Siemens für Beladestation Werkzeugmagazin mit TFT Bildschirm 8" Softkeys, alphanumerisches Tastenfeld. Kein Parallelbetrieb mit CNC-Steuerung

· Sonderausstattung
· Produktionspaket wie Baustein P-K0346, aber mit 80bar und Varioventil Drehmomentstütze Bolzenlösung mit 3-Punktanlage Automatische Rüstplatztüre 4/7 Spannhydraulik für Arbeitstisch und Rüstplatz zum Anschluss von hydraulischen Spannvorrichtungen

· Sonderausstattung
· 3 Luftleitungen am Rüstplatz müssen unabhängig voneinander mit Ventil (über Schalter an der Bedienleiste) bei geöffneter Rüstplatztüre geschaltet werden können. Pro Leitung ein Schalter (öffnen/schliessen)
