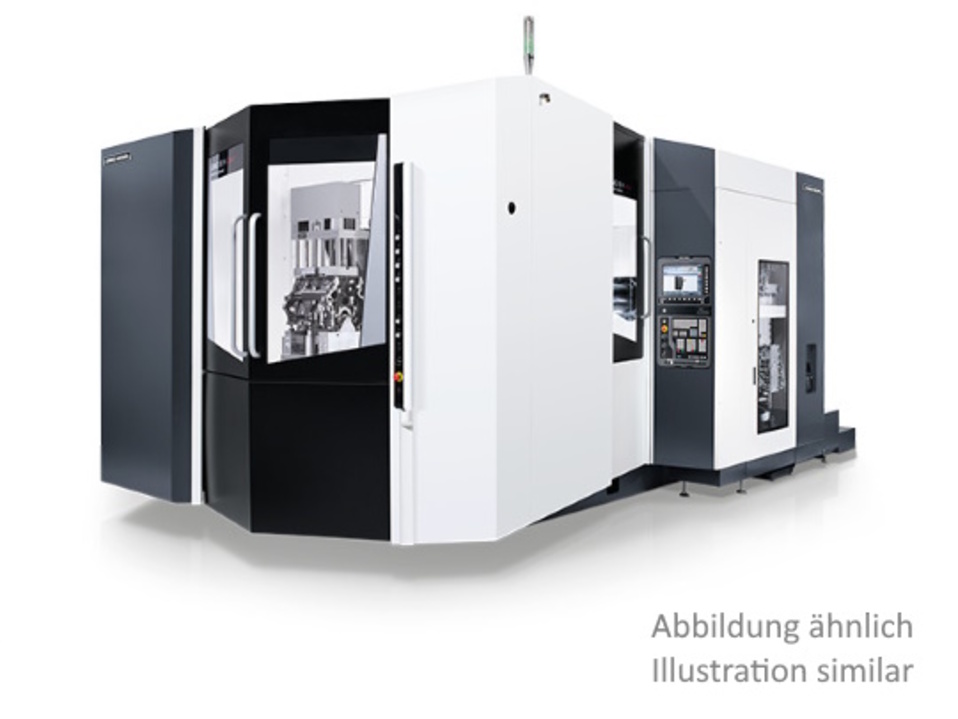

DMG MORI DMC 80 H linear Universalkonsolfräsmaschinen

· Allgemein

· Horizontal-Bearbeitungszentrum - Horizontal-Fräskopf; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 60000/60000/70000 mm/min

· Eilgang längs/quer/senkrecht
· 60/60/70 m/min

· Arbeitsbereich 1

· längs
· 800 mm

· quer
· 1050 mm

· senkrecht
· 900 mm

·
·

·
·

· NC-Rundtisch mit Palettenwechsler
· Meßsystemart Direktes Wegmeßsystem

·
· Tischfläche 630 x 630 mm

·
· Zentrierbohrung 50 mm

·
· Zulässige Belastung (tischmittig) 900 Kg

·
· Nutenbreite 14 mm

·
· Anzahl der Nuten 5

·
· Abstand der T-Nuten 100 mm

·
· Drehgeschwindigkeit max. 4. Achse 40 U/min

·
· 4. Achse (Schwenkbereich) 360 x 0,001 Grad

· Paket Kugelrollspindel
· Paket Kugelrollspindel X-/Y-/Z-Achse Maximale Vorschubgeschwindigkeit X- und Z-Achse: 60.000 mm/min Y-Achse: 70.000 mm/min (Linearantrieb X-/Y-/Z-Achse entfällt)

· Motorspindel 20.000 1/min
· Motorspindel speedMASTER® HSK-A 63 Spindeldrehzahl 20 - 20.000 min-1 Leistung 35 kW / 25 kW Drehmoment 130 Nm / 86 Nm (40 / 100 % Einschaltdauer)

· Kegelreinigung Bürste HSK
· Kegelreinigungsstation mit rotierenden Bürsten für Werkzeugaufnahme HSK

· Werkzeugmagazin, Rad, 123 Pl. HSK-A63
· Werkzeugmagazin Radmagazin (2 Räder) mit 123 Magazinplätzen HSK-A63

· Bedienpult für Beladestation Werkzeugmagazin
· Bedienpult für Beladestation Werkzeugmagazin mit TFT Bildschirm 15“ Eingabe über Touch Screen Windows 10 IoT Enterprise LTSB - 64 bit

· Produktionspaket 40 bar
· Produktionspaket: Kratzbandspäneförderer mit Kühlmittelanlage 980 l, Papierbandfilter Abwurfhöhe: 950 mm Breite: 380 mm IKZ 40 bar/23 l/min durch Spindelmitte (AD) Dachspülung Arbeitsraum 180 l/min AKZ 4 bar / 40 l/min (Angaben als theor. Pumpenleis

· Rotierende Sichtscheibe
· Rotierende Sichtscheibe Arbeitsraumtüre

· Messtaster Infrarot Heidenhain
· Messtaster Infrarot Fabrikat Heidenhain TS 460 Werkzeugaufnahme HSK-A 63

· 3D quickSET Erweiterungspaket
· 3D quickSET Erweiterungspaket für n-te Maschine: Software / Passwort (nur in Verbindung mit Option Messtaster und vorhandenem Messmittelsatz)

· Digital Manufacturing Package
· Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d

· Messenger V4
· Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine
