x-Weg: 1.135 mm
y-Weg: 1.050 mm
z-Weg: 750 mm
Steuerung:
iTNC 530 Heidenhain
Hauptspindel::
Drehzahlbereich -
Hauptspindel: max. 14.000 min/-1
Antriebsleistung - Hauptspindel:
19 kW
Max. Drehmoment: 100 Nm
Werkzeugaufnahme: HSK-A 63
Tischaufspannfläche: 1.400 x 1.050 mm
max. Tischbelastung:
2.500 kg
Max. Werkstückabmessungen: 1.400 x 1.240 mm
max.
Werkstückhöhe: 750 mm
Werkzeugmagazin::
Anzahl der
Werkzeugplätze: 30 pos.
Werkzeugaufnahme: HSK-A 63
max.
Werkzeugdurchmesser: 80 mm
max. Werkzeugdurch. bei freier
Nachbarbox.: 160 mm
max. Werkzeuglänge: 365 / 395 mm
max.
Werkzeuggewicht: 8,0 kg
Wechselzeit Span - Span: 6,1
sec
Vorschübe::
Vorschubgeschwindigkeit: max. 40.000
mm/min
Eilgang: 40 m/min
Beschleunigung: 6
m/s²
Vorschubkraft ( X / Y / Z ): 14 / 20 / 14
kN
Gesamtleistungsbedarf: 44 kVA
Maschinengewicht ca.: 14,4
t
Raumbedarf ca.: 6,0 x 5,0 x 3,3 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
Hochdruckkühlung: 40 bar
innere Kühlmittelzufuhr:
Papierbandfilter:
elektr. Handrad:
Signallampe:
Werkzeugpaket: 58x HSK-A 63
Schraubstock: 1x

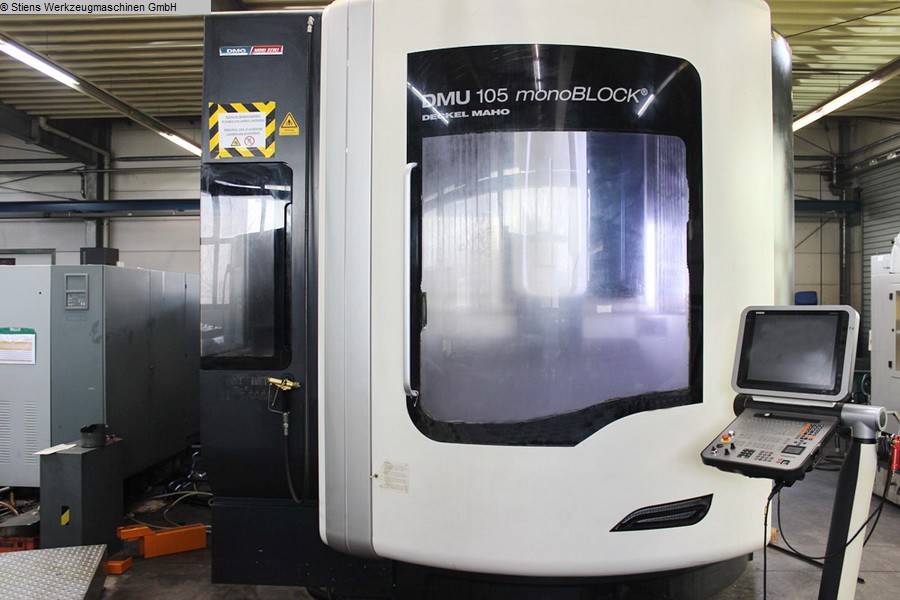

CNC
Bearbeitungszentrum Vertikal
DMG MORI SEIKI - DMU 105
monoBLOCK
- Spindelstunden: ca. 9.518h
-
Produktionspaket:
(Späneförderer, Kühlmittelanlage 600 l,
Papierbandfilter,
innere Kühlmittelzufuhr 40 bar / 23 l/min durch
Spindelmitte)
-Air Clear: Luftvorhang für
Sichtscheibe
