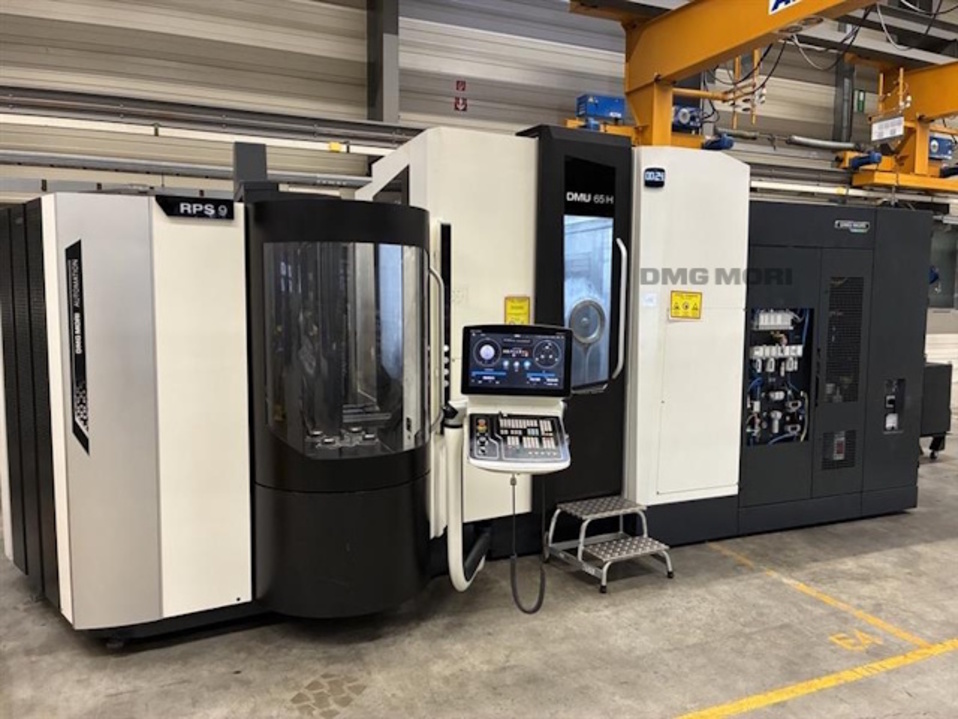

DMG MORI DMU 65 H monoBLOCK Rundtischfräsmaschinen

· Allgemein

· Horizontales-Universal-Bearbeitungszentrum; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Arbeitsbereich 1

· längs
· 650 mm

· quer
· 700 mm

· senkrecht
· 950 mm

· Technische Daten

· Vorschub längs/quer/senkrecht
· 60000/60000/60000 mm/min

· Eilgang längs/quer/senkrecht
· 60/60/60 m/min

·
·

· Motorspindel 20.000 1/min
· Motorspindel speedMASTER® HSK-A 63 Spindeldrehzahl 20 - 20.000 min-1 Leistung 35 kW / 25 kW Drehmoment 130 Nm / 86 Nm (40 / 100 % Einschaltdauer)

· Kegelreinigung Bürste HSK
· Kegelreinigungsstation mit rotierenden Bürsten für Werkzeugaufnahme HSK

· NC-Schwenkrundtisch DirectDrive
· NC-Schwenkrundtisch direct drive Tischplatte: d 650 mm, 1 x T-Nut 14 H7 (Richtnut, tischmittig) 8 x T-Nut 14 H12 (Spannnuten) zulässige Belastung: 600 kg Dreh-Achse: 80 min-1 direct drive Schwenk-Achse: 20 min-1 single drive Drehbereich Dreh-Achse: endlo

· Achskinematik A / C für Schwenkrundtisch
· Achskinematik A/C für Schwenkrundtisch Achsbezeichnung Schwenkachse: A Achsbezeichnung Drehachse: C 0°-Stellung A-Achse: Tisch vertikal Rundachseneinstellung: Modulo Maschinennullpunkt: In Tischmitte auf der Tischoberfläche Nicht kompatibel zu monoBLOC

· Werkzeugmagazin, Rad, 273 Pl.
· Werkzeugmagazin Radmagazin (3 Räder) mit 273 Magazinplätzen HSK-A63 oder optional ausgewählte Werkzeugaufnahme

· Bedienpult für Beladestation Werkzeugmagazin
· Bedienpult für Beladestation Werkzeugmagazin mit TFT Bildschirm 15" Eingabe über Softkeys / alphanumerisches Tastenfeld auf Touch Screen Windows 7 embedded

· Kühlmitteltemperierung/IKZ-Kühlmittelanlage
· Kühlmitteltemperierung für IKZ-Kühlmittelanlage 980 l Heizleistung max.: 3.000 W Kühlleistung max.: 3.800 W

· IKZ-Anlage - Alu / Guss Filter 80 bar 1300 l Tank
· IKZ-Kühlmittelanlage - Alu / Guss Filterpaket Kühlmittelbehälter 1.300 Liter Papierbandfilter IKZ frequenzgeregelt 10 bar/37l/min - 80 bar/31 l/min durch Spindelmitte (AD) AKZ 4 bar / 40 l/min (Angaben als theor. Pumpenleistung) Druck stufenlos program

· Rotierende Sichtscheibe
· Rotierende Sichtscheibe Arbeitsraumtüre

· Teilbarer Späneförderer
· Teilbarer Späneförderer geringerer Platzbedarf hinter der Maschine notwendig zum Herausziehen des Späneförderers im Wartungsfall

· Kühleinrichtung
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Vorbereitung Öl-/Emulsionsnebelabscheideanlage
· Vorbereitung mechanisch und elektrisch für Öl-/Emulsionsnebelabscheideanlage

· Messtaster Infrarot Renishaw HSK-A 63
· Messtaster Infrarot Fabr. Renishaw OMP 60 HSK-A 63

· Werkzeugvermessung im Arbeitsraum Blum Laser
· Werkzeugvermessung im Arbeitsraum Blum Laser DIGILOG Werkzeuglängen- und Durchmesser- vermessung vertikal

· Werkzeugbruchkontrolle mechanisch
· Werkzeugbruchkontrolle mechanische Ausführung

· 3D quickSET Erweiterungspaket
· 3D quickSET Erweiterungspaket für n-te Maschine: Software / Passwort (nur in Verbindung mit Option Messtaster und vorhandenem Messmittelsatz)

· Sensorpaket i4.0
· Sensorpaket i4.0: MPC Machine Protection Control SGS Spindle Growth Sensor IKZ Durchflusswächter

· proTIME
· proTIME Display zur Visualisierung der Restlaufzeit, Reststückzahl und des Maschinenstatus

· Rund-Palettenspeicher RPS 9 inkl. 9 Paletten
· Rund-Palettenspeicher RPS 9 inkl. Anpassung NC-Schwenkrundtisch und 9 Paletten 500 mm x 500 mm T-Nuten nach DIN 55201-A2 (insgesamt 9 Paletten für Maschine mit Speicher) Automatische Arbeitsraumtüre Bedienpult für Beladestation Werkzeugmagazin

· Verbundglas-Sicherheitsscheibe
· Verbundglas-Sicherheitsscheibe für Sichtscheibe rechte Kabinentüre

· Betriebsart 4
· Betriebsart 4 "Prozessbeobachtung in der Fertigung" Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· Genauigkeitspaket
· Genauigkeitspaket Erweiterte Kühlmaßnahmen, Thermoshield und Bauteilselektion

· MDynamics Paket
· Deckel Maho Paket MDynamics Verbesserte Oberflächengüte bei verkürzter Bearbeitungszeit

· Application Tuning Cycle ATC
· Application Tuning Cycle ATC programmierbare Vorschub- Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/Oberfläche/ Geschwindigkeit

· Efficient Production Package
· Efficient Production Package Lösungen für den sicheren Prozess und den effizienten Einsatz von wichtigen Bearbeitungsschritten

· Interpolationsdrehen
· Interpolationsdrehen Dreh-Stechzyklus zur Herstellung von einfachen Dichtflächen und Einstichen auf Bearbeitungszentren. In Verbindung mit Siemens Steuerung nur horizontaler und vertikaler Bearbeitungsebene möglich

· 3D-Datenmodell
· 3D Datenmodell in STEP-Format zur kundenseitigen Integration in ein CAD-System zum Zweck einer Maschinensimulation. (Datenbasis in Baugruppenstruktur)

· DMG MORI NETSERVICE
· DMG MORI NETSERVICE Qualifizierter Support durch Internet-gestützte Ferndiagnose

· IoT connector
· DMG MORI IoTconnector Der IoTconnector ermöglicht die Nutzung der Onlinedienste von DMG MORI (z. B. NETSERVICE oder MESSENGER on ADAMOS).

· SERVICE AGENT (CELOS)
· SERVICE AGENT (CELOS) Kontrollierte Wartung und Instandhaltung der Maschine

· MESSENGER (CELOS)
· MESSENGER (CELOS) Übersichtlicher Maschinen Live-Status der vernetzten Maschinen

· Performance Package
· Performance Package bestehend aus Condition Analyzer und Performance Monitor Optimierung der Transparenz durch detaillierte Maschinenübersicht mit innovativen Monitoring APPs.

· Sonderausstattung
· Messedesign Standartgenauigkeit !!!
