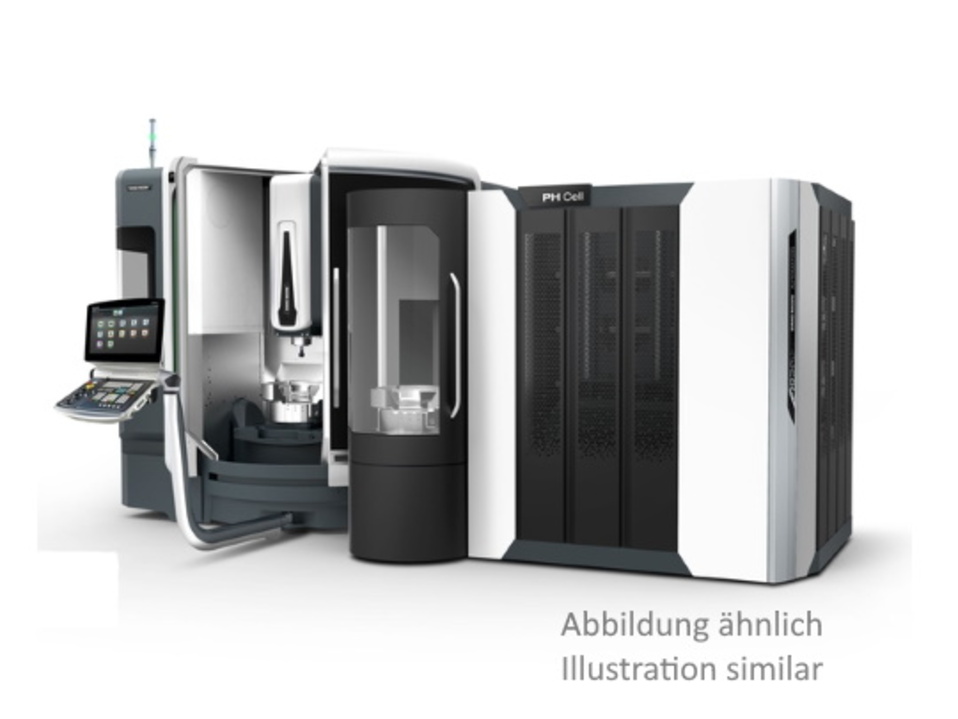

DMG MORI DMU 65 monoBLOCK Rundtischfräsmaschinen

· Allgemein

· Universal-Bearbeitungszentrum in monoBLOCK-Bauweise; Steuerung: CELOS mit Siemens 840D sl Operate
·

· Technische Daten

· Vorschub längs/quer/senkrecht
· 40000/40000/40000 mm/min

· Eilgang längs/quer/senkrecht
· 40/40/40 m/min

· Arbeitsbereich 1

· längs
· 735 mm

· quer
· 650 mm

· senkrecht
· 560 mm

· Werkzeugwechsler

· Werkzeugwechslerebene
· vertikal

· Greiferart
· Doppelgreifer

· Anzahl der Werkzeuge
· 90

· Max. Werkzeuglänge
· 315 mm

· Max. Werkzeugdurchmesser bei besetzten Nachbarplätzen
· 80 mm

· Max. Werkzeugdurchmesser bei freien Nachbarplätzen
· 160 mm

· Platzbedarf/Gewicht

· Gewicht ca.
· 12400 Kg

· NC-Schwenkrundtisch integriert in Starrem Tisch
· Meßsystemart Direktes Wegmeßsystem

·
· Tischfläche 800 x 650 (Ø 650) mm

·
· Zentrierbohrung 50 mm

·
· Zulässige Belastung (tischmittig) 600 Kg

·
· Nutenbreite 14 mm

·
· Anzahl der Nuten 9

·
· Abstand der T-Nuten 63 mm

·
· Drehgeschwindigkeit max. 4. Achse 40 U/min

·
· 4. Achse (Schwenkbereich) 360 x 0,001 Grad

·
· 5. Achse (Schwenkbereich) +120/-120 x 0,001 Grad

·
· Drehgeschwindigkeit 5. Achse 20 U/min

· Integrierte Motorspindel speedMASTER®
· Antriebsleistung (100% ED) 25 kW

·
· Antriebsleistung (40% ED) 35 kW

·
· Drehmoment (100% ED) 86 Nm

·
· Drehmoment (40% ED) 130 Nm

·
· Drehzahlbereich von - bis - 15000 U/min

·
· Werkzeugaufnahme HSK-A 63

·
· Spannsystem HSK-A 63

·
·

·
·

· Werkzeugmagazin, Kette-Vert., 90 Pl.
· Werkzeugmagazin Vertikal-Kettenmagazin basic mit 90 Magazinplätzen

· Werkzeugaufnahme HSK-A 63
· Werkzeugaufnahme für HSK-A 63 nach DIN 69893 (beinhaltet Anpassung Arbeitsspindel und Werkzeugmagazin)

· 3D quickSET Erweiterungspaket
· 3D quickSET Erweiterungspaket für n-te Maschine: Software / Passwort (nur in Verbindung mit Option Messtaster und vorhandenem Messmittelsatz)

· Messtaster Infrarot Heidenhain
· Messtaster Infrarot Fabrikat Heidenhain TS 460 SK 40 bzw. optional ausgewählte Werkzeugaufnahmen

· Werkzeugvermessung im Arbeitsraum Blum Laser
· Werkzeugvermessung im Arbeitsraum Blum Laser DIGILOG Werkzeuglängen- und Durchmesser- vermessung vertikal

· Produktionspaket 40 bar/23 l/min, 600 l Tank
· Produktionspaket: Kratzbandspäneförderer mit Kühlmittel- anlage 600 Liter, Papierbandfilter Abwurfhöhe: 950mm Breite: 670mm IKZ 40 bar/23 l/min durch Spindelmitte (AD) Externe Kühlmittelzufuhr 4 bar/40 l/min (Angaben als theor. Pumpenleistung) Sp

· Rotierende Sichtscheibe
· Rotierende Sichtscheibe Arbeitsraumtüre

· TCC Tool Control Center basic HSK-A63
· TCC Tool Control Center basic HSK-A63 - Erkennung von Verschmutzung an der Werkzeugschnittstelle - Spindelschutz mittels Überwachung der max. Kräfte - Messung der Werkzeugeinzugskraft

· TCC Tool Control Center advanced
· TCC Tool Control Center advanced - Erweiterung des Funktionsumfangs der Option TCC basic - Werkzeug- und Werkstückschutz - Visualisierung der Schneidensymmetrie - Machine Protection Control MPC

· proTIME
· proTIME Display zur Visualisierung der Restlaufzeit, Reststückzahl und des Maschinenstatus

· EROWA Automationsschnittstelle PH 150 / PH CELL
· Automationsschnittstelle PH 150 / PH CELL für EROWA Nullpunktspannsysteme bestehend aus: - Schnittstelle (Profibus) über M65 - Arbeitstisch mit 4-Kanal- Drehdurchführung - Automatische Hubtüre - Ansteuerung eines EROWA (MTS / UPC) Nullpunktspan

· Preisreduzierung für Automation von DMG MORI
· Minderpreis auf Automationsschnittstelle bei gleichzeitiger Bestellung einer DMG MORI Automationslösung

· Kühleinrichtung
· Kühleinrichtung Blasluft durch Spindelmitte, anwählbar über M-Funktion

· Vorbereitung Öl-/Emulsionsnebelabscheideanlage
· Vorbereitung mechanisch und elektrisch für Öl-/Emulsionsnebelabscheideanlage

· Tropenpaket (Maschinenumfeld max. 50 °C)
· Tropenpaket für Umgebungstemperaturen am Maschinen- aufstellort von max. 50 ° Celsius

· Schaltschrankbeleuchtung mit Steckdose
· Schaltschrankbeleuchtung mit Steckdose Beleuchtung im Schaltschrank mit Bewegungsmelder Steckdose 230V - 10A (Typ F - Schuko) Der Anschluss erfolgt vor dem Hauptschalter (hierfür muss kundenseitig ein belastbarer Neutralleiter zur Verfügung gestellt wer

· Betriebsart 4
· Betriebsart 4 "Prozessbeobachtung in der Fertigung" Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· Sicherheitspaket für Netzausfall
· Sicherheitspaket für Netzausfall: Spannungsüberwachung mit schneller Bremsansteuerung Geregeltes Stillsetzen der CNC-Steuerung Anzeige zuletzt ausgeführter Satzfolge

· Maschinendokumentation auf CD-ROM
· Maschinendokumentation auf CD-ROM Betriebsanleitung, Programmieranleitung

· IoTconnector
· IoTconnector Der IoTconnector ermöglicht die Nutzung der Onlinedienste von DMG MORI (z. B. NETservice).

· Machine Data Connector
· Machine Data Connector (MDC) Einheitliche Schnittstelle für Maschinendaten.

· NETservice
· NETservice Qualifizierter Support durch Internet-gestützte Ferndiagnose

· Messenger V4
· Messenger V4 Übersichtliche Darstellung vom Maschinen Live Status.

· Service Agent
· Service Agent Kontrollierte Wartung und Instandhaltung der Maschine

· Sonderausstattung
· Alle Maßnahmen des Genauigkeitspakets bleiben erhalten. Die Abnahme und Lieferung der Maschine erfolgt jedoch in Standardgenauigkeit

· PH CELL
· Palettenbe- und entladesystem PH Cell mit Handlingsystem und Palettenregalsystem - Handlingsystem mit Paletten-Greifsystem, Transfergewicht max. 300 kg (Palette mit Beladung) - 1 Regalmodul mit 3 Regalböden und bis zu 15 Ablageplätzen - Palette

· Palettenverwaltung - Steuerung Komfort Plus
· Steuerung Komfort Plus beinhaltet zusätzlich zur Standard- Software verschiedene Optionen mehr um eine bessere Auslastung und Flexibilität der Anlage zu gewährleisten: - Nullpunktverschiebung der Paletten - Aufruf von mehreren NC-Programmen fü

· Satz Dokumentation zusätzlich in Papierform
· 1 Satz Dokumentation zusätzlich: Betriebsanleitung, Programmieranleitung in Papierform

· Drehbarer Rüstplatz
· Rüstplatz manuell drehbar 4 x 90°

· Signallampe 4-farbig
· Signallampe 4-farbig rot: Allgemeine Störung gelb: Maschineneingriff erforderlich grün: Maschine im Automatikbetrieb blau: Maschine im Einrichtbetrieb

· EROWA MTS Nullpunkt-Spannstation
· EROWA MTS Nullpunkt-Spannstation mit Spannmodulen für Paletten 400 x 400 mm und 500 x 500 mm

· 2 x Aluminium Palette 400 x 400, glatt, EROWA MTS
· 2 x Aluminium Palette 400 x 400 mm inkl. Spannzapfen passend zur Spannstation EROWA MTS Oberfläche glatt inkl. EROWA-Palettenkupplung zum Greifen durch Regalbediengerät

· 2 x Aluminium Palette 400 x 400, Bohrbild, EROWA MTS
· 2 x Aluminium Palette 400 x 400 mm inkl. Spannzapfen passend zur Spannstation EROWA MTS Oberfläche Bohrbild M12, Raster 50 mm inkl. EROWA-Palettenkupplung zum Greifen durch Regalbediengerät

· CE - Konformität
· CE - Konformität für das Gesamtsystem (Automation mit Werkzeugmaschine)
