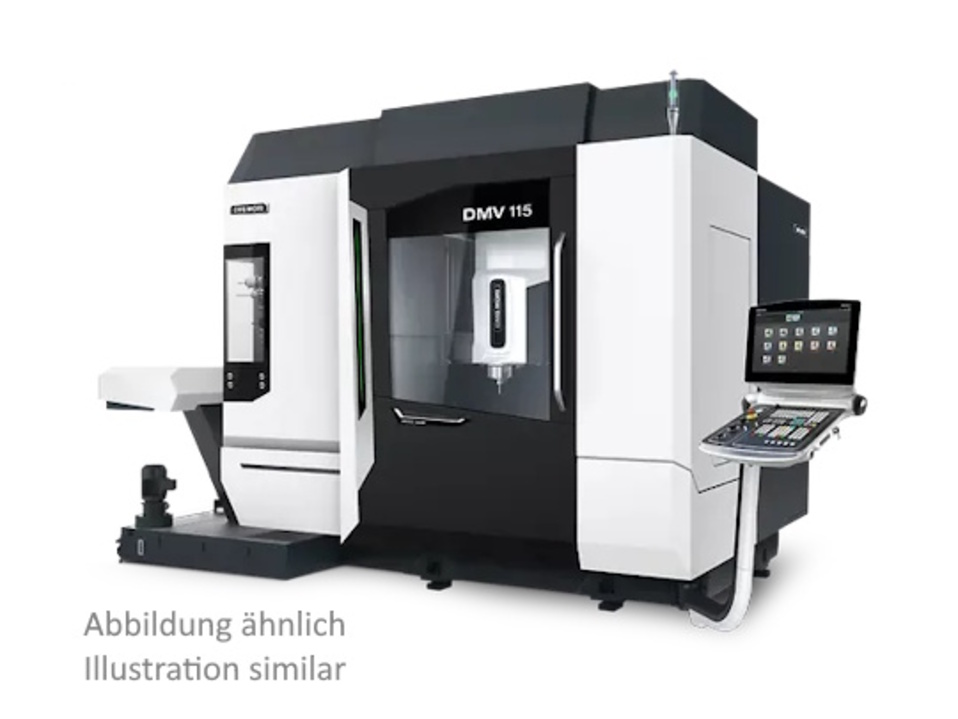

DMG MORI DMV 115 Universalkonsolfräsmaschinen

· Allgemein

· Vertikal-Bearbeitungszentrum Stealth Design; Steuerung: CELOS X mit Siemens 840D SL Operate
·

· Merkmale

· Tischfläche
· 1460 x 750 mm

· Zulässige Belastung (tischmittig)
· 1500 Kg

· Werkzeugmagazin mit
· 40 Positionen

· Verfahrweg X / Y / Z
· 1150/700/550 mm

· Eilgänge X / Y / Z
· 42/42/42 m/min

· Gewicht ca.
· 12900 Kg

· Spindeldrehzahl 20 - 12.000 U/min SK50, 288Nm
· Spindeldrehzahl 20 - 12.000 U/min SK50 für Werkzeugaufnahme nach DIN ISO 7388-1-A50 mit Leistung 44/32 kW (40/100% ED) mit Drehmoment 288/187 Nm (40/100% ED) (abweichend vom Standard)

· Werkzeugmagazin 40 Plätze
· Werkzeugmagazin 40 Plätze SK50 Kettenmagazin mit Köchern und Doppelgreifereinrichtung, inkl. direkte manuelle Werkzeugbestückung in das Werkzeugmagazin

· Kühlmittel-Blasluft-Umschaltung
· Kühlmittel-Blasluft-Umschaltungextern über M-Funktion

· Blasluft durch Spindelmitte
· Blasluft durch die Spindelmitte anwählbar über M-Funktion, gewartete Luft mit geringen Ölanteil

· Innere Kühlschmierstoffzufuhr Paket 40 bar / 600 l
· Innere Kühlschmierstoffzufuhr Paket 40 bar / 600 l bestehend aus: Drehdurchführung Spindel, Innere Kühlschmierstoffzuführung Papierbandfilter 40 Bar / 600 l Späneförderer, Bettspülung, Arbeitsraumspülung, Kabinendach Doppelschaltfilter 50µm für

· Kratzbandspäneförderer mit abgereinigtem Spaltsieb
· Kratzbandspäneförderer mit abgereinigtem Spaltsieb, speziell für Materialien mit aufschwimmenden Spänen wie z.B. Aluminium, Erweiterung für IKZ-Basis-Pakete (600 l oder 980 l) (nur in Verbindung mit einer Papierbandfilteranlage möglich)

· Tropenpaket
· Tropenpaket für Maschinenumfeld bis 50° Celsius: beinhaltet Aktivkühlung Schaltschrank, leistungsgesteigerte Aktivkühlung Hauptspindelantrieb / Motorspindel;

· Rotierende Sichtscheibe
· Rotierende Sichtscheibe (nur verfügbar mit Option Kabinendach)

· Öl- und Emulsionsnebelabscheider mechanisch
· Öl- und Emulsionsnebelabscheider mechanisch (nur mit Option Kabinendach verfügbar)

· Messtaster Infrarot PP60 optical
· Messtaster Infrarot für ISO 50 Fabr. Renishaw PP 60 optical (OMP 60) Werkzeugaufnahme passend zur Spindel

· Laserwerkzeugvermessung autom. einfahrbar
· Laserwerkzeugvermessung Blum DIGILOG, automatisch einfahrbare Messeinheit Werkzeuglänge- und Durchmesservermessung automatische Reinigung über externe Blasluft Kalibrierdorn mit Werkzeugaufnahme

· Automationsschnittstelle für externe Automation PROFINET
· Automationsschnittstelle in Ausführung DMG MORI Spezifikation bestehend aus: Schnittstelle (Profinet) über M65 Automatische Beladetür 4-fach Energiezuführung zum Maschinentisch

· MPC - Machine Protection Control
· MPC - Machine Protection Control Maschinenschutz durch Schnellabschaltung

· Betriebsart 4
· Betriebsart 4 Prozessbeobachtung in der Fertigung Manueller Eingriff bei geöffneten Arbeitsraumtüren Freigabe nach ausgefüllter Checkliste

· ATC (Application Tuning Cycle)
· ATC (Application Tuning Cycle) programmierbare Vorschub- Parametereinstellung für Bearbeitungsaufgabe Genauigkeit/Oberfläche/ Geschwindigkeit

· Messenger V4
· Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de
