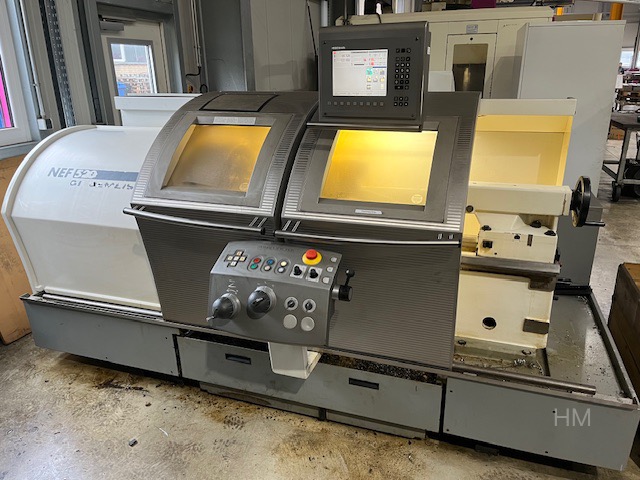

DMG MORI Gildemeister NEF 520_ Bj. 2006_IntNr231685

Standort: Deutschland, Baden-Württemberg Südwest

Zustand: Gebraucht

Hersteller: DMG

Modell: NEF 520

Baujahr: 2006
Gildemeister NEF 520

Maschinentyp: CNC-Zyklendrehmaschine
Hersteller: Gildemeister
Typ: NEF 520
Baujahr: 2006
Steuerung: Heidenhain ManualPlus 4110

Arbeitsbereich

Drehdurchmesser über Bett: 500 mm
Drehdurchmesser über Planschlitten: 290 mm
Drehlänge: ca. 850 mm (je nach Ausführung auch länger erhältlich)
Spitzenweite: ca. 850 mm
X-Achse / Planweg: 260 mm
Z-Achse / Längsweg: 900 mm

Hauptspindel

Spindelbohrung: 70 mm
Drehzahlbereich: 10–3.000 U/min
Max. Spindeldrehmoment: 920 Nm
Spindelaufnahme: DIN 55027 / Größe 8
2 Drehzahlbereiche

Werkzeugaufnahme

Werkzeughalter: Multifix Größe C
je nach Ausstattung mit Revolverkopf/Sauter-Revolver

Reitstock

Pinolenhub: 180 mm
Aufnahme: MK 5

Vorschübe

Eilgang X: 8 m/min
Eilgang Z: 10 m/min

Spannmittel

3-Backenfutter ca. Ø 250 mm
je nach Ausstattung zusätzliche Backen bzw. weiteres Futter

Antriebsleistung

Hauptspindelmotor: ca. 12 kW

Maschinengewicht: je nach Ausführung etwa 3,1–5,2 t
Abmessungen: je nach Ausführung ca. 3.400 × 1.950 × 1.825 mm.

Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

Gildemeister NEF 520

Machine type: CNC cycle lathe
Manufacturer: Gildemeister
Model: NEF 520
Year of manufacture: 2006
Control: Heidenhain ManualPlus 4110

Working Range
Swing over bed: 500 mm
Swing over cross slide: 290 mm
Turning length: approx. 850 mm (depending on configuration, longer versions may be available)
Distance between centres: approx. 850 mm
X-axis / cross travel: 260 mm
Z-axis / longitudinal travel: 900 mm
Main Spindle
Spindle bore: 70 mm
Spindle speed range: 10–3,000 rpm
Max. spindle torque: 920 Nm
Spindle nose: DIN 55027 / size 8
2 speed ranges
Tooling
Tool holder: Multifix size C
Depending on configuration, equipped with turret / Sauter turret
Tailstock
Quill stroke: 180 mm
Taper: MK 5 / Morse taper No. 5
Feeds / Rapid Traverse
Rapid traverse X-axis: 8 m/min
Rapid traverse Z-axis: 10 m/min
Workholding
3-jaw chuck, approx. Ø 250 mm
Depending on configuration, additional jaws and/or additional chuck
Drive Power
Main spindle motor: approx. 12 kW

Machine weight: approx. 3.1–5.2 t, depending on configuration
Machine dimensions: approx. 3,400 × 1,950 × 1,825 mm, depending on configuration

The machine can be inspected under power by prior appointment.

Subject to prior sale. Technical data and specifications are subject to change and may contain errors.
