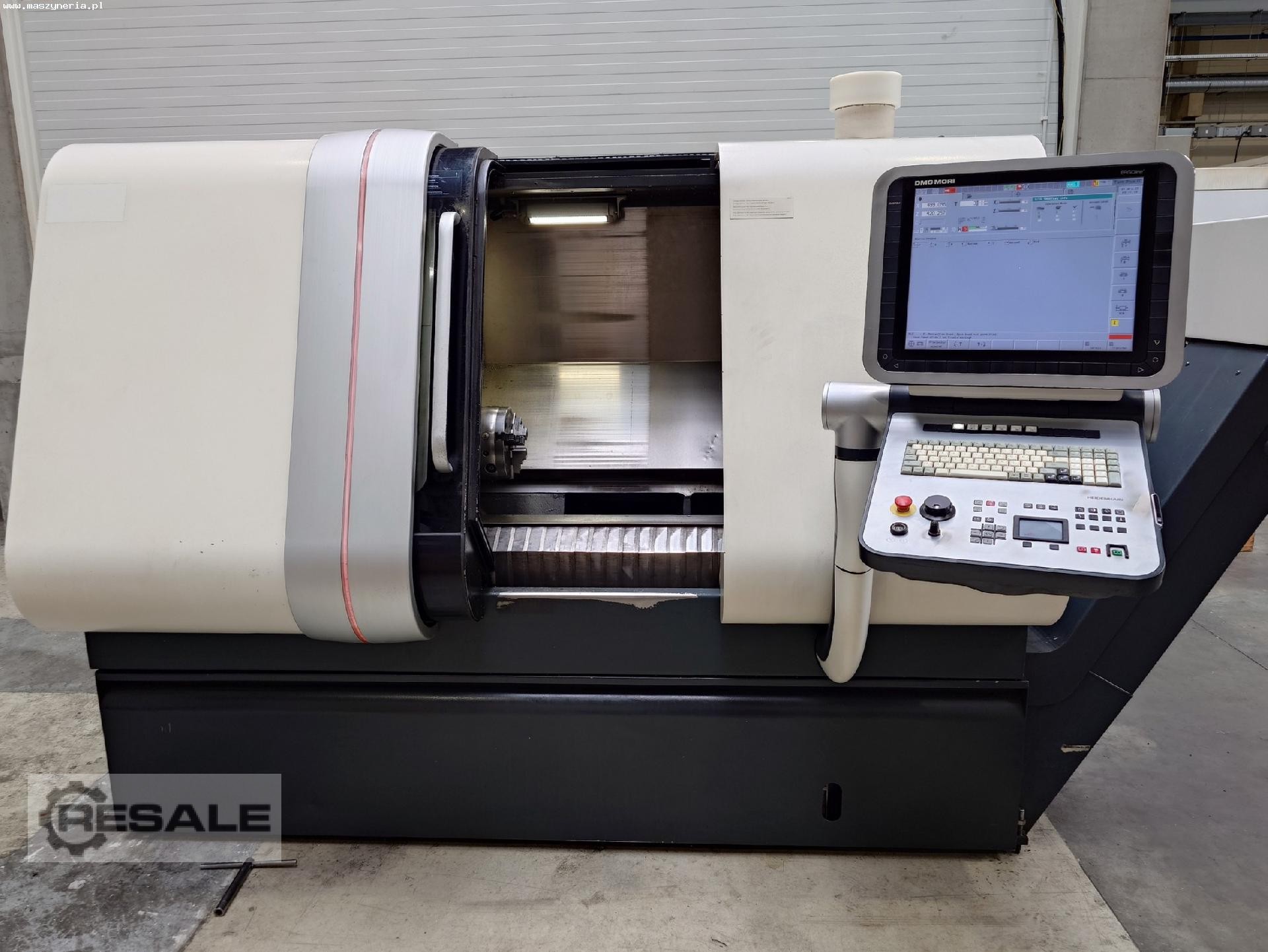

DMG MORI NEF 400 CNC Drehzentren

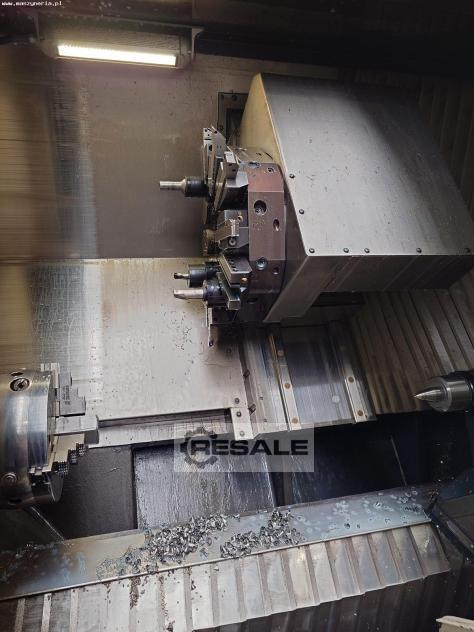

CNC Drehzentrum DMG MORI NEF 400 wurde 2009 in Polen von FAMOT Pleszew S.A. gebaut. Die Maschine, die sich durch ihre kompakte Bauweise und hohe Effizienz auszeichnet, wird für die Präzisionsbearbeitung von Werkstücken mit einem maximalen Durchmesser von 350 mm eingesetzt. Die Bearbeitung erfolgt in einem vollständig beleuchteten Arbeitsraum mit Hilfe einer Hochgeschwindigkeitsspindel und Präzisionsschneidwerkzeugen, die von einem Revolver mit 12 Positionen entnommen werden. Die extrem steife Konstruktion eliminiert jegliche Vibrationen und Schwingungen und gewährleistet so maximale Prozessstabilität selbst bei den größten Herausforderungen. All diese Eigenschaften machen die DMG NEF 400 zur besten Wahl für jede Industrieanlage.

Die CNC Drehmaschine GILDEMEISTER NEF 400 wurde für den Prototypenbau eingesetzt und hat insgesamt 6492 Stunden gearbeitet. Zum Angebot gehört auch eine umfangreiche Ausstattung, die unter anderem aus einer modernen CNC-Steuerung von HEIDENHAIN, angetriebenen Werkzeugen und einem Späneförderer besteht.

Technische Daten der Metalldrehmaschine DMG MORI NEF 400
- maximaler Drehdurchmesser: 350 mm
- Stangendurchmesser: 52 mm
- Umlaufdurchmesser über Bett: 385 mm
- Umlaufdurchmesser über Schlitten: 350 mm
- Maximale Drehlänge: 650 mm
- Abstand zwischen Spitzen: 805 mm
- Vorschub in der X/Z-Achse: 255/700 mm
- Vorschub in der Z-Achse (Reitstock): 580 mm
- Eilgang in der X,Z-Achse: 30 m/min
- Vorschubkraft in der X/Z-Achse (100% ED): 4,5/6,2 kN
- Vorschubkraft in der X/Z-Achse (40% ED): 5/8,5 kN
- maximale Spindeldrehzahl: 4000 U/min
- Durchmesser der Spindelbohrung: 65 mm
- Spindeldurchmesser: 90 mm
- Antriebsleistung der Spindel (100% ED/40% ED): 11,5/15,3 kW
- Spindeldrehmoment (100% ED/ 40% ED): 293/390 Nm
- Spindelende: A6 DIN 55026
- Abstand vom Spindelende zum Boden: 1040 mm
- Durchmesser des Spannfutters: 200 mm
- Maximale Revolverdrehzahl: 4500 U/min
- Antriebsleistung des Revolvers (100% ED/ 40% ED): 3,3/4,4 kW
- Revolverdrehmoment (100% ED/ 40% ED): 16/21 Nm
- Werkzeugaufnahme: VDI 30
- Anzahl der angetriebenen Werkzeuge: 6
- Querschnitt des Werkzeugschafts: 20×20 mm
- Reitstockverlängerung: 580 mm
- Reitstockkegel: Morse MK4
- Maximaler Reitstockschub: 680 daN
- Betriebsstunden: 6492 h
- Einschaltdauer der Maschine: ca. 25750 h
- Spannungsversorgung: 400 V; 50/60 Hz
- Abmessungen (L mit Späneförderer x B x H): 3800 x 2215 x 1990 mm
- Gewicht der Maschine DMG GILDEMEISTER NEF 400: 3265 kg

Ausstattung der Drehmaschine DMG MORI
- CNC-Steuerung: HEIDENHAIN

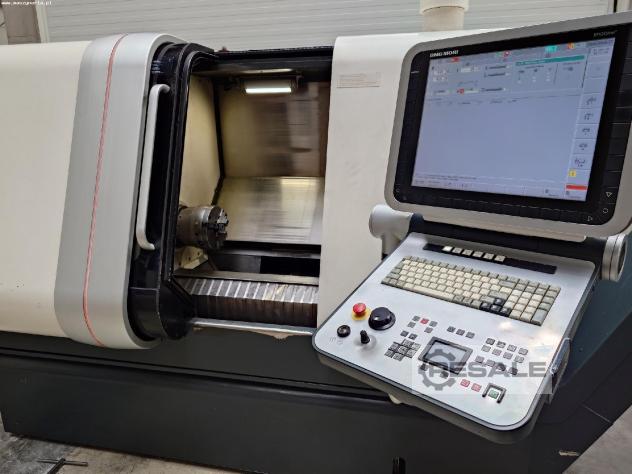

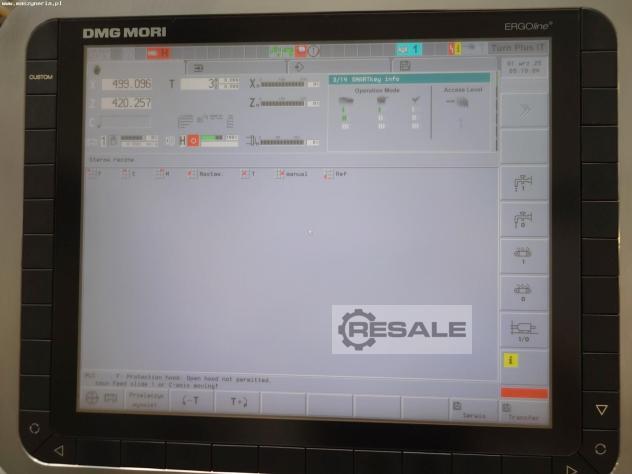

- Touchscreen-Bedienfeld: DMG MORI ERGOline

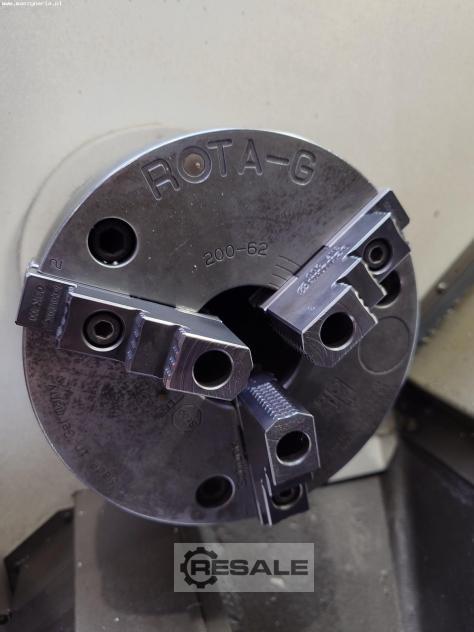

- SCHUNK Spannfutter mit Schnellwechselbacken

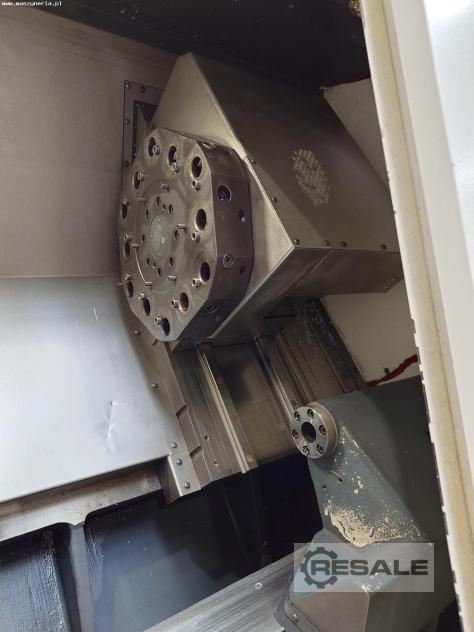

- 12 Positionen Revolver VDI 30
- angetriebene Werkzeuge
- C-Achse
- hydraulischer Reitstock

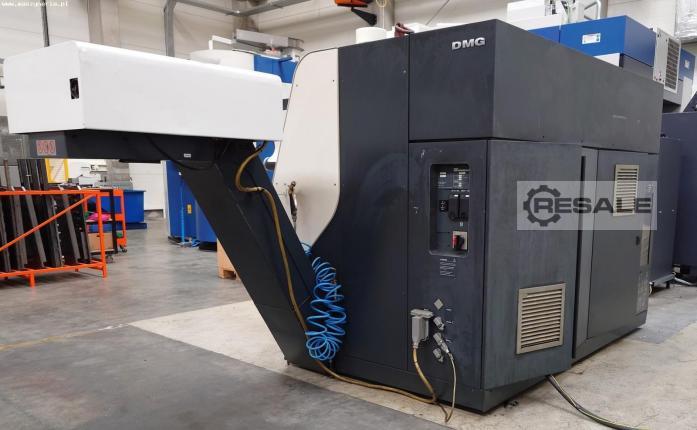

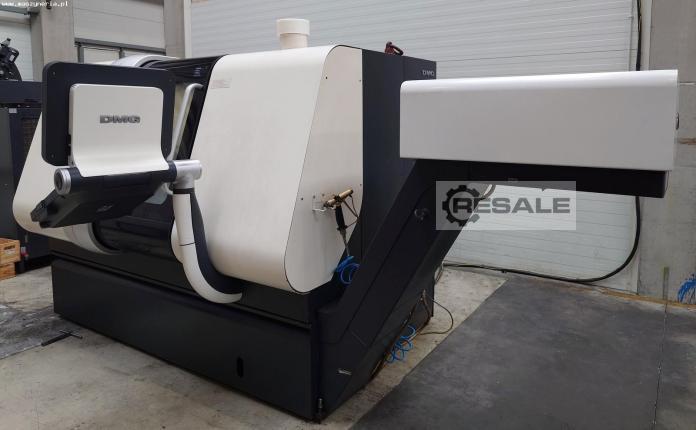

- Späneförderer
- Spänewanne 160 l
