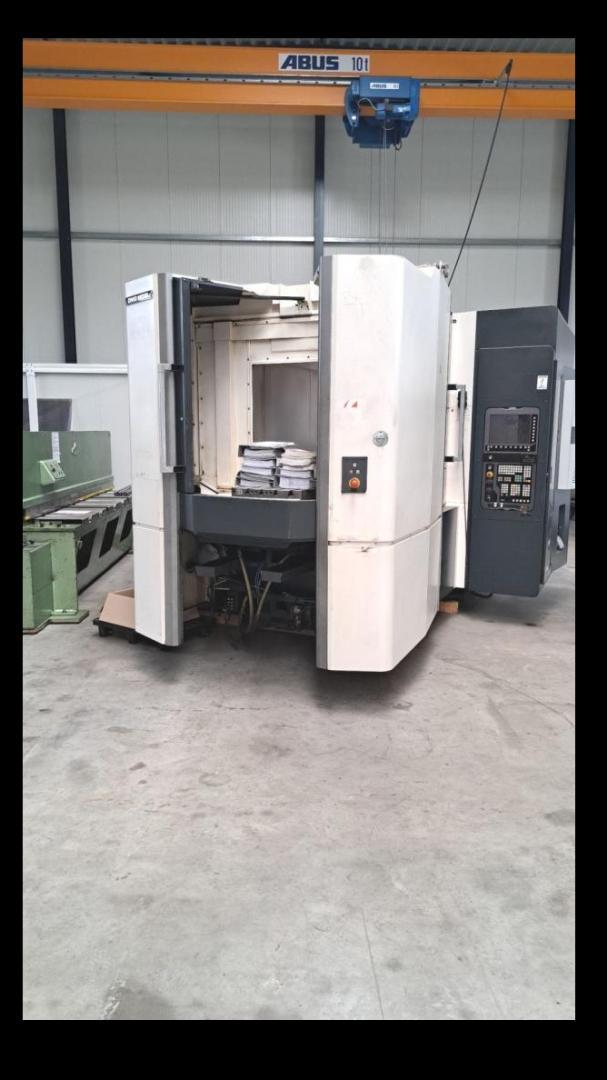

DMG-Mori NHX5000 Bearbeitungszentrum - Horizontal

x-Weg: 730 mm
y-Weg: 730 mm
z-Weg: 880 mm
Gesamtleistungsbedarf: 46 kW
Maschinengewicht ca.: 15 t
Raumbedarf ca.: 5.5x3.0x2.8 m
Baujahr 2014 mit CNC-Steuerung Siemens 840D sl
abgelesene Betriebsstunden 23262 / 15894
am Lager unter Strom
TECHNISCHE DATEN
Verfahrweg in der X-Achse 730 mm
Verfahrweg in der Y-Achse 730 mm
Verfahrweg in der Z-Achse 880 mm
max. Spindeldrehzahl 12000 U/min
Antriebsleistung der Frässpindel 30 KW
max. Drehmoment 102 Nm
Werkzeugaufnahme SK40
Abstand Spindelmitte - Tisch 80 - 810 mm
Abstand Spindelnase - Tischmitte 70 - 950 mm
max. Werkstückgewicht 500 kg
max. Werkstückdurchmesser 800 mm
max. Werkstückhöhe 1100 mm
Paletten Wechselzeit 9.5 sec
Indexierzeit 1.3 sec
Indexierung der B-Achse ( Tisch ) 360 x 1 Grad
WERKZEUGWECHSLER
Anzahl der Werkzeugplätze 40 Pos.
max. Werkzeugdurchmesser 110 mm
max. Werkzeugdurchmesser bei freiem Nachbarplatz 320 mm
max. Werkzeuglänge 550 mm
max. Werkzeuggewicht 30 kg
Werkzeugwechselzeit / Werkzeug-Werkzeug 1.95 sec
Wechselzeit Span - Span 4.4 - 10.0 sec
VORSCHÜBE
max. Vorschubgeschwindigkeit 60000 mm/min
Eilgang 60 m/min
Tippvorschubgeschwindigkeit 0 - 5000 mm/min
Gesamtleistungsbedarf 46,2 KVA
Dno8J2
Maschinengewicht ca. 15 to
Raumbedarf 5.5 x 3.0 x 2.8 m
AUSSTATTUNG und ZUBEHÖR
2-fach Palettenwechsler Größe der Paletten 500x500 mm
Späneförderer, Kühlmitteleinrichtung Hochdruck 40 bar
innere Kühlmittelzufuhr, Werkzeugwechsler, Dokumentation
B-Achse im Tisch mit Indexierung 1 Grad
Meßtaster Renishaw PP60op
